传统的Profinet总线IO模块功能单一，一个模块智能简单地实现某单一功能，例如信号输入方面，有普通的电平高低信号检测，脉冲计数，AD转换等模块、而且在X点与Y点之间不能做到进行逻辑关联，因此在工业自动化控制领域中，增加了主控中心的负荷，降低了系统反应速度，而在一些主控中心与设备之间一般采用通信方式进行信号传递，但是通信速度是固定的，因此在连接多台X点与Y点之间有逻辑关联的IO模块时，系统的实时性将会比较差。

         但是我们现在的Profinet总线IO模块就能很好的解决相关问题，因为讯鹏设计Profinet总线IO模块输入可直接采集AC220V的交流信号或DC24V直流信号；输出模组采用欧姆龙G2R-1大功率继电器，可直接控制大负载设备；通用TS35导轨安装设计，符合DIN导轨安装标准。

一、PROFINET  IO概述

PROFINET  IO是一种用于工业自动化领域的创新、开放式以太网标准，使用PROFINET?设备可以从现场级链接到管理级。

1、PROFINET用于自动化的开放式工业以太网标准

2、PROFINET基于工业以太网

3、PROFINET采用TCP/IP和IT标准

4、PROFINET是一种实时的以太网

5、PROFINET实现现场总线系统的无缝集成

         通过Profinet总线IO模块，分布式现场设备（如现场IO设备、例如信号模板）可直接连接到工业以太网，与PLC等设备通讯。并且可以达到与现场总线相同或更优越的响应时间，其典型的响应时间在10ms的数量级，完全满足现场级的使用。

         在工业控制领域中，经常会用到Profinet总线IO模块，而市场上现有的IO扩展模块功能比较单一，一般只有输入检测和输出控制功能，当有些场合需要IO点有其他功能，传统的IO扩展模块就不能满足需求，因此，一款具有多功能的Profinet总线IO模块设计是一项紧迫而又重要的工作，在设计时要求产品接线简单、方便、可靠、配置方便，能基本满足工业领域中IO点的功能，响应速度快等特点。

一、Profinet总线IO模块-输入采集

二、Profinet总线IO模块-输出模组

三、Profinet总线IO模块-导轨式安装

四、Profinet总线IO模块-拔插设计

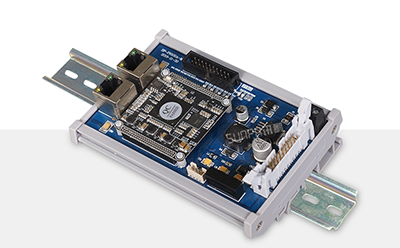

五、Profinet总线IO模块-硬件介绍

六、Profinet总线IO模块-产品尺寸

七、Profinet总线IO模块-接口说明

八、Profinet总线IO模块-参数说明

九、Profinet总线IO模块-系统架构

十、Profinet总线IO模块-接线说明

十一、Profinet总线IO模块-组网步骤

PROFINET智能IO扩展模组SP-PN100A与PLC组态，一下为组态设置步骤的部分说明，联系客服可查看完整的组态步骤说明。

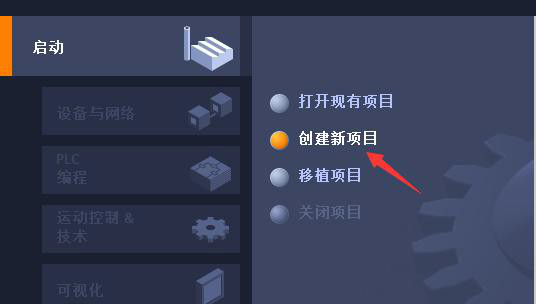

1、 把PLC 和PROFINET 设备连接到同一个局域网，接通电源后，打开TIA Portal V14，创建一个新项目，例如plc_nano ，创建后点击左下角项目视图，直接进入项目视图。

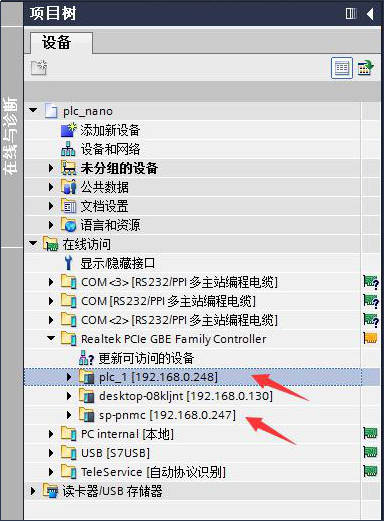

2、进入项目视图后首先检查PLC 固件版本并设置IP 和设备名。展开在线访问，找到PC 机的以太网卡，并双击更新可访问设备。（注意：由于硬件差异，PC 的网卡名称会与下图不同）如果连接正常，会找到两个设备PLC 和PROFINET 设备：

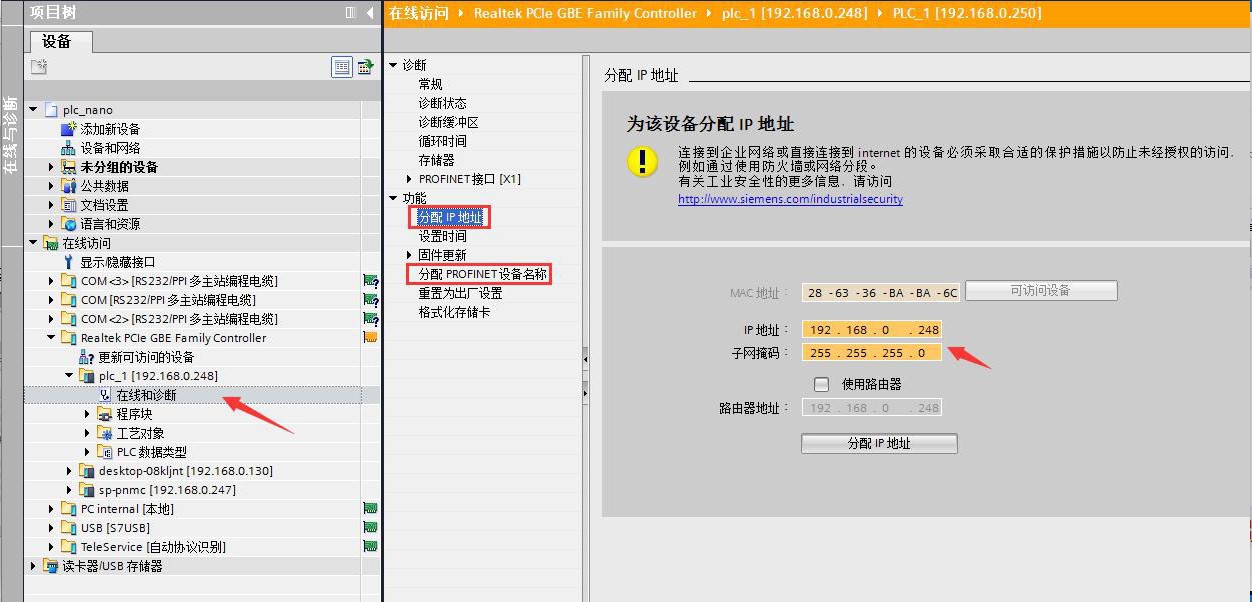

3、选择PLC 的在线诊断，分配IP 地址（用户根据实际应用设置），例如：192.168.0.248

分配设备名，例如：plc_1

选择PROFINET 设备的在线诊断，分配IP 地址，例如：192.168.0.247

分配设备名，例如：sp-pnmc

十二、Profinet总线IO模块-应用场景
