安灯系统是精益生产管理体系中的一个重要组成部分，是加强工厂车间生产过程的管理，是生产车间相关信息做到目视化，信息传递做到快捷化，工序过程透明化，提高生产组织效率的一种手段。在生产流程中建立一个发现并放大问题的安灯看板系统看板，及时分析问题，防止不合格品继续生产、接收和流转的管理机制，并与质量管理体系结合在一起，做到不制造、不接受、不传递不良品。

一、安灯看板系统的优势

1、推动精益化生产，提升现场管理水平

         以全新的智能化的管理系统为工具，深度推进精益化生产，安灯系统的导入是其中最重要的一个环节。用安灯系统促使各智能部门人员提高发现问题、解决问题的能力效率，从而提高生产效率。

2、建立快速化、透明化、自上而下的异常监管机制

         安灯看板系统以信息化系统为手段，全面改善异常信息流的传递速度和传递方法，安灯系统实现异常信息实时、多通道进行传递。智能电子看板模组能让相关订阅者（公司高层、部门负责人、支援人员）实时地了解生产状态，监管层实时监督异常处理过程。

3、建立生产现场异常状况的处理机制

        安灯看板系统引入异常逐级上报机制，当一个异常触发后，系统会首先通知第一层的班组长。班组长收到异常信息通知后，应立即前往异常发生点进行签到处理，如果签到后异常无法处理，则可向上一层人员求助，被呼叫的人员将会收到异常信息通知，收到通知后一样需要到现场进行签到，直到异常处理完毕，关闭异常。

         随着科学技术的不断发展,安灯系统已由最初的拉绳模式发展到中期的一个按钮模式,到目前为止,安灯已经发展到一种更高级的模式可通过喇叭播报、手表接收、微信端接收信息，使各类人员在不用的地方也可及时接收信息。

安灯系统看板-显示介绍

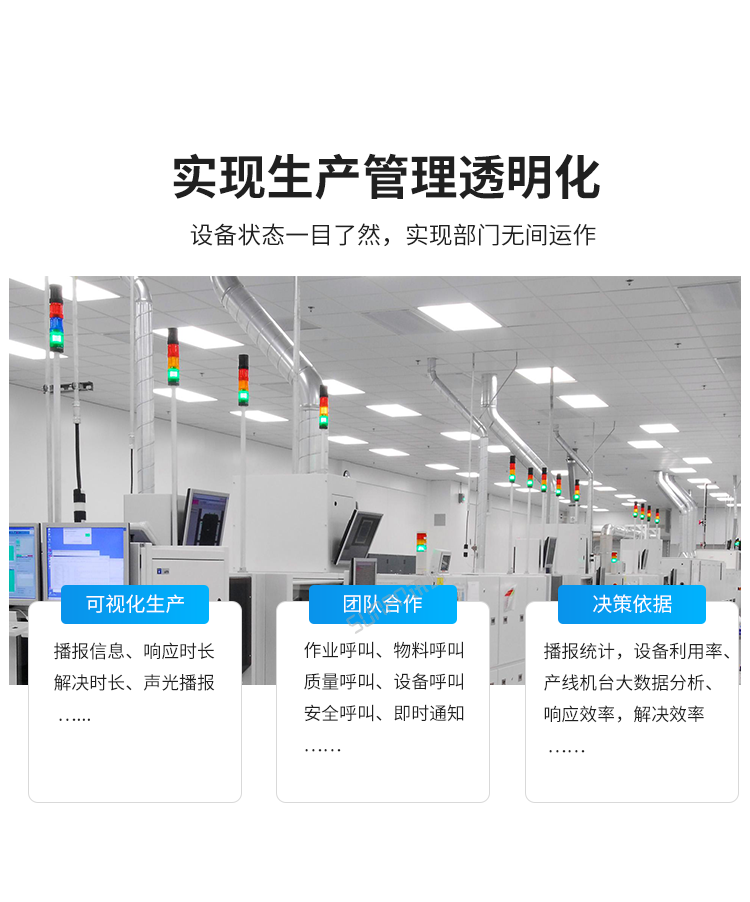

安灯系统看板-优势介绍

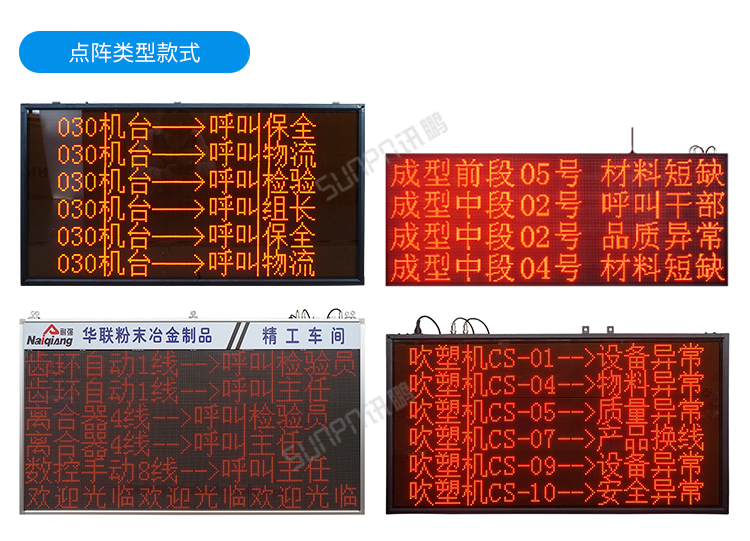

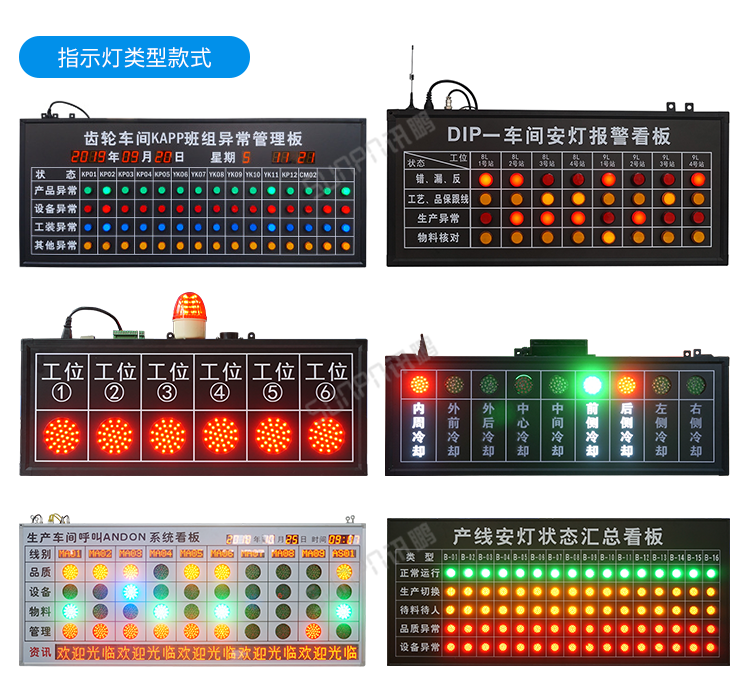

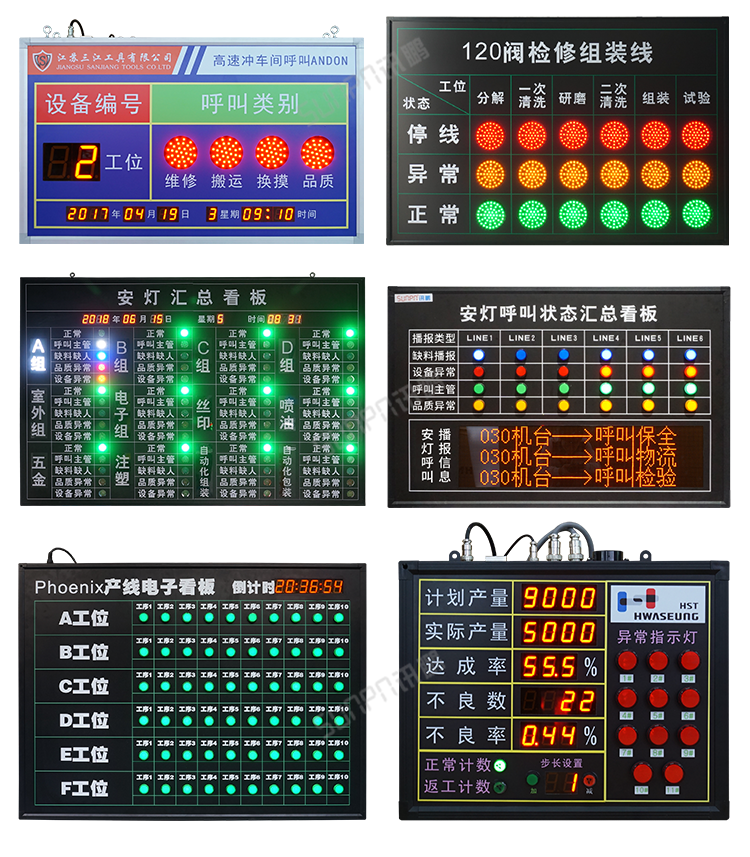

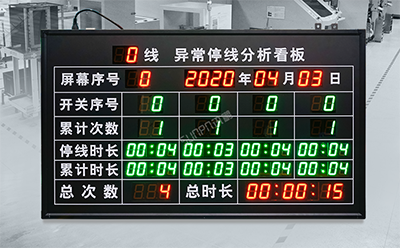

安灯系统看板-产品实拍

二、安灯系统看板-产品参数

1、外框材质：铝合金边框（黑色）

2、面板材质：有机玻璃面板+喷绘

3、显示材质：1.5寸、1.8寸数码管

4、电源供电：AC220V/50Hz

5、安灯系统看板产品尺寸：990*580*70mm

6、产品寿命：平均使用寿命≥10W小时

7、遥控距离：红外遥控≤10M

8、断电保存：断电保存时长7天

三、安灯系统看板-功能介绍

1、线体、 屏幕序号、开关序号均遥控器编辑。

2、日期: 北京时间自动运行，遥控器修正时间，也可通过上位机通讯校正时间。

3、累计计数：累计每个按键的次数实时显示出来；对应1-4个急停信号。

4、停线时长： 和设备急停按钮相并（设备急停信号按钮是24V电压信号），按下急停按钮（按钮自锁常闭）时开始计时，同时累计次数加一，旋转急停按钮（复位常开）正常运行停止计时；当前停线时长静止显示，（例：旋转按钮复位常开，用时12分03秒静止显示12:03） 再次按下急停清零，从新计时。

5、累计时长：累加某1开关序列号停线时间。

6、总次数=4个按键号累计计数的总次数。

7、总时长=4个按键号累计时长的总时间  时分秒格式  88:88:88。可遥控器清零。

8、安灯系统看板内部可设置清零时间端可打开关闭。

9、安灯系统看板通过网线连接到局域网TCP通讯，提供通标准的MODBUS-TCP讯协议,可选择做从站，和MES通讯

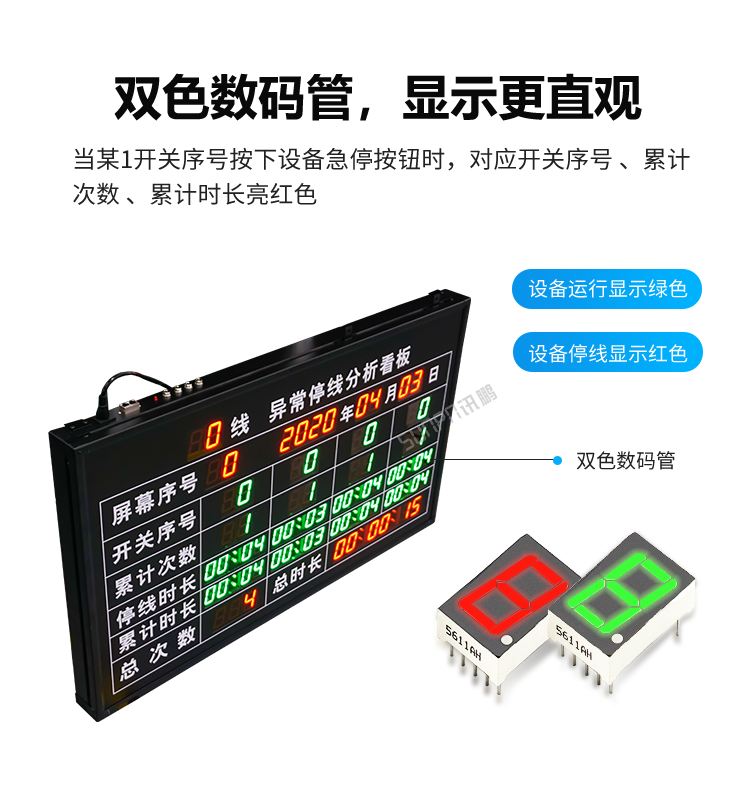

10、开关序号、累计次数 、累计时长正常生产都是绿色，当某1开关序号按下急停时，对应开关序号、累计次数 、累计时长亮红色。

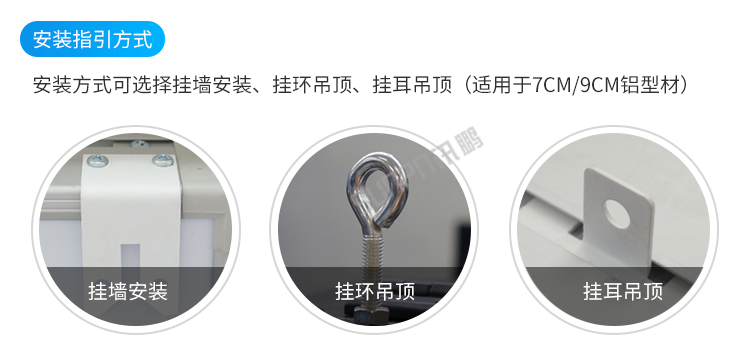

安灯系统看板-安装说明

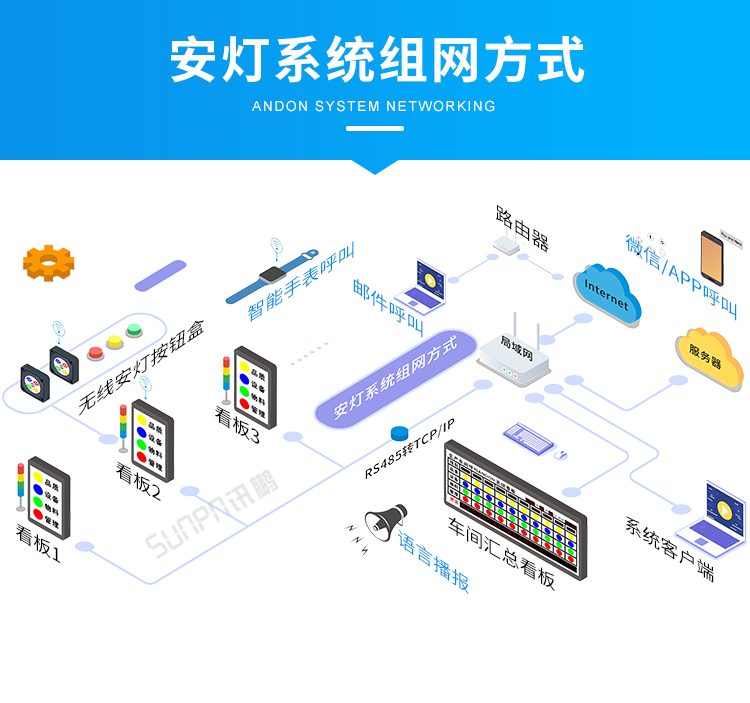

安灯系统看板-组网方式

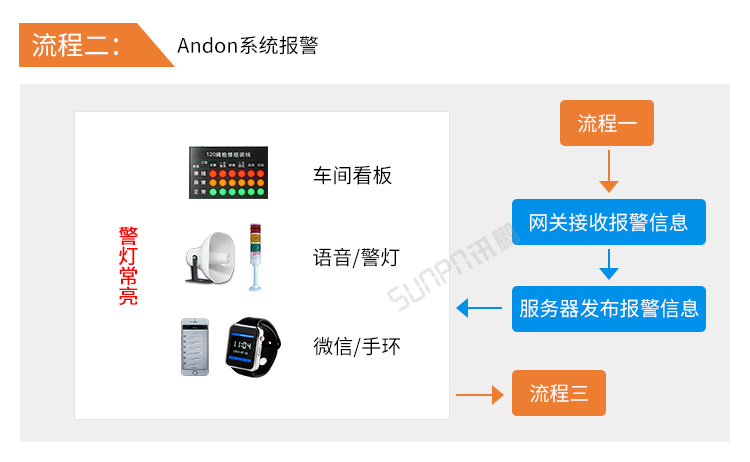

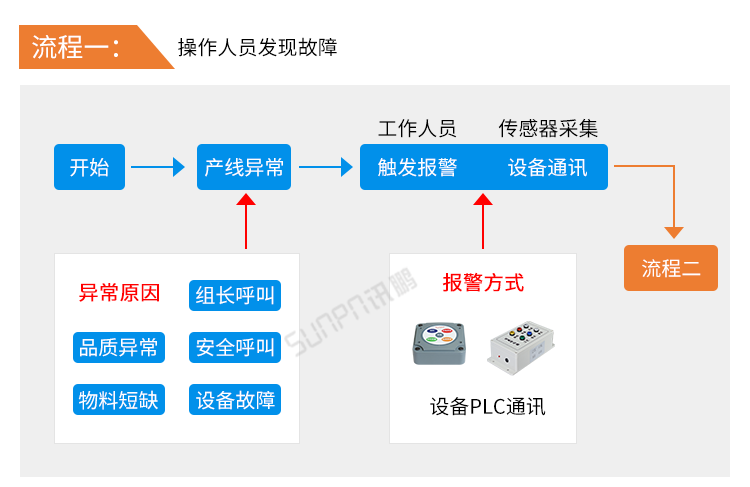

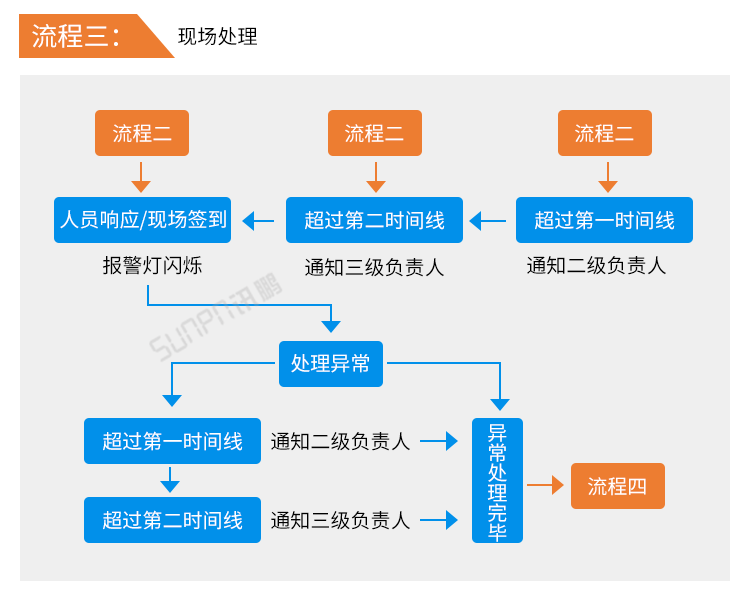

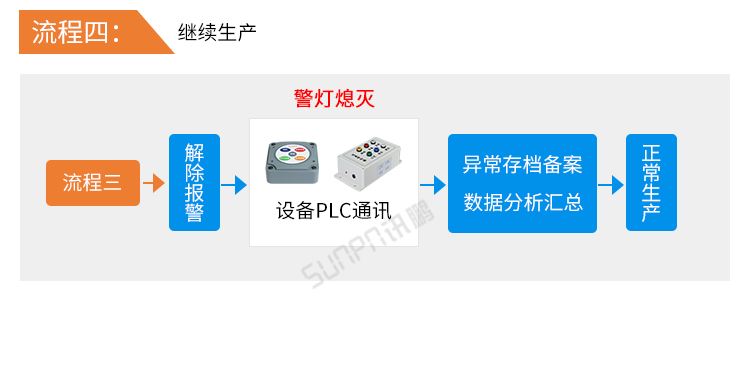

安灯系统看板-系统流程

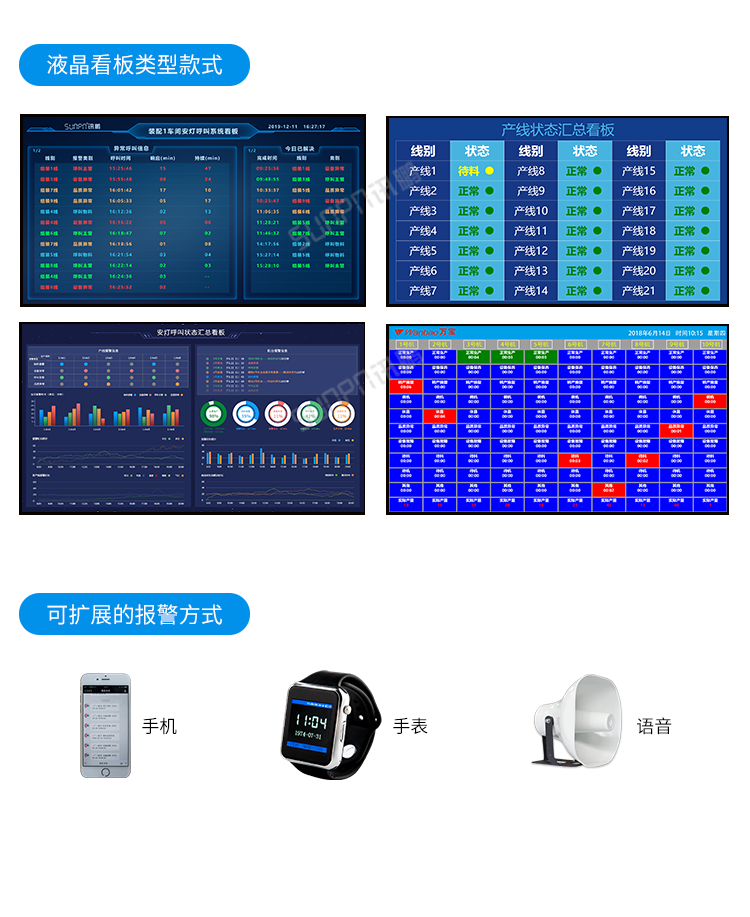

安灯系统看板-界面展示

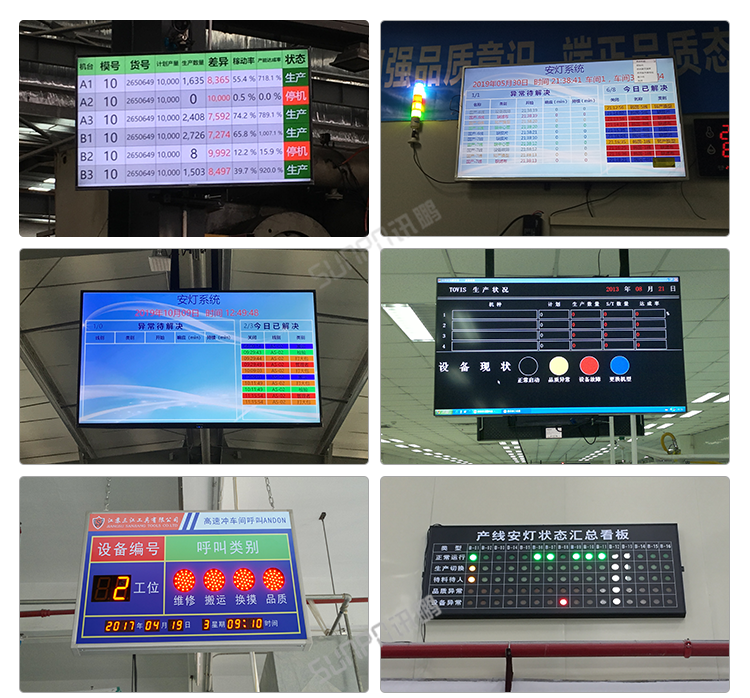

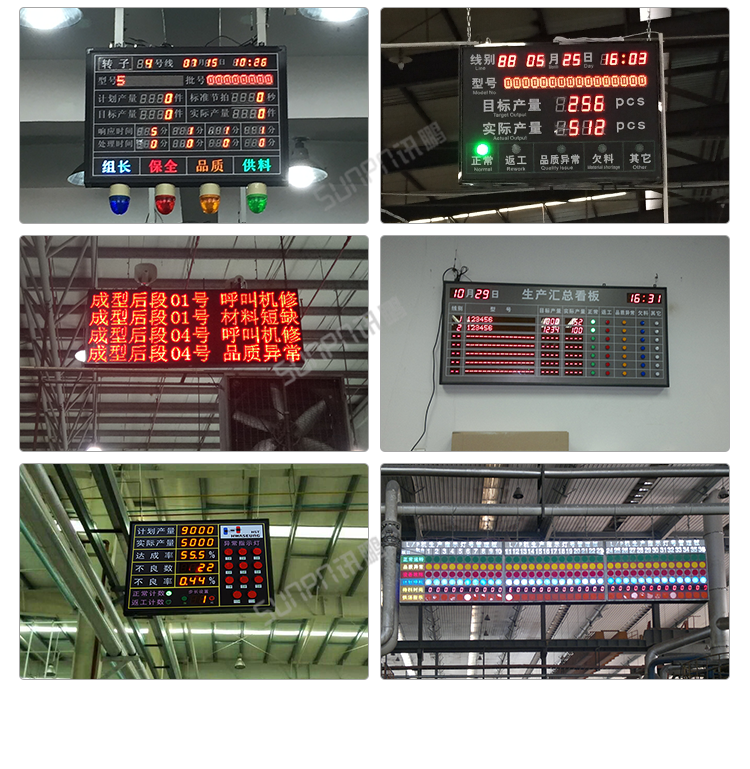

安灯系统看板-现场案例

安灯系统看板-应用场景
