生产管理系统是保证企业生产正常进行不可或缺的技术手段，系统不仅能够提升企业生产信息化建设，还能有效的改善生产的瓶颈，助力企业实现生产工艺流程的规范通过更加系统的架构实现我们企业所需的管理。

        说到生产相信对于生产管理都有着这样或者那样的问题，我们也会想尽办法去改善，去做一些实践才能让我们的生产企业慢慢步入正轨，其实我们的生产管理系统也是随着企业发展的需要一步一步在改善。

        众所周知，一个生产管理系统的正常有效运行，数据必不可少。特别是对于生产制造业来说，企业的管理很大一部分就是数据的管理。有数据作为基础的管理才是有据可循的。

        以下是针对生产管理系统组建的几种系统架构图可以更加清晰的展示应对不同生产需求所需的相关硬件和软件，让我们的生产管理者能一目了然的看透自己生产中所需的方案。

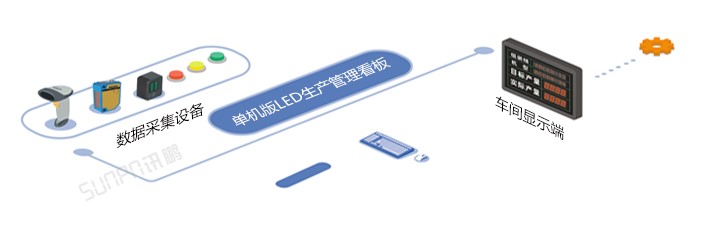

一、单机版LED生产管理看板

单机版LED生产管理看板是最简单的一种生产管理工具，他只由工位触发硬件（计数按钮盒、光电开关、PLC等）、显示看板（点阵看板、数码管看板）组成。只作为单条产线数据采集的目视化管理。

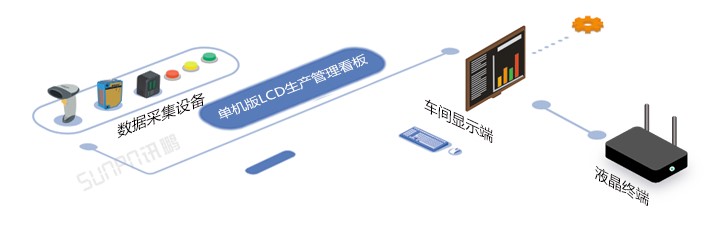

二、单机版LCD生产管理看板

单机版LCD生产管理看板由工位触发硬件（计数按钮盒、光电开关、PLC等）和显示端组成，显示端又由液晶电视机、液晶终端与内置的单机版软件组成，软件在液晶终端中可完成基本的数据保存与报表导出。

三、单机版LED生产管理软件系统

单机版LED生产管理软件系统是把车间所有看板通过RS485总线链接在一起，通过一台电脑安装软件，统一管理所有看板，包括导入生产计划和参数设置，并实时记录生产数据和生成Excel日报表。工位触发设备可以是计数按钮盒、光电开关、PLC等。

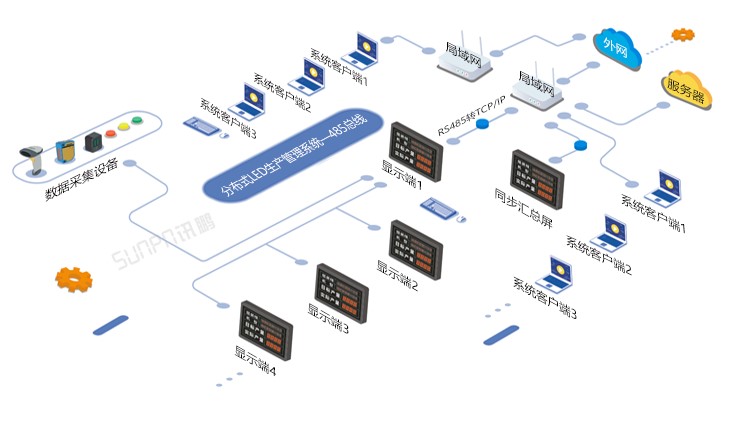

四、分布式LED生产管理软件系统---485总线

 分布式LED生产管理软件系统与单机版LED生产管理软件系统最大的区别在于，分布式LED生产管理软件系统可以在局域网中任一PC安装客户端软件，进行查看生产数据。并通过权限设置，指定哪些用户可以操作车间看板参数与导出报表。

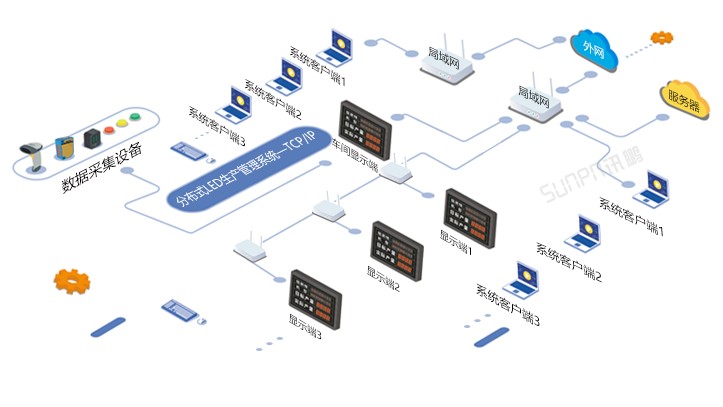

五、分布式LED生产管理软件系统---TCP/IP(LAN)

TCP/IP(LAN)组网方式在系统功能上与485总线组网方式一样， TCP/IP(LAN)组网方式的优点是不需要把所有产线的看板连在一起，只需把产线看板通过最近的交换机连接到局域网中即可，这样就可以把相隔很远的几个看板（不同楼层）连接在一个软件系统上，方便查看生产数据和生成同一个Excel报表。

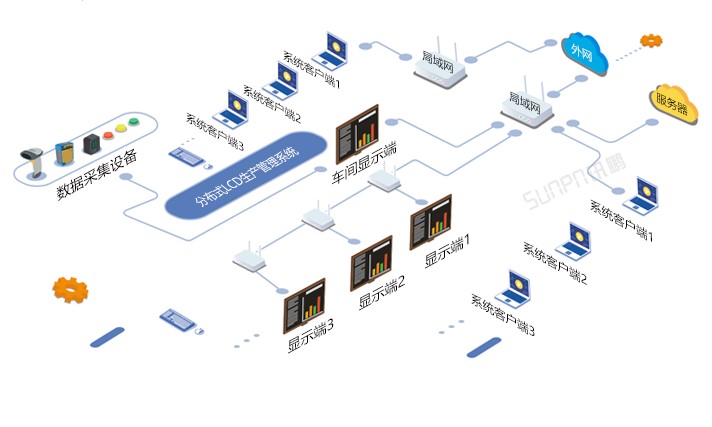

六、分布式LCD生产管理软件系统

分布式LCD生产管理软件系统与分布式LED生产管理软件系统---TCP/IP(LAN)的功能与组网方式一致。以上所有架构的生产管理软件系统数据都可与企业其他数据库、接口或系统对接，实现系统间数据互通，统一管理。

生产管理系统架构的建设目的是实时采集数据，收集数据为企业决策层提供科学、全面的数据支持，使企业真正实现数据共享，消除信息孤岛。

【2020.08.06】
