讯鹏安灯系统_安灯呼叫状态汇总看板解决方案
August, 2020

        安灯系统是精益生产管理体系中的一个重要组成部分,是加强工厂车间生产过程的管理,相关信息做到目视化,信息传递做到快捷化,工序过程透明化,提高生产组织效率的一种手段。在生产流程中建立一个发现并放大问题,及时分析问题,防止不合格品继续生产、接收和流转的管理机制,并与质量管理体系结合在一起,做到不制造、不接受、不传递不良品。

讯鹏安灯系统

一、工位作业andon系统操作流程


1、当操作者需要帮助、发现质量等与产品制造、质量有关的问题,他就可以直接按下安灯按钮,直接激活Andon系统,该信息通过操作工位信号灯、Andon看板、广播将信息发布出去,提醒所有人注意。

2、班组长响应质量要求, 与操作工一同确定问题。如果班组长可以解决问题,重新按下安灯按钮,系统恢复正常。如果确定的问题必须向其它部门求助解决,则班组长通过设置在区域集中呼叫台进行呼叫,将信息类型、呼叫内容再次通过Andon看板、广播将信息发布出去,呼叫物料、质量、油漆、维修等前去处理问题。

3、如果有过程控制的显示看板,看板将高亮显示下面的信号状态;

4、异常信息发送方式的多样性:即时通讯软件、短信、邮件;

5、采用逐层报警机制,保证异常状况迅速有效地得到处理;


        安灯系统以实时监控生产过程中各工位的生产工作状态为目的。实现制造业在生产过程中出现的各类问题时,能及时发出工位报警,并通知报警相关负责人,第一时间处理报警工位的问题。同时实时记录个站点的报警状态,报警时间,处理时间。用于协同各部门及时处理报警,降低停机时间,提高设备开机率,提高生产效率。生产管理及其技术人员可通过手机或者办公室电脑随时查看生产线运行状况,从而实现远程移动办公。


         目前很多行业都有无线安灯系统的影子,讯鹏安灯系统为了提高企业的整体效益,优化升级企业管理流程,通过改造企业向信息化转型来提升工作效率非常有效的手段之一。


安灯系统解决方案展架实拍

安灯系统解决方案展架实拍

安灯系统解决方案架构图

安灯系统解决方案架构图

讯鹏淘宝直营店

安灯系统解决方案功能简介:


一、工业平板安灯系统

        工业平板安装标准安灯呼叫系统软件,1/2/3号无线安灯按钮盒的呼叫信号由USB数据采集器接收,再通过USB数据传输至工业平板显示。


二、安灯系统呼叫状态汇总看板

1、4/5/6号无线安灯按钮盒的呼叫信号直接通过RF433传输至安灯看板指示灯显示。

2、“安灯报警报警信号”栏接收“C类按钮盒”无线信号,支持轮播无线报警信号,输出语音播报。

        语音播报内容:02当前校模、02进行首检、02当前修模、02进行生产、02调机状态、02、品质异常、02打首尾料、02设备故障、02清理废料、02设备保养。


三、MES工位机同样可代替呼叫按钮盒发出报警信号,并简单显示在工位机显示屏上。


四、B类按钮盒与警灯为另一个生产管理看板安灯配件,通过无线发送报警信号。


安灯系统解决方案-工业平板硬件介绍


         讯鹏工业平板为触摸屏一体机SP-PBA内置讯鹏科技自主研发的接口扩展卡,集E-SOP和智能工位终端功能于一体,可播放SOP作业指导书、安灯呼叫报警、工位计数、刷卡签到、扫描物料信息等。PC内部自带电源和电源监控功能,在外部切断电源或供电异常的情况能够无缝切换到后备电源并能执行正常关机程序,从而解决业内WINDOWS操作系统断电损坏系统程序或文件的通病,保证了系统高度稳定和可靠。

工业平板分为Windows和Android两个版本,每个版本均有四个尺寸可选。

安灯系统解决方案-工业平板

安灯系统解决方案-工业平板细节

安灯系统解决方案-USB数据采集器硬件介绍

        深圳讯鹏科技有限公司自主研发的SP-USB300A工业数据采集器,可通过USB接口轻松实现Windows,Mac,Linux和Android 主机功能扩展,并针对智能制造、智能家居、智慧农场、工业控制、工厂设备等数据的采集与控制做了专业的一体化设计,用户只需通过简单的指令并可采集设备的状态信号、计数信号、4-20mA、0-5V的模拟信号以及输出信号对设备进行相应的控制,并可实现有线到有线,有线到无线等不同设备之间数据交换,从而轻松实现物联网。

安灯系统解决方案-USB 数据采集器

安灯系统解决方案-USB数据采集器参数

安灯系统解决方案-无线安灯按钮盒硬件介绍

        SP-AD433A是讯鹏科技自主研发的一款工业级无线呼叫终端,产品采用GFSK调频技术,信号覆盖范围广、稳定性强;通讯采用双向通讯,并带LED状态指示灯,可确保信号正确到达;在功耗方面做了专门的优化设计,两节AA电池通常可使用2-5年;产品可广泛应用于工业呼叫现场,安灯系统等领域。


安灯系统解决方案-安灯按钮盒

安灯系统解决方案-安灯按钮盒参数

无线安灯系统按钮盒操作说明

1、按钮盒参数配置说明

按钮盒通过配置软件可方便简单的对按钮盒的地址、无线信道、MODBUS设备地址、MODBUS寄存器地址等相关参数进行配置,配置说明见《SP-AD433A无线按钮盒配置软件使用说明》,产品出厂可按用户应用需要预先配好。


2、按键操作说明

按钮盒每个按键都可以表示三种状态“0”“1”“2”(软件可配置1~3种状态)“0”为关闭状态(指示灯灭),“1”为打开状态(指示灯亮),“2”为其它状态(指示灯慢速闪烁,10分钟后指示灯停止闪烁)。中间按钮可配置为是否有取消键功能(默认为取消键功能),取消键只有“1”状态,它可联动取消其它所有按键的状态指示。按钮盒按键按下时传输无线数据,成功收到应答并对应的指示灯指示,如果通讯不成功则指示灯快速闪烁提示。通讯报文详见《SP-AD433A无线按钮盒通讯协议》。

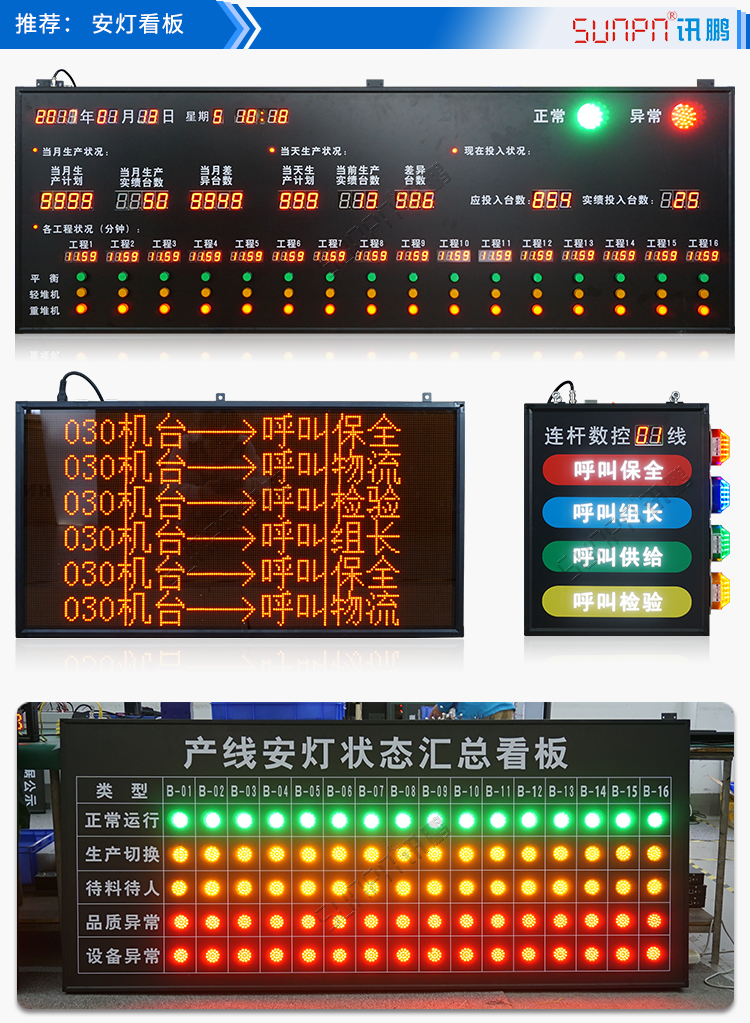

安灯系统解决方案-LED安灯看板产品介绍

         电子看板管理是企业实现生产智能化、即时化、可视化的重要手段,也是MES系统的重要组成部分。通过看板管理能够提高制造效率、设备效率和产品的品质,使得库存、生产、品质和机台等设备的运转状况,处于可控的状态。各部门和生产环节的紧密合作,可视化管理、精细化管理,节省库存。在发生问题时,可以在第一时间内被感知,相关的人员能够在第一时间采取措施,减少了企业的响应时间。

安灯系统解决方案-LED安灯看板方案


安灯系统解决方案-MES工位机硬件介绍

         讯鹏MES工位机是专为工位计数和安灯呼叫和显示一体的工位终端。系统通过无线RF433I或RS485通讯连接;自带刷卡功能和3.5寸LCD显示屏,可显示安灯呼叫结果和计数数据、ID卡信息、扫描枪数据等。系统操作简单便捷,满足大部分工位操作需求。

安灯系统解决方案MES工位机参数

联系方式

安灯系统解决方案-案例参考

安灯系统解决方案界面展示

安灯系统解决方案界面展示

安灯系统解决方案-现场案例

安灯系统解决方案现场案例
