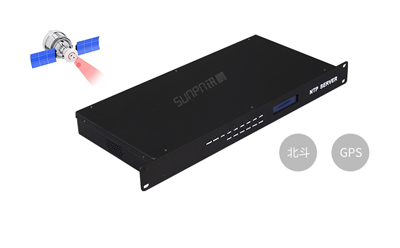

SP-SS06A是讯鹏科技自主研发的一款工业级创新型以太网NTP网络授时服务器，基于GPS接收机和北斗二代接收机部件双模接收，保证了授时的高精度、可靠性和稳定性；铝合金机架式设计，便于服务器安装部署；NTP和秒脉冲信号输出，授时精度可达≤1uS。

       NTP网络授时服务器是用于局域网服务器时间同步使用的，可以保证局域网所有的服务器与时间服务器的时间保持一致，SP-SS06NTP网络授时服务器具有抗干扰性强、低功耗、多平台多系统支持、故障报警等功能，为网络设备（用户）提供精确、标准、安全、可靠和多功能的同步时间服务。

一、NTP网络授时服务器GPS模块参数设置

1、设置输出频率: 5Hz;

2、设置波特率: 115200bps;

3、设置卫星信号信息;

4、设置接收GPS和北斗信号;

5、设置协议版本4.1。

NTP网络授时服务器-产品介绍

二、修改NTP服务器IP地址

（一）、NTP网络时间服务器的IP地址一般贴在相应网络接口的下面,如需修改其IP可以通过WEB服务器、TCP配置软件实现。

（二）、通过WEB服务器修改IP:

1、将一台装有IE浏览器的PC通过网络与NTP服务器链接,修改PC的IP地址到NTP服务器相应网段;

2、在PC的IE地址栏输入NTP服务器的IP地址,进入登陆页面,输入账号、密码(默认为空)进行登陆;

3、修改NTP服务器的IP、网关、子网掩码,保存退出。修改后的信息请妥善记录好。

（三）、通过TCP配置软件修改NTP服务器IP:

1.打开TCP配置软件“NetworkSettings”。

2.在主窗口中点击“搜索设备”。

3.点击当前待修改的设备IP,修改配置参数。

4.修改本模块IP地址。

5.保存修改即可。

三、NTP网络授时服务器同步时钟操作

（一）、Windows操作系统进行同步操作

1、打开控制面板，单击“时钟和区域”;

2、单击“日期和时间”，选择“Internet时间” ，单击“更改设置”;

3、修改服务器IP,勾选“与Internet时间服务器同步”，单击“立即更新”;

4、查看同步成功提示信息;

5、单击“确定”，设置完毕。

（二）、Linux和Unix操作系统进行同步操作

1、查看计算机是否安装NTP服务，程序名一般为ntpd,如没有安装则需要安装此服务:执行“sudo apt installntp”安装NTP服务。

2、修改/etc/ntp.conf 文件，任意位置加入- -行Server x..X.XXx.xxx配置语句，其中x...x.xxx为NTP服务器的IP地址;此时操作系统十几分钟的间隔自动与NTP服务器同步，也可执行其他命令:ntpdate -d x.x.xx.xxxx #调试查看时间差异ntpdate x...xxx.XXx #手动立即。同步时间date-R #检查时间是 否同步Issrc -ls xntpd#查询本机NTP服务状态ntpq -p #查看主备NTP服务器状态。

（三）由于系统默认的时间同步间隔是7天,时间同步间隔较长,我们也可以通过修改注册表来手动修改它的自动同步间隔以提高同步精度,以下以XP系统为例:

1. 在“开始”菜单-→“运行”项下输入“Regedit” 进入注册表编辑器。

2. 展开[ HKEY__LOCAL__MACHINE\SYSTEM\CurrentControlSet\Services\W32Time\TimeProviders\NtpClient ]分支,并双击SpecialPollInterval 键值,将对话框中的“基数栏”选择到“十进制”上。

3.对话框中显示的数字正是自动对时的间隔(以秒为单位),比如默认的604800就是由7(天)X24(时)X60(分)X60(秒)计算来的。设定时间同步周期(建议设为900=15分钟或3600=1小时等周期值) ,填入对话框,点击确定保存关闭对话框。

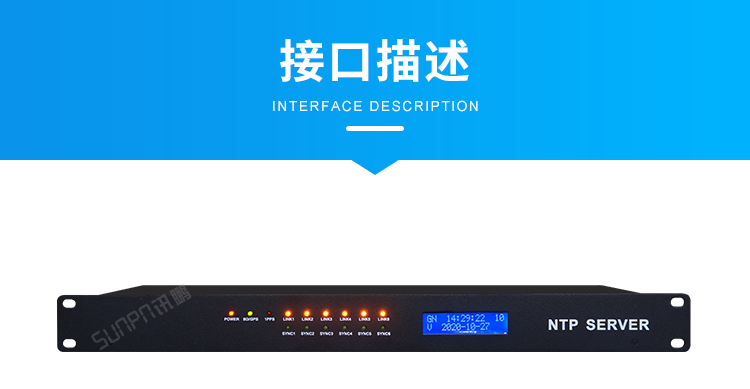

NTP网络授时服务器-接口描述

 四、NTP网络授时服务器安装

1、天线的连接：根据上面“接口描述”的说明，将卫星天线连接到同步钟后面“ANT” 天线接口。

2、电源的连接：根据上面“接口描述”的说明，将电源线接入相应电源端子接口

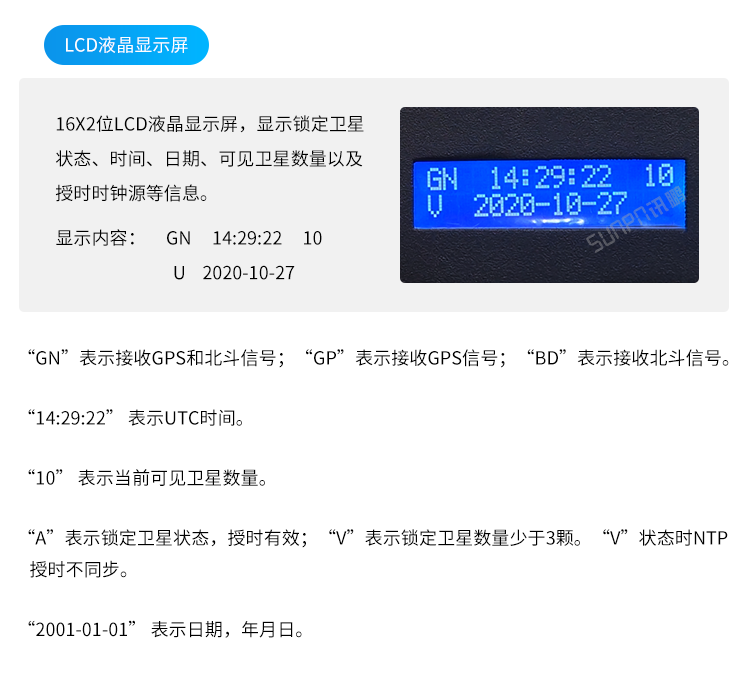

3、同步钟投入与运行：根据上面“接口描述”的说明,将同步钟的输出端口连接到相应的需要对时的保护系统、PC、服务器等装置。闭合后面板上的电源开关,LCD显示器显示此时同步钟锁定卫星状态为“V”。同步钟经过几分钟时间的初始化，才能同步时间。初始化结束后,同步钟得到卫星同步信息,显示标准本地时间,此时同步钟锁定卫星状态为“A”。然后查看需对时的其他装置的时间信息是否校准,如果没有校准需查看同步钟和需对时装置对方式(对时方式参考“接口描述”的输出定义)是否匹配、连接线是否正确、网络IP是否正确等等。

NTP网络授时服务器-参数说明

NTP网络授时服务器-系统架构

NTP网络授时服务器-应用场景

       讯鹏NTP网络授时服务器以其数万台客户端的容量，广泛应用于学校、考场、金融、移动通信、石油、电力、交通、工业以及国防等领域。

【2021.4.19-SS06A】
