随着信息化的发展，安灯系统（Andon）在企业生产管理中的应用技术在不断提高，不断发展，给制造业企业带来了很多好处，安灯系统也越来越受到企业管理者的重视。安灯系统在制造业的应用中主要针对，人、机、料、法、环等几个方面来进行对应的突发异常事件报警。

       当某条生产线或工位遇到(品质异常、设备故障、缺料等各种异常)时,能第一时间呼叫生产部、质检部、采购部、制造部等相关部门在第一时间来现场处理问题，同时能通过LED显示屏把生产相关的信息显示出来,当遇到紧急故障时保证相关人员可以直接通过显示屏就能清楚了解到异常出现的地方及类型等详细内容，并且能跟踪异常状况到问题解决的整个流程，促使解决问题流程的实施等。生产线的贯通，通过触摸的安灯系统，可以及时了解到自己的生产情况，有助于企业目标生产，目标管理，从而提高生产效率。

一、安灯系统部署范围：

计划先实施9条样板线，共计9个按钮盒，5个看板。适用于管理、机修、质检、物料等相关部门。

二、安灯系统主要功能：

1、报警声音提示：正常显示屏显示北京时间，异常显示屏发出声音报警，处理中显示屏静音显示呼叫信息。

2、触发机制：每个工位配置工位安灯按钮盒。工位安灯按钮盒触发异常，支持呼叫主管、设备异常、品质异常、缺材料、缺纸等事件触发 。

3、异常提醒方式：将异常线别、工位和异常类别通过微信等等，逐级发送。同步在液晶电视中显示。

4、异常的响应和解除：异常处理人员在相应工位的安灯按钮盒触发第二次，系统软件自动识别当前为异常响应中， 触发第三次为：解除异常。

5、目视化要求：车间安装一台60寸液晶电视，实时显示各产线异常状态及工时损耗等信息。各个部门有分看板，43寸电视。

6、提供软件管理平台：满足工程建模、权限管理、数据汇总报表管理、异常事件原因备注、对应异常责任人绑定等。

7、报表输出：系统后台每日自动生产事件日志，生成相应的事件、次数、占比、OEE等图表，支持条件查询。

       安灯系统是现代工业化与信息化融合的应用体现，也是实现智能化制造的必经之路。安灯系统借助于信息化和数字化技术，通过集成、仿真、分析、控制等手段，可为制造工厂的生产全过程提供全面管控的一种整体解决方案。

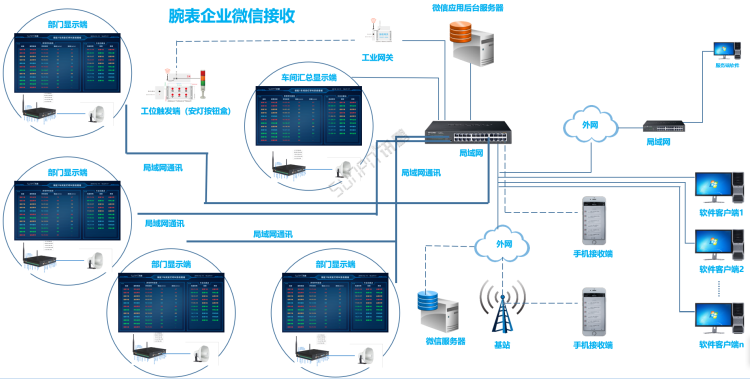

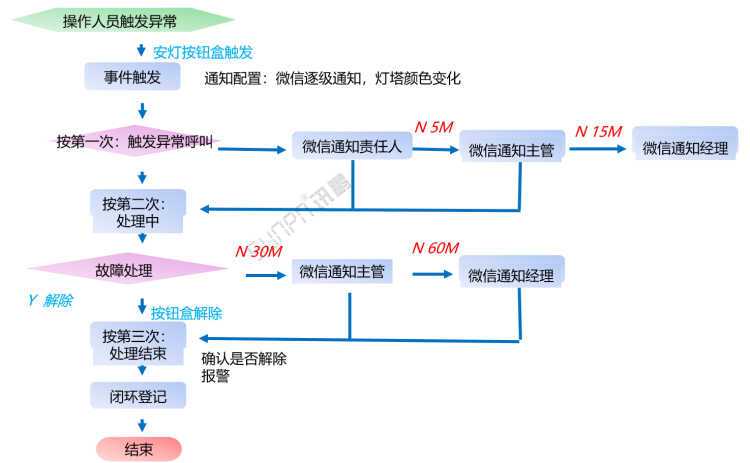

安灯系统架构

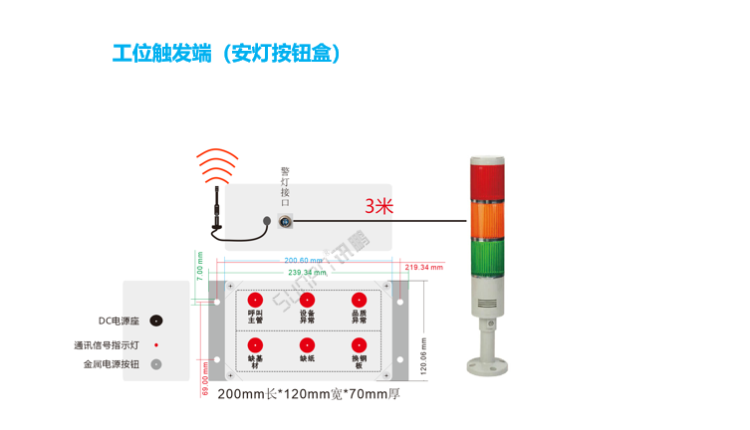

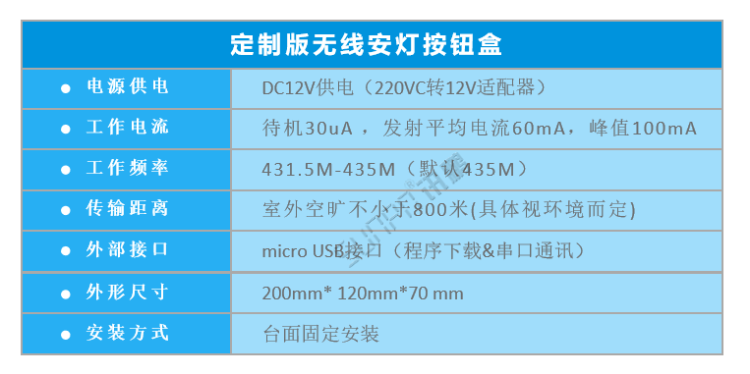

安灯系统工位触发端硬件说明

按钮盒名称：呼叫主管、设备异常、品质异常、缺基材、缺纸、换钢板

三、安灯按钮盒功能介绍：

1、按钮盒根据地址区分机台。

2、按钮盒：带灯、不带锁、带电源按钮，触发按钮盒后，看板显示安灯信息并播报语音播报。

3、按第一次：触发异常（亮红灯、一级），  按第二次：处理中（亮黄灯二级），按第三次：异常结束（亮绿灯、三级）；形成闭环，警灯只会亮一个，优先级别为： 一级 → 二级 → 三级，有红灯时： 只亮红灯；

4、通讯测试：按下按钮，按钮灯常亮表示通讯连接成功。按下按钮，按钮灯闪烁则表示通讯连接失败。

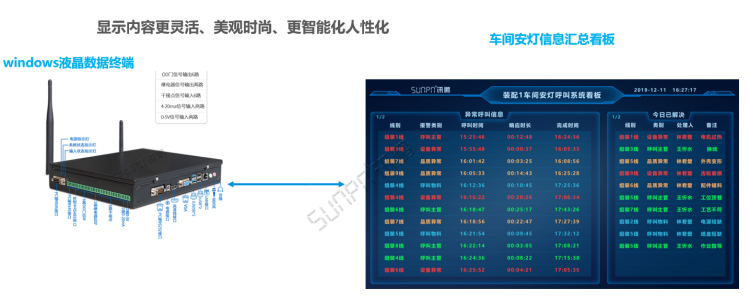

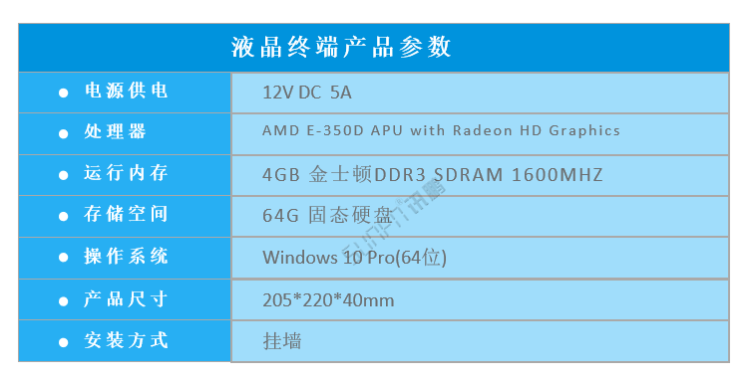

安灯系统车间汇总显示端硬件说明

       一个周期内各类报警信息汇总显示和工时损耗信息可视化显示所在车间产线异常情况和相关数据的统计图表，以及各线别仍存在的系统报警情况。

四、软件功能说明：

1、设置参数,添加报警工位、设置报警推送方式（微信推送）分等级逐级上报。

2、现场报警数据的实时监控与提示。

3、历史报警数据的查询，查询条件：时间、报警类型等

4、报警数据EXCLL报表汇总统计与追溯导出，导出格式：异常呼叫信息（线别、报警类型、呼叫时间、响应时长、完成时间）------表格可以手动求和今日已解决（线别、类别、处理人、备注），备注需要在软件后台进行输入，然后在汇总看板进行显示。

5、 KPI考核数据参考，分析报警时长，响应时长、处理时长等

6、 按钮盒管理栏目增加： 具体按钮报警信息可对某个看板或多个看板进行展示安灯信息，用于部门安灯信息在本部门展示；

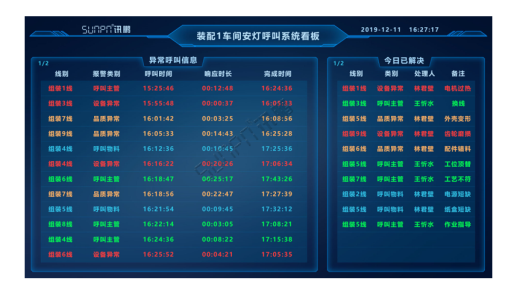

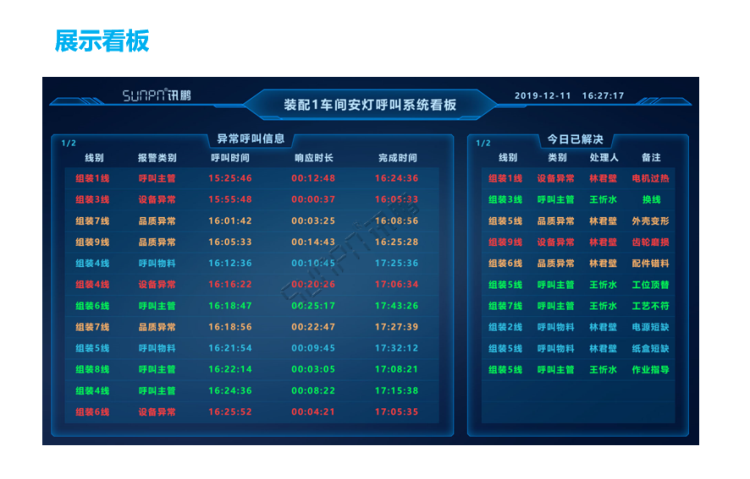

安灯系统展示看板

 五、安灯系统显示屏功能说明：

1、每个看板有权限设置， 所展示的信息内容是本车间或者本部门的安灯信息内容；

2、显示看板会展示： 正在发生的安灯信息与处理完成后的安灯异常信息；

3、看板连接喇叭，有异常信息时； 可以进行3次的语音播报

4、产线名称： 可以根据实际名称进行修改；

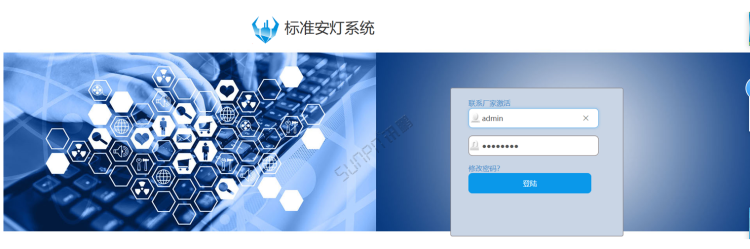

安灯系统软件登录界面

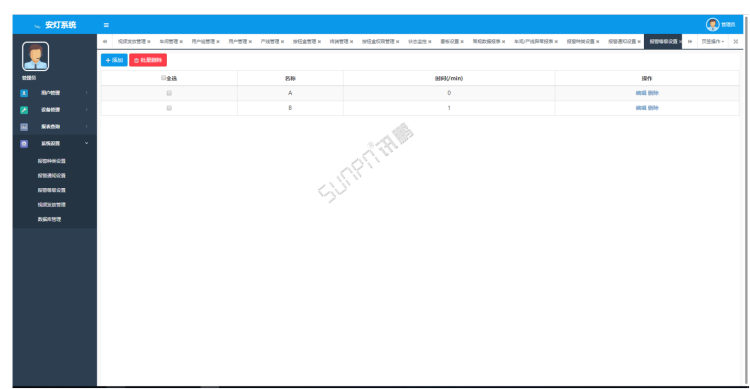

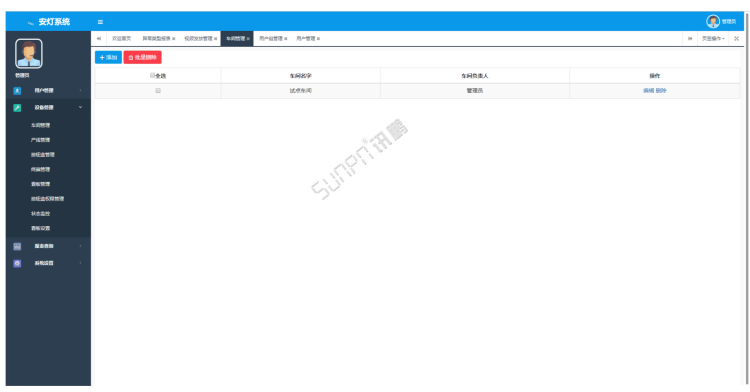

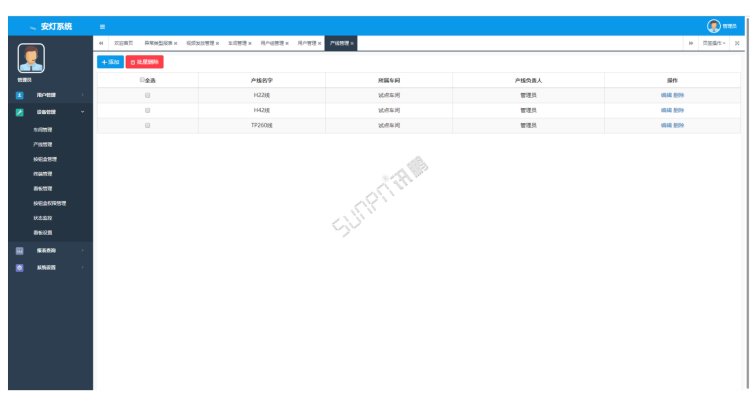

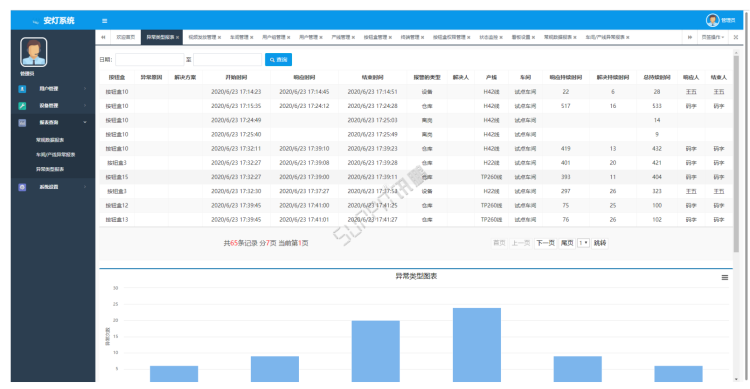

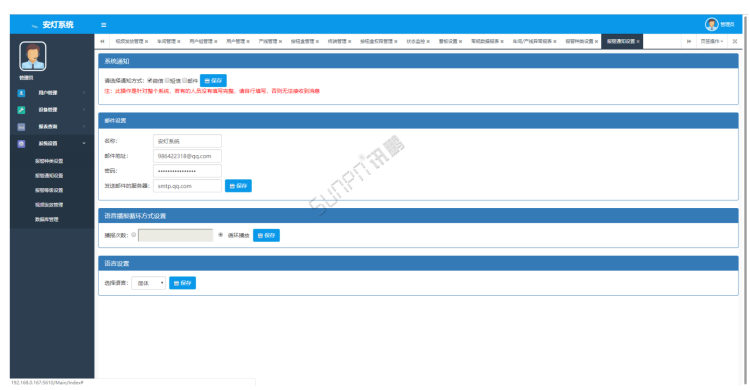

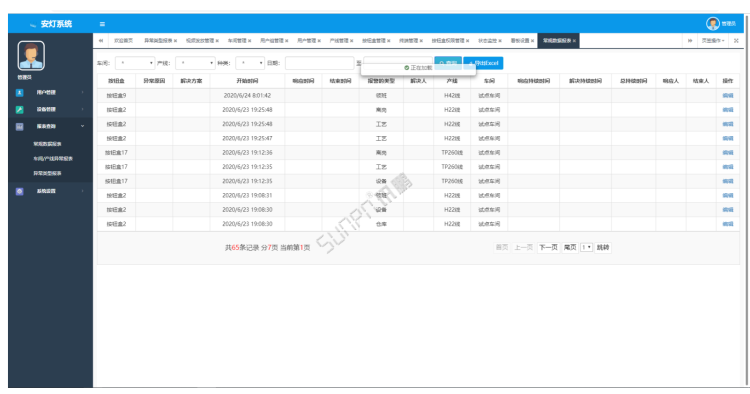

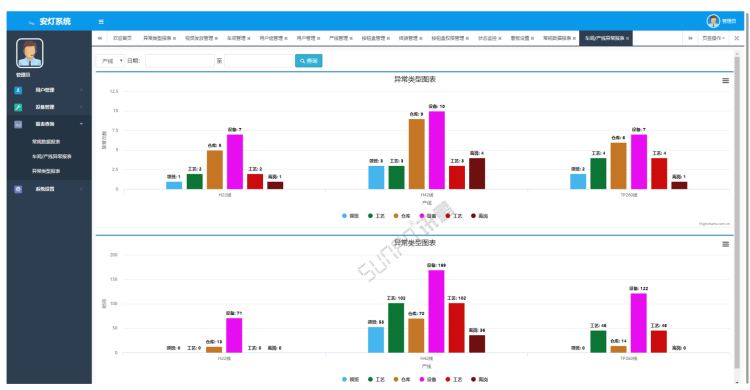

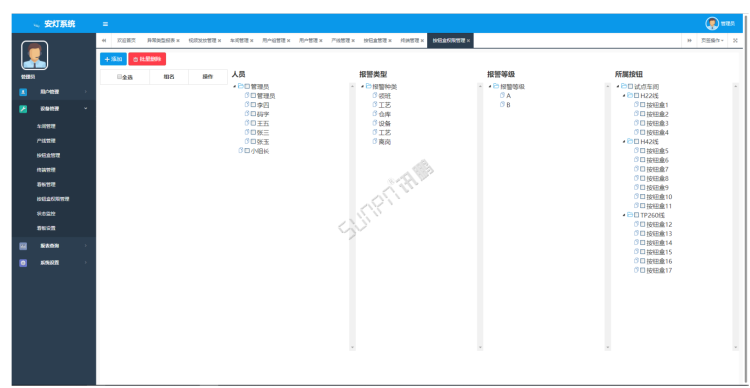

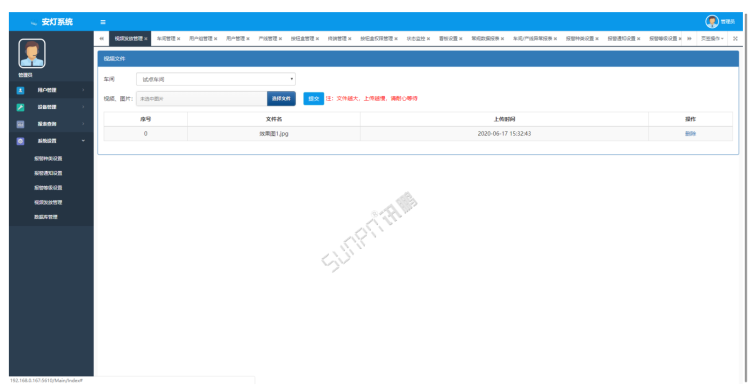

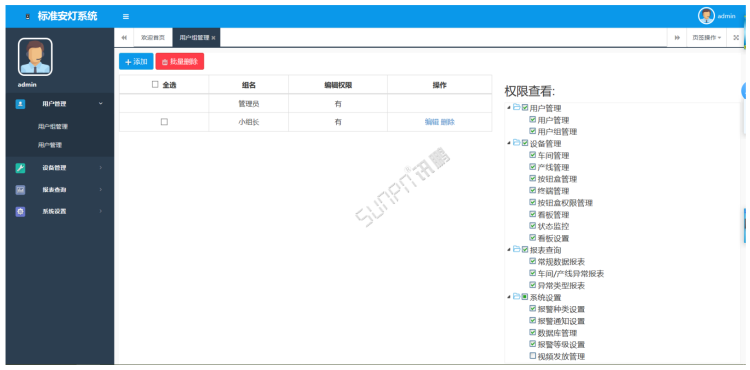

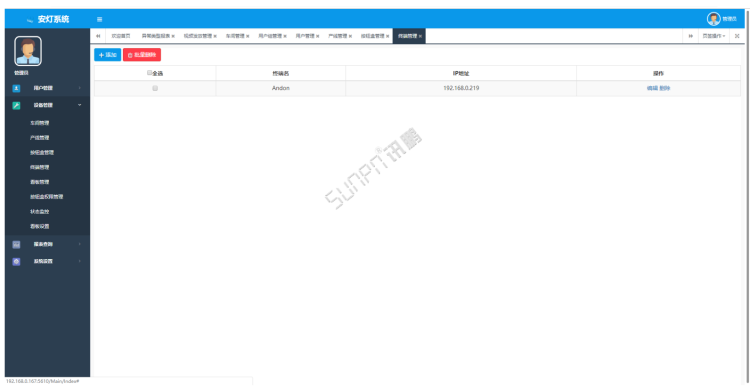

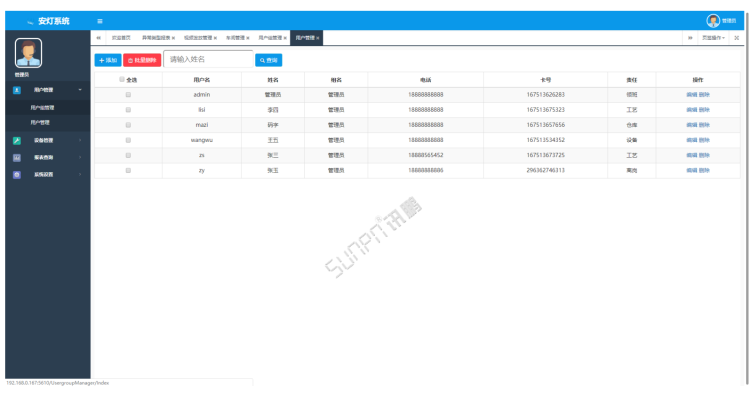

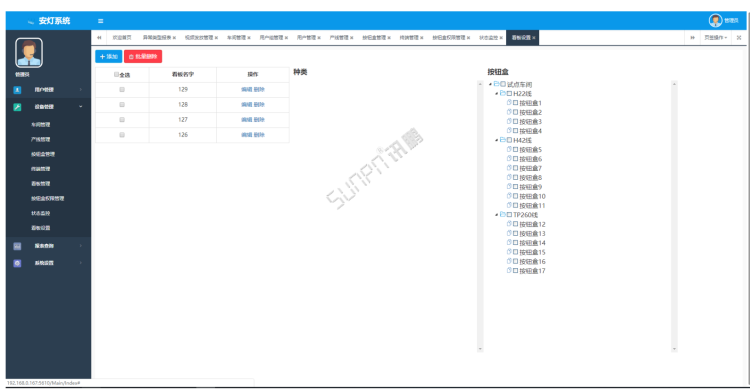

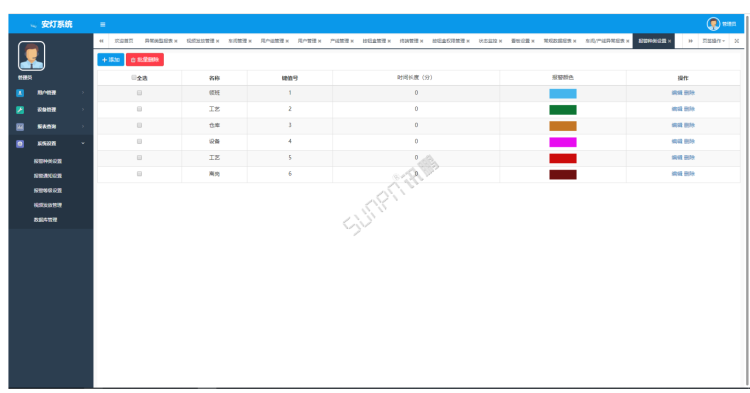

安灯系统软件管理后台界面

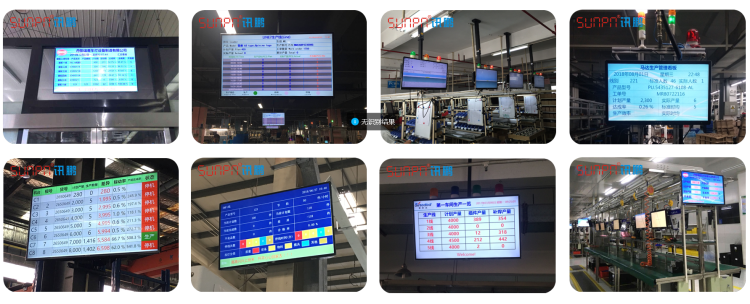

安灯系统现场案例

【2021.4.25-HZC00881-HZC00888】
