静电是一种客观的自然现象，产生的方式多种，如接触、摩擦、剥离等。静电防护技术，如电子工业、半导体、石油工业、兵器工业、纺织工业、橡胶工业以及兴航与军事领域的静电危害。静电是一个隐形的杀手！看不见也摸不着，瞬间几千伏的电压，可能使精密细小的电子零件受到致命的伤害！

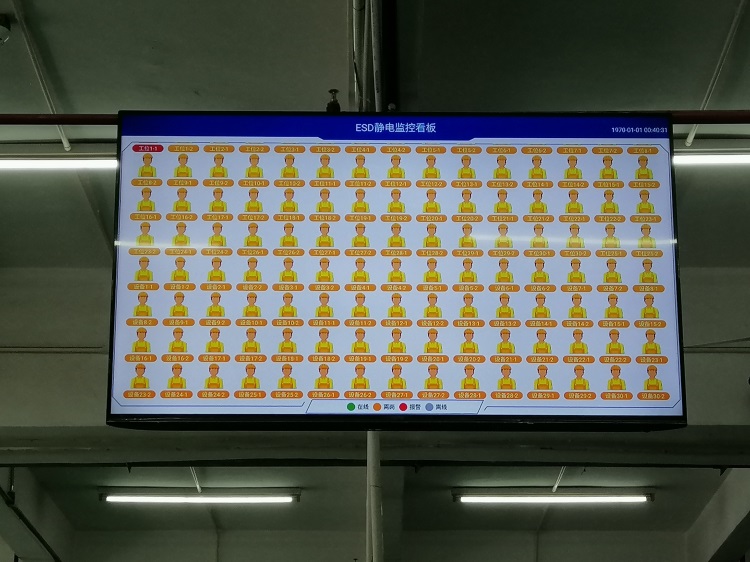

       对于电子厂来说，有时候极小的静电就会给产品或者是生产安全带来极大的危害，特别是在某些对静电要求特别严格的车间。而通过防静电监测仪对各工位防静电手环带的状态进行实时监控，汇总到ESD防静电监控看板显示。能有效控制因防静电设备失效而造成的品质问题和经济损失。ESD防静电监控看板是一个很重要的核心设备，它能够对工位操作者的工作台垫进行连续的实时监控。

一、防静电手腕带监控仪功能说明

       ESD防静电系统是通过静电手腕带监控仪检测手环接地是否良好，报警时监测仪红色指示灯点亮且发出声音报警，井通过RS485通讯在SOP界面显示报警信息，同时发送至ESD防静电监控看板同步显示。

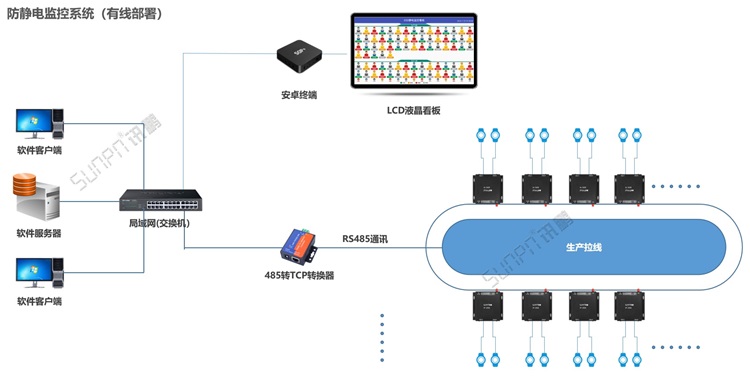

防静电手腕带监控仪-系统架构

二、防静电手腕带监控仪的作用

1、实时监测操作人员佩戴腕带的情况及地线接入大地是否良好。

2、遇到异常状况立刻自动声光报警，可同时通过RS485通讯接口或选配RF433无线通讯将报警信息传达给企业管理系统。

3、在线监控、统计、处理，确保静电防护安全有效。

4、安全电源隔离电路，避免因外部电源故障对佩戴人员造成电击伤害。

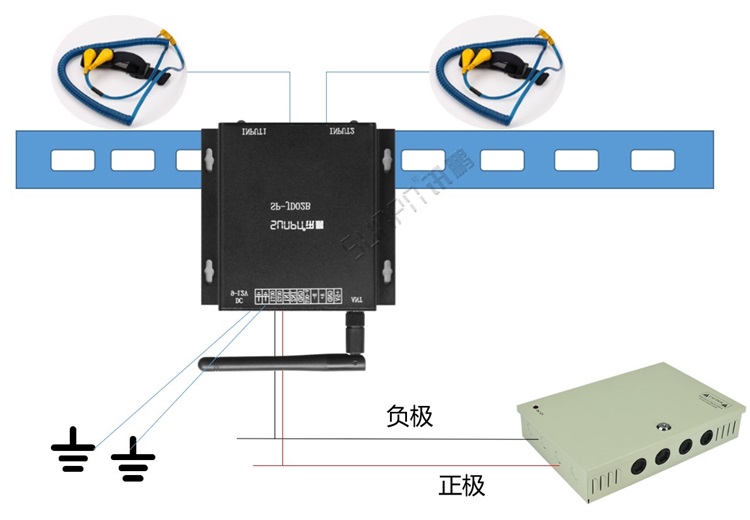

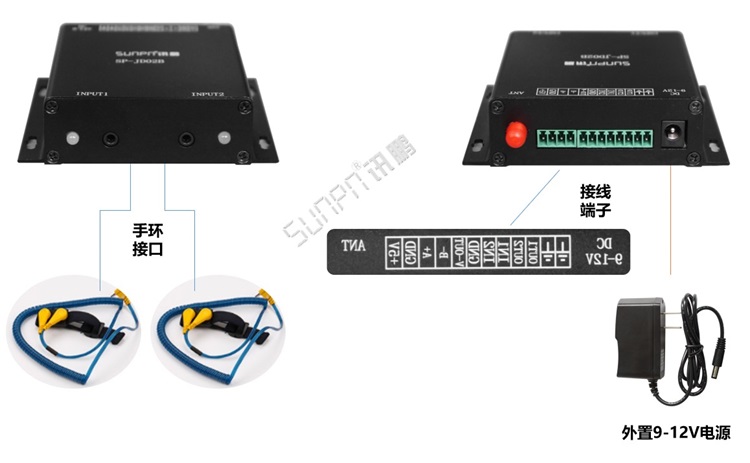

防静电手腕带监控仪-显示端硬件

三、防静电手腕带监控仪的使用方法：

1、将静电手腕带监控仪安装在操作台面合适的位置。

2、将鳄鱼夹接地线可靠接入大地。

3、佩戴好手腕带,使金属 片紧贴皮肤将手腕带的插头插在INPUT插孔。

4、接通电源静电手腕带监控仪开始正常工作。

四、防静电手腕带监控仪的状态说明：

1、正常状态：PASS绿灯亮。

①手腕带佩戴良好,手腕带和接地系统良好,静电防护有效。

2、报警状态： FAIL红灯亮和 “滴滴”警报声静电防护失效，应及时检查及处理故障。

①手腕带和手腕接触松动或连接线损坏;

②监控仪接入大地线脱落或接触不良;

③配置的报警阀值过低或过高;

3、离岗状态：离岗时蓝灯亮，用于工位人员离开岗位处理其他事件。

①在线：信号持续在线传输数据;

②离线：静电仪断电为离线;

③离岗：离岗需要触发我们硬件上的按钮，按钮带灯带锁，离岗状态灯亮，正常灯灭;

④报警：静电环接触不良或者没有带好：监测仪蜂鸣器报警，状态指示灯亮红灯，并通过通讯将数据同步至工位显示屏和拉线ESD监控汇总看板

防静电手腕带监控仪-安装结构

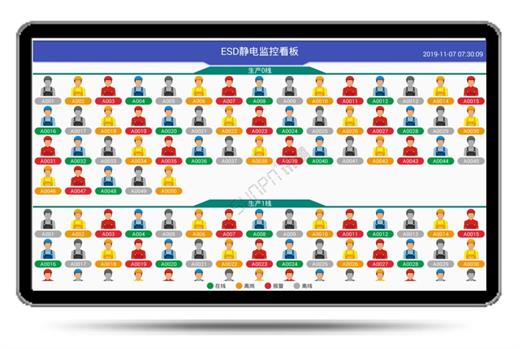

防静电手腕带监控仪-后台软件界面展示

       在系统软件的控制下，实现真正意义上的实时监控、数据储存、以及动态显示等功能，解决长期以来企业里对静电 监控和数据采集记录等难的问题，可根据客户需求个性定制开发。

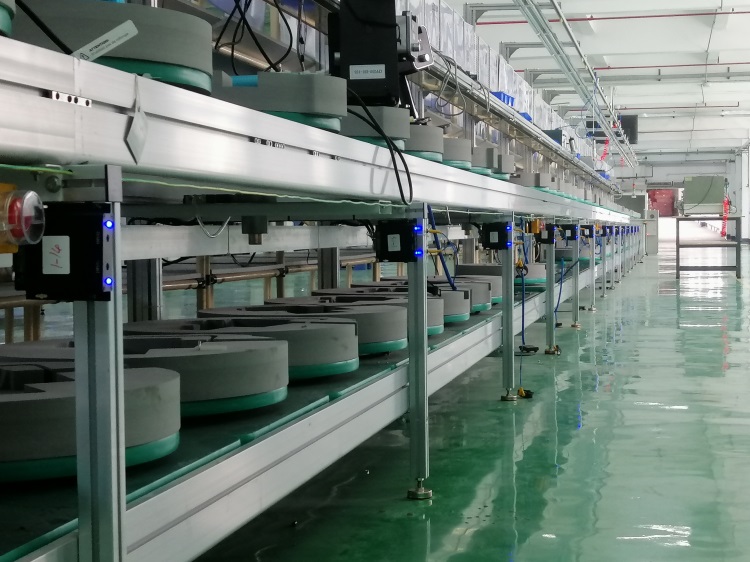

防静电手腕带监控仪-现场案例
