       目视化生产管理技术备受关注,企业越来越重视生产线上的电子看板管理系统。车间电子看板的核心是能够根据订单要求快速定义新的看板环,计算出看板的数量,发布电子看板,彻底改变了使用传统看板时由于种类繁多,变化频繁而难以管理的现象最终达成提高效率、降低成本及提高产品品质的发展目标。

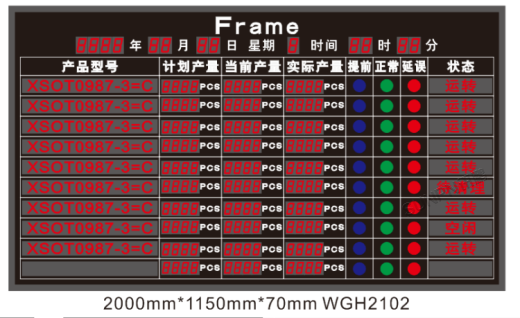

车间电子看板


       工厂生产管理系统实现了对企业生产进度的实时监控、现场拉式生产、生产节拍平衡和异常情况的反馈功能。相关信息做到目视化,信息传递做到快捷化,工序过程透明化,提高生产组织效率。


 视频右下方窗口,支持全屏播放


一、当前车间电子看板主要存在的问题:

1、生产计划信息、实际生产数据,无法及时传达及掌握生产情况;

2、生产车间看板手工书写,更新不实时,大多数是摆摆样子;

3、生产数据统计分析报告既耗费人力,又不实时和准确;

4、不能及时有效且直观的发现和展示生产现场问题;

5、有些生产数据完全可以自动采集,但是仍需人工录入,浪费人力。


讯鹏淘宝直营店

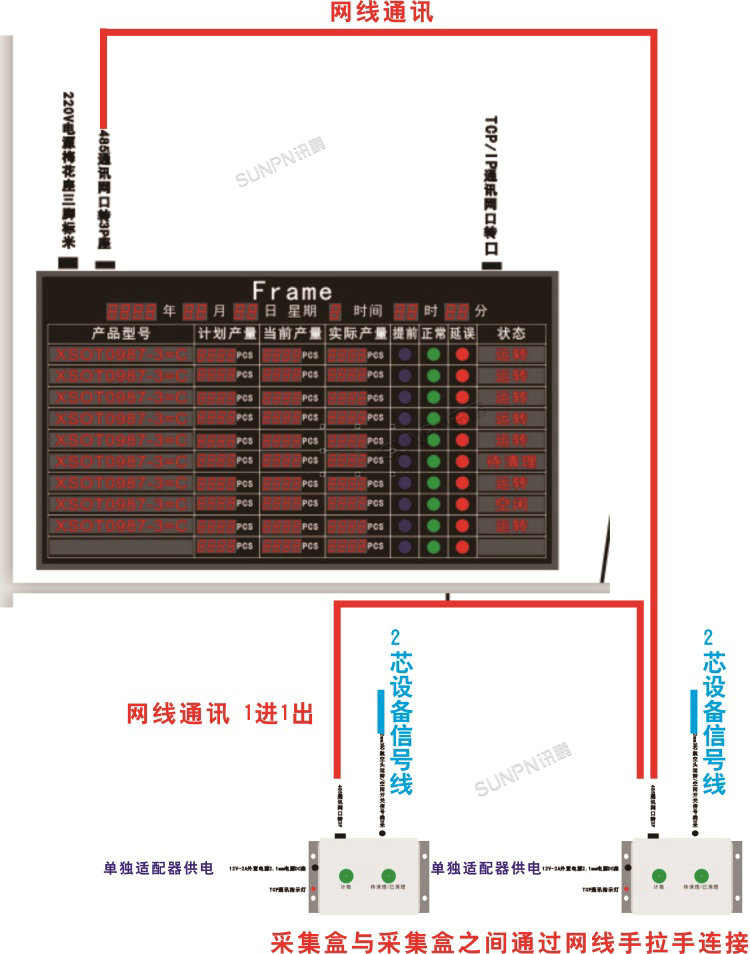

车间电子看板-接线图



车间电子看板-接线图


二、车间电子看板的功能说明

1、北京时间:自动运行,有误差可以通过遥控器授时。

2、产品型号:通过遥控器设置数字或者字母显示,静态最多显示12个字母或者数字。

3、计划产量:通过遥控器设置固定值显示。

4、当前产量:通过遥控器设置节拍时间倒计时计数,节拍时间单位为 秒,节拍时间隐藏显示,或者通过遥控器设置固定值显示。

5、实际产量:对应10路采集按钮盒计数或者有设备开关信号采集数据,按钮带灯不带锁,按一下亮一下 ,可以通过遥控器单独设置10路的步长和延迟闭合时间(按钮盒RS485通讯方式和看板)。

6、生产状态 =  实际产量 和 当前产量的对比

正常 = 实际产量等于或者少于当前产量 1PCS  为正常

延误 = 实际产量少于当前产量 1PCS以下为 延误

提前 = 实际产量大于当前产量 为提前

7、生产班次:可以设置3个班次时间段,每个班次可以设置12个时间段,电子看板数据在时间段内计数才有效和节拍时间计数也是一样,包括生产状态也是根据班次实时变动的。

8、电子看板状态:型号增加一个遥控器控制开关功能,如果对应栏目没有打开型号,属于空白栏,这样对应一行都不需要显示内容,空白,对应栏目全部关闭。

状态分为: 待清理/已清理  ,按钮带灯不带锁,触发一下待清理按钮,按钮灯亮,显示屏显示待清理,再触发待清理按钮,按钮灯灭,看板状态恢复前面的空闲或者运转状态,状态每次一个栏目只会存在一种模式,(运转  空闲 :运转为常开, 空闲为常闭, 通过1组设备继电器开关信号触发 ,均为无源触点)

9、电子看板TCP/IP通讯,我们后期开发软件。

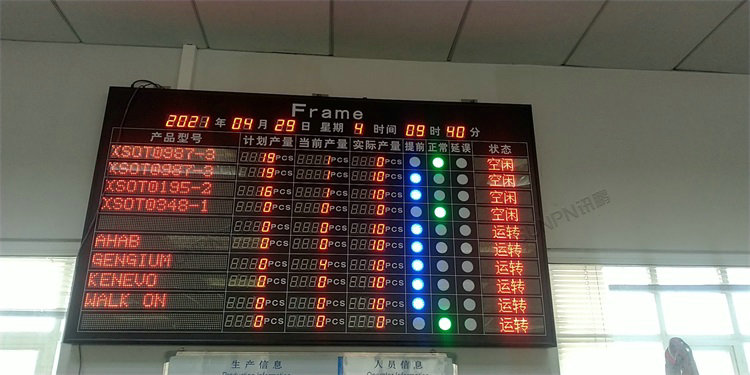

车间电子看板-现场图片

车间电子看板-现场图片
