精益可视化电子看板作为生产全过程组织的一个辅助工具，能快速实现的信息传递、申请呼叫、实时显示、统计分析、报表生成等，就产品代码、计划产量、实际产量、不良数、实到人数等过程进行实时的信息传递和管理，对生产全过程构成支撑。为了加强工厂车间生产组织过程的管理,相关信息做到目视化，传递做到快捷化，序过程透明化，提高生产组织效率，建立本精益可视化电子看板。

一、电子看板的作用：

1、实时跟踪异常处理过程，促进有关人员及时处理，提高效率。

2、异常情况的统计分析和后续改善。

3、实时掌握各生产线，设备,人员的输出数据。

4、及时向各生产线发布生产计划。

视频右下方窗口，支持全屏播放

二、电子看板的功能说明：

1、9条产线看板分别为：A B C D E 镜子、注塑机1 、注塑机2、SMT1、 SMT2固定区分，合计10台。

2、北京时间通过软件校正自动更新。

3、产品代码与计划产量通过软件表格提前录入电子看板系统。

4、上线生产时通过扫码枪扫产品代码条码，软件根据条码信息，自动带出产品代码与计划产量显示在对应电子看板上。

5、实际产量通过无线液晶键盘设置计数倍率，一键指定计数10个、20个、100个，1-9数字按键不能占用，计数产品尾数；倍率编辑按键、实际产量修改按键。

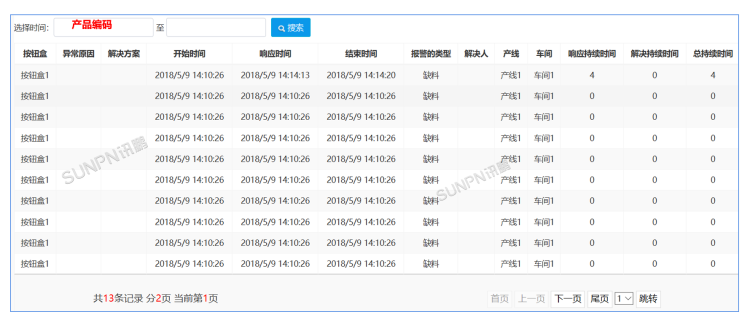

6、不良数通过标准按钮呼叫状态累计，当维修好取消对应状态报警不良数减1，若操作中间取消报警按钮，有几种状态减对应数量；软件需要保存时间、呼叫状态、维修时间（同安灯呼叫系统截图内容）。

呼叫状态：外观问题、组装问题、安全问题、功能异常、取消。

7、实到人数通过软件设置。

8、软件/遥控器设置2组清零时间点，支持打开/关闭 内容：实际产量、不良数、应到人数

9、安灯呼叫状态上传安灯系统软件进行记录、查询。

软件功能：登录权限，产品代码与计划产量导入， 看板实时监控数据存储

产量报表： 根据日期，产线，产品代码，计划产量 ，实际产量 ，不良数

异常报表：  根据日期 ，产线 ，产品代码 ，不良种类 存储，查询条件一样

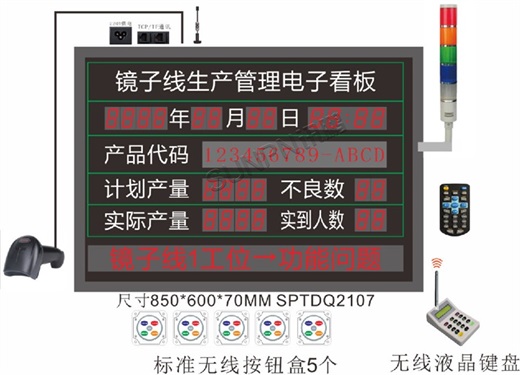

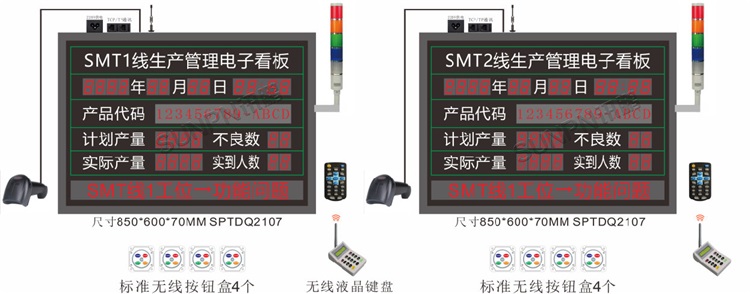

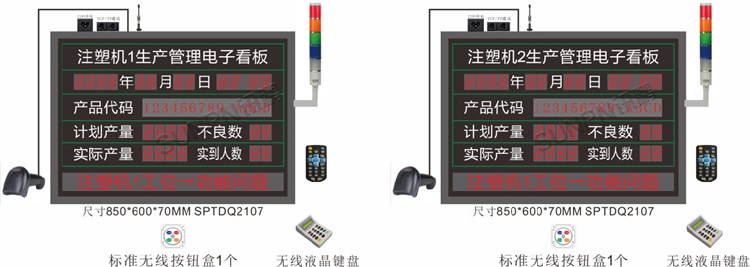

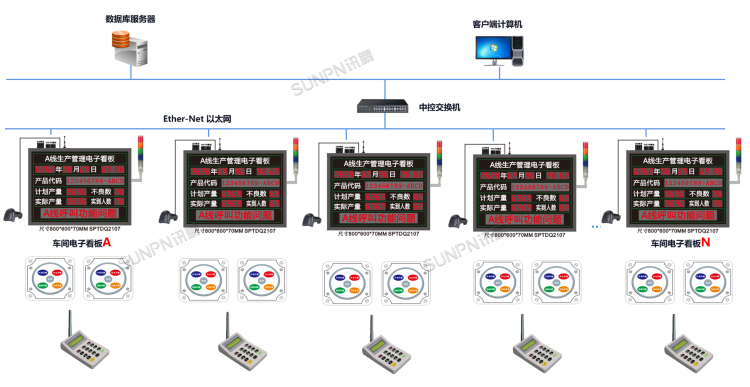

电子看板-系统架构

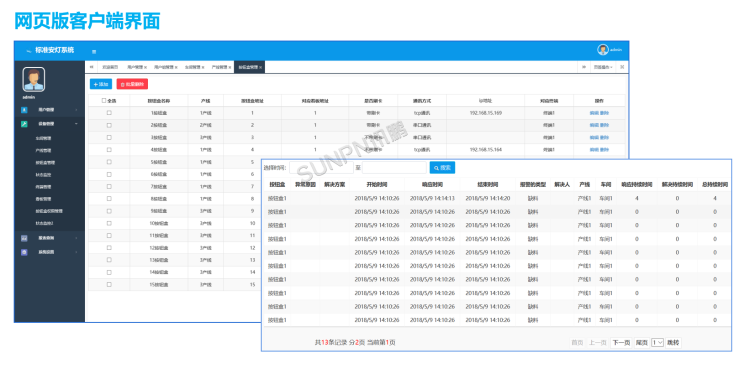

电子看板-软件界面

       电子看板是企业实现生产智能化、即时化、可视化的重要手段，也是MES系统的重要组成部分。在很多的企业中，虽然安装了视频监控，做到了对生产现场实时的监控，但这也只是停留在对生产的表面监控，而对于真正的“可视化"生产、品质、设备的运转状况，却是心有余而力不足。因此,电子看板整体解决方案，将原本不可见的内容可视化。有助于生产管理人员在第一时间内发现问题，解决问题。

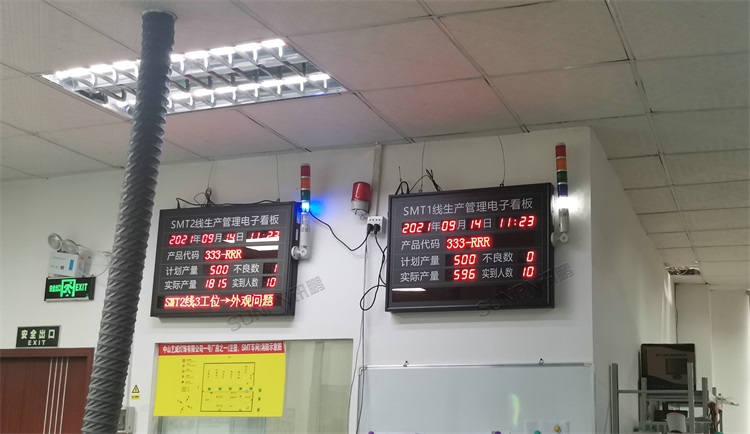

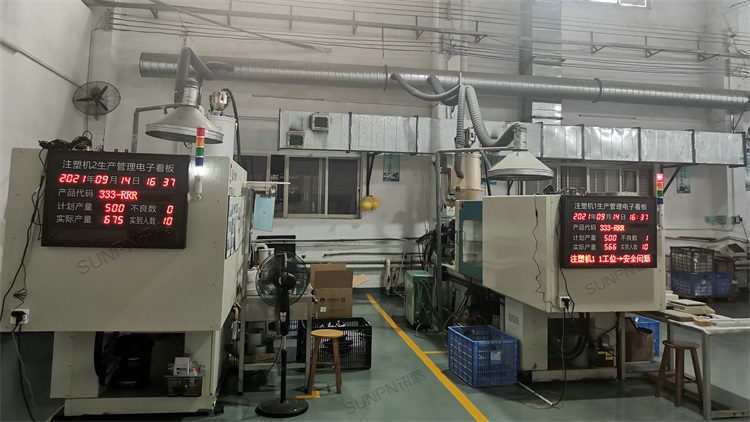

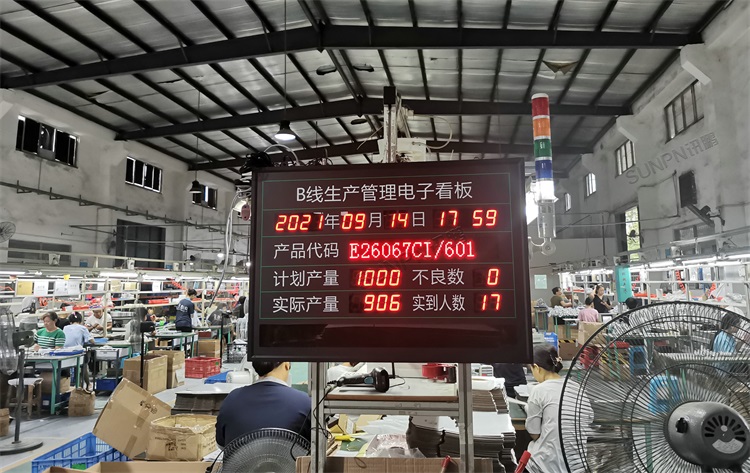

电子看板-现场照片

【2021.9.17-TDQ01255-1259】
