现在的制造型企业，生产电子看板已经存在于我们生活的很多角落，也许我们在生产车间看到了这个看板，但是不能很好的了解它的作用，它放在这里的意义，所以像现在我们一起来看看吧！电子看板是车间目视化管理的一种可视化的形式，它可以采集车间的数据、情报等使我们对车间生产现状一目了然。

       通过这些数字、数据的展示来让我们每个人对自己的工作有个了解，也让我们相关负责人掌握我们整体的生产情况。这样可以更加有效的刺激相关人的视觉神经，进而有信息有个快速的传播的过程，最终通过电子看板对我们的生产有个警示的作用，及时提示相关草主哦人员做好应对措施。

一、电子看板8大作用

1、电子看板可以传递作业指令和生产信息

2、保证现场的标准操作程序

3、电子看板随物流而动，使信息流融于物流之中

4、生产活动的信息反馈及时、高效、具有“自律”能力

5、电子看板使生产中许多问题暴露出来，促使企业不断地改善

6、起到目视化管理的作用

7、电子看板是一种车间改善的工具

8、降低成本

       我们生产的车间电子看板已经广泛的用于大型的生产车间，结合现代科技的技术，和互联网的大数据等技术进行组合，完全可以替代传统的粗放式的管理，让我们现在车间变的透明。实现车间管理的有效性、高效率性，也可降低我们的生产成本。目前的电子看板已在车间生产中发挥着重要作用。

       车间电子看板同时兼备生产进行过程控制、监督生产过程，可有效纠正生产过程的错误，给管理者提供管理的便捷，使整个企业都进入智能生产的模式。

二、电子看板-现在企业出现的现状

1、计划进度传达缓慢：生产计划、实际生产数据，无法及时传达及了解

2、反馈不及时：生产车间看板书写更新不及时，常结束工作再去填写，不能及时反馈进度

3、文件整理统计繁琐：生产数据都是纸质文件，难以进行统计分析，花费大量时间制作报表

4、数据不精确：所有数据都是人工统计，数据杂乱且不精准

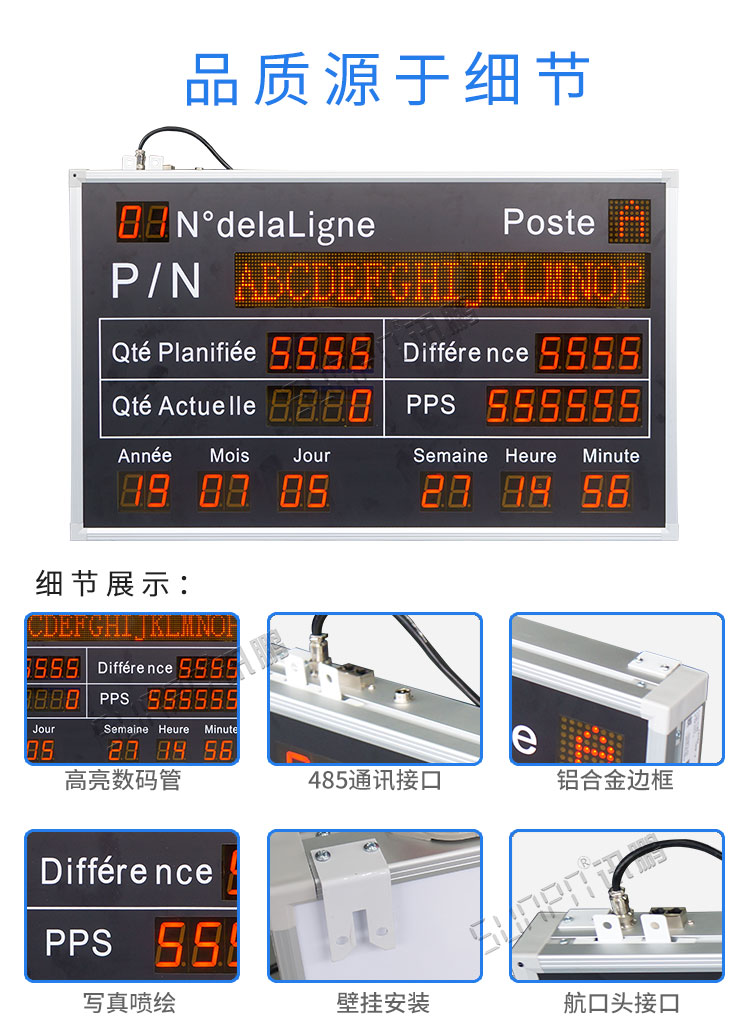

三、电子看板产品细节

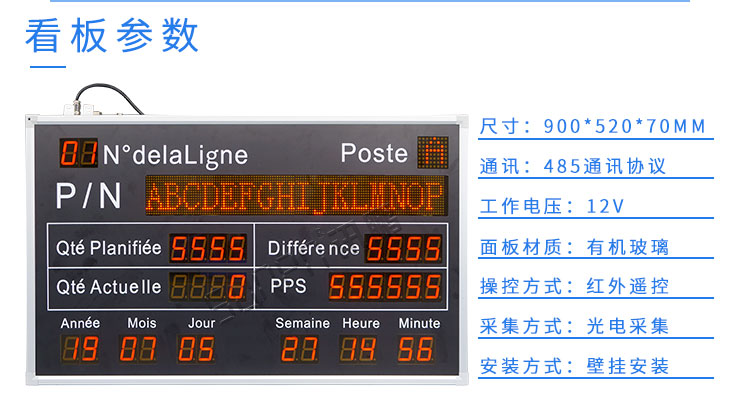

四、电子看板产品参数

五、电子看板功能说明

1、电子看板编号遥由控器设定固定不变。

2、电子看板班次由遥控器切换（三个班A,B,C）

3、P/N产品图文：遥控器编辑数据可显示对多16位数字字母或字符。

4、Qté Planifiée计划产量：遥控器编辑数据。

5、Qté Actuelle实际产量：通过开关信号计数，可设置步长、延时时间、间隔时间。

6、Différence目标差值：数据实时更新。

7、PPS：遥控器编辑，固定显示。

8、《周：一年的1-52周，不是星期几》时间自动运行，遥控器编辑校正。

9、电子看板可设置两个自动清零时间点，自动清除实际产量。

电子看板系统组成

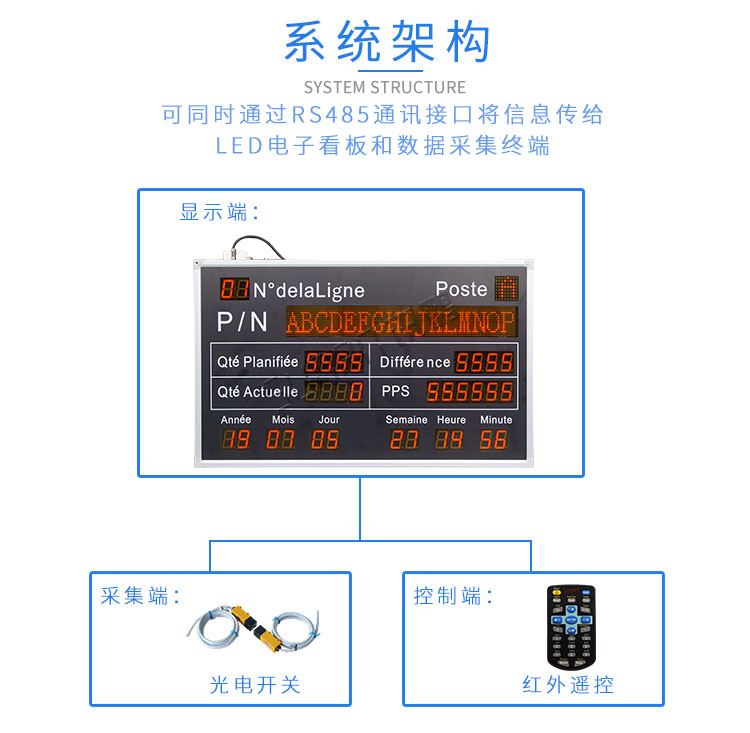

电子看板系统架构

1、单机版LED生产管理看板

单机版LED生产管理看板是最简单的一种生产管理工具，他只由工位触发硬件（计数按钮盒、光电开关、PLC等）、显示看板（点阵看板、数码管看板）组成。只作为单条产线数据采集的目视化管理。

2-单机版LCD生产管理看板

（界面更美观，设计更灵活，信息更丰富。）

单机版LCD生产管理看板由工位触发硬件（计数按钮盒、光电开关、PLC等）和显示端组成，显示端又由液晶电视机、液晶终端与内置的单机版软件组成，软件在液晶终端中可完成基本的数据保存与报表导出。

3-单机版LED生产管理软件系统

单机版LED生产管理软件系统是把车间所有看板通过RS485总线链接在一起，通过一台电脑安装软件，统一管理所有看板，包括导入生产计划和参数设置，并实时记录生产数据和生成Excel日报表。工位触发设备可以是计数按钮盒、光电开关、PLC等。

4-分布式LED生产管理软件系统---485总线

分布式LED生产管理软件系统与单机版LED生产管理软件系统最大的区别在于，分布式LED生产管理软件系统可以在局域网中任一PC安装客户端软件，进行查看生产数据。并通过权限设置，指定哪些用户可以操作车间看板参数与导出报表。

5-分布式LED生产管理软件系统---TCP/IP(LAN)

TCP/IP(LAN)组网方式在系统功能上与485总线组网方式一样， TCP/IP(LAN)组网方式的优点是不需要把所有产线的看板连在一起，只需把产线看板通过最近的交换机连接到局域网中即可，这样就可以把相隔很远的几个看板（不同楼层）连接在一个软件系统上，方便查看生产数据和生成同一个Excel报表。

6-分布式LCD生产管理软件系统

分布式LCD生产管理软件系统与分布式LED生产管理软件系统---TCP/IP(LAN)的功能与组网方式一致。以上所有架构的生产管理软件系统数据都可与企业其他数据库、接口或系统对接，实现系统间数据互通，统一管理。

电子看板相关配件

电子看板案例参考

       当今竞争激烈的市场，企业必须采取准时化试生产来提高生产效益，以减少在生产中浪费，实现精益生产，而电子看板系统作为生产的核心内容，是实现准时化生产最重要途径和方法，有利于提高企业管理水平、提高企业整体工作效率、降低企业生产成本从而使企业获得更大的利润空间。
