崇达电路技术股份有限公司生产管理系统
Time: 2018-05-18 Category: LED电子看板系统

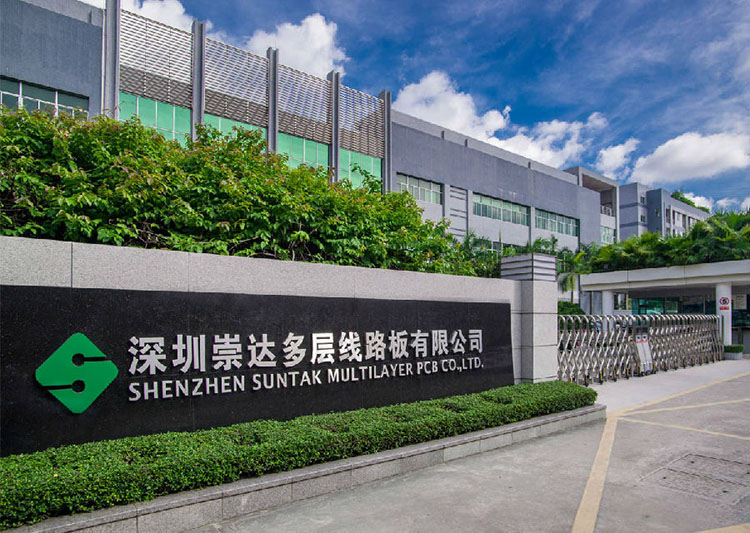

       深圳市崇达电路技术股份有限公司(简称崇达技术)1995年成立于深圳,是专业生产电路板的高新技术企业。通过20多年的努力,崇达技术已经发展成为在深圳、江门、大连拥有四座现代化工厂的上市公司(股票代码:002815.SZ),2017年销售额31亿元人民币。产品广泛应用于通信设备、工业控制、电源电子、医疗仪器、安防电子、航空航天和国防军工等高科技领域,80%的产品外销到美洲、欧洲、亚洲(除中国)等国家及地区,获得BOSCH, EMERSON、施耐德等世界五百强客户的认可。


       崇达技术现有厂房面积20万余平方米,2017年生产能力远超200万平方米,月生产订单数量可达18000个,产品覆盖HDI、厚铜、背板、刚挠结合、埋容埋阻等各类线路板,可满足客户对各类产品的需求。


       秉承“为世界电子信息产业提供高品质的电路板和及时满意的服务”的使命和“诚信、互助、进步、分享,以客户为中心、以市场为导向”的核心价值观,崇达必将实现“成长为世界一流的电路板制造企业,为客户、员工、社会、投资者创造最大的价值”这一崇高愿景。




崇达电路技术股份有限公司生产管理系统方案


一、产品效果图及配件:





二、材质简述:

  1、外框材质:铝合金看板专用铝型材

  2、面板材质:有机玻璃与喷绘写真

  3、显示材质:1.8寸(56mm高*38mm宽)红光数码管。

  4、副件材质:红外遥控器,无线RF(发送)


三、产品参数:

  1、电源供电:AC220V/50Hz

  2、工作环境:温度 -10℃~40℃  相对湿度<85%

  3、产品功耗:整屏<50W

  4、产品寿命:平均使用寿命≥10W小时,MTBF≥20000小时

  5、遥控距离:红外遥控≤10M

  6、数据保存:断电数据保存长达7天

  7、外框尺寸:860MM*600MM*70MM单面显示。

  8、安装方式:采用吊顶方式安装。

  9、出线方式:出线方式在屏体左上角,电源插头为三角国标。


四、功能说明:

  0、条屏:采用1*5(3.75单元板),通过软件下发。

  1、看板日期,遥控器修正时间 ,看板自动计算时间,与北京时间同步。

  2、时段,可以用遥控器设置时间段,可以设置白班与晚班时段,白班:8:00-10:00,10:10-12:00,13:00-15:00,15:00-17:00,17:30-20:00,时间段时间可以用遥控器任意设置。

  3、各班次可设置6个分时间段。

  4、目标:遥控器设置固定不变

  5、实际:两个班的实际产量之和,当天白班加晚班总产量。

  6、差异:目标-实际=差异(公式)

  7、完成率:实际/目标*100%=完成率

  8、当班目标:当班目标,遥控器设置固定(单独设置白班与晚班的产量)。

  9、实际产量:当前班次的实际产量,看板留有光电开关信号24V 三芯接头,外接光电开关给一个I/O的信号,看板实际产量计数一次。

10、差异数量:当前目标-实际产量=差异数量

11、当班完成率:实际产量/当班目标*100%

12、定时清零:增加一个定时清零时间点,可清除实际、差异、完成率、当班目标、实际产量、差异数量、当班完成率

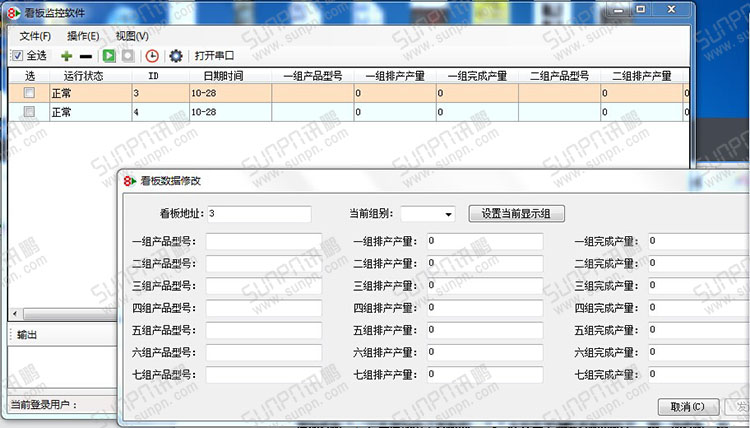

五、软件系统



软件功能简述:软件与测试看的版本相同,把看板数据采集到电脑里保存,可以查询,导出EXCEL表格。
