电线电缆业经过50多年的发展，目前可以说是进入了竞争的白热化阶段，有实力的线缆生产企业纷纷斥巨资进行生产管理改革和数字化管理的建设。在线缆的生产过程中，几乎都是通过设备来完成的。比如有押出机、绞线机、裁线机等，下面我们借押出机的一些特点和参数来大概了解一下线缆的生产设备。

铁氟龙押出机的设备用途：

       适应于生产铁氟龙(氟塑料)耐高温、电线、套管、各类薄皮绝缘多层押出、局域缆数据缆芯线押出、外被押出等。

铁氟龙押出机的技术特点：

1．适应于FEP(聚全氟乙丙烯、又称F46)、FPA(氧化烷氧基乙稀树脂)及ETFE(又称F40)等氟塑料生产。

2．螺杆机筒:均采用新3号钢GH113(同美国GDA材质)耐腐蚀耐高温或采用进口哈氏金钢。

3．机头:采用新3号金钢GH113材质的专用免调机头或可调机头或采用瑞士进口Microdia机头、抽真空装置。

4．加热系统:采用耐高温的铸铜合金加热器。

5．品质控制:配备外径检测反馈装置、日本TAKIKAWA凹凸检测仪全程控制产品的外径、英国BETA水电容测试仪、高频火花机及同心度等工艺参数。

6．电控:进口变频器。

铁氟龙押出机的技术参数：

规格型号:TF-45或50

给线直径（mm):0.4-4.0

成品直径（mm):0.8-5.0

押出速度（m/min):10-80

螺杆直径（mm):45或50 <

螺杆长径比（L/D）:25:1

螺杆速度（rpm):10-100

押出量（kg/h):60

主机功率:15HP

引取功率:HP

收线功率:3HP

电气控制:变频调速+PLC控制

       从铁氟龙押出机的技术参数我们可以看出，在线缆的生产过程中对精度的控制是要求非常高的，而在生产管理中这些数据想让管理人员实时看到，就铁氟龙押出机自身是非常难做到的，毕竟设备的人机界面尺寸是有限的，而线缆生产设备通讯看板则是一个非常完美的解决方案。

       线缆生产设备通讯看板通过通讯接收设备的实时数据并同步显示出来，方便操作人员和管理人员更直观的了解电缆生产设备的实时状态，讯鹏生产的线缆生产设备通讯看板可根据电缆生产设备的Modbus RTU通信协议开开发设计，实现数据的完美同步。

       在品质和物料的管控上面，设备也可以通过通讯发送到安灯看板上，方便管理人员及时了解各机台的生产状态，安灯看板也可以通过系统将报警信息发送到相关人员的邮箱、短信或微信上。系统后台将这些数据生成报表提交给上级，给人员的考核与决策提供有力的数据依据。

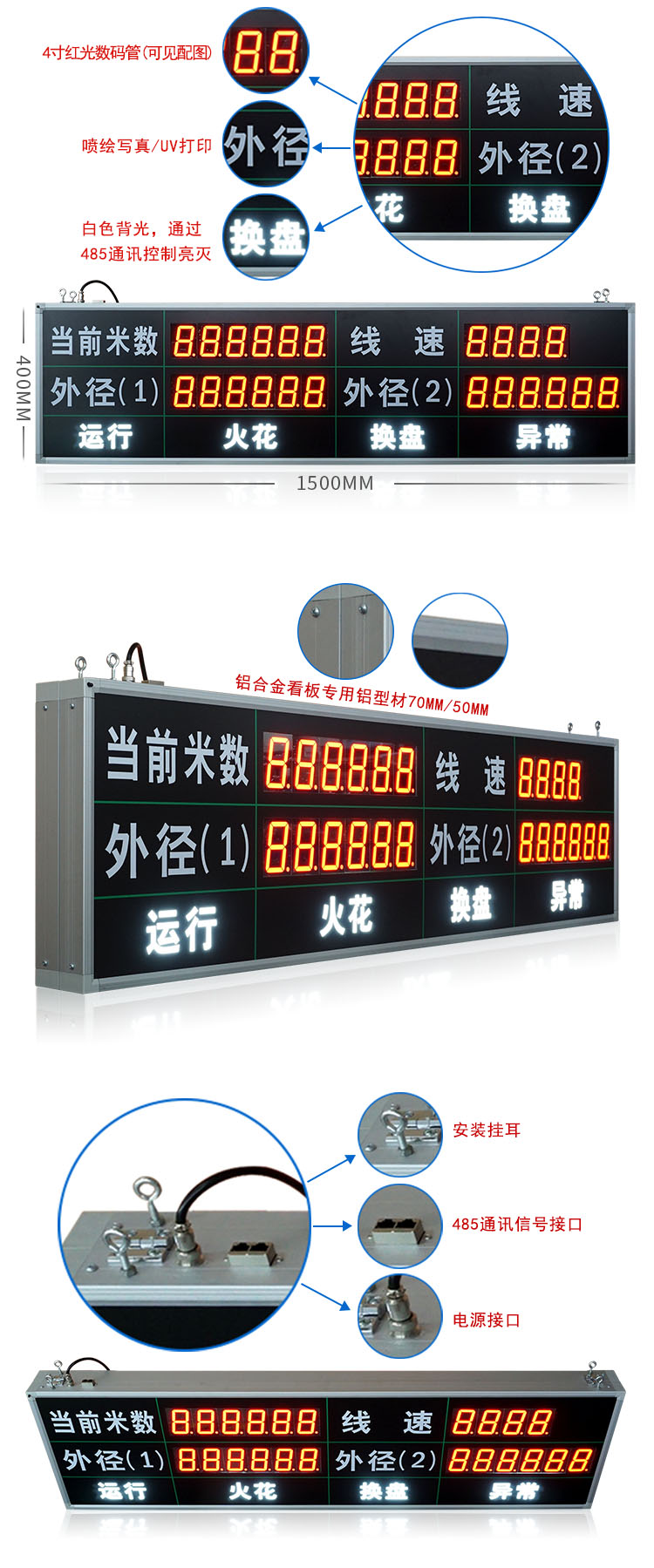

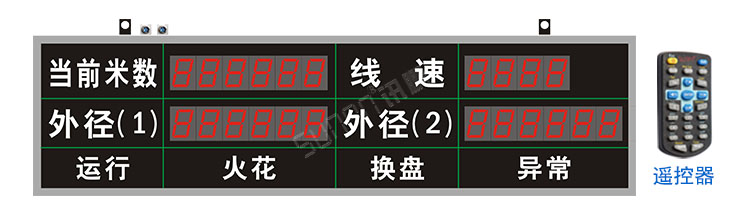

线缆生产设备通讯看板实例

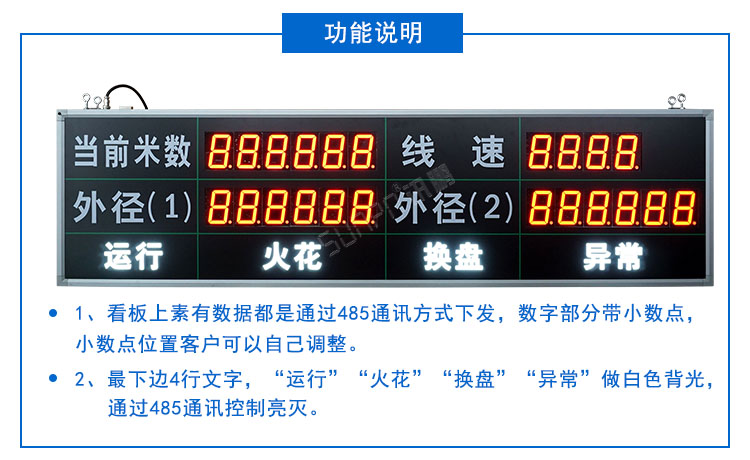

功能说明：

1、看板上所有数据都是通过485通讯方式下发，数字部分带小数点，

小数点位置客户可以自己调整。

2、最下边4行文字，“运行”“火花”“换盘”“异常”做白色背光，

   通过485通讯控制亮灭。

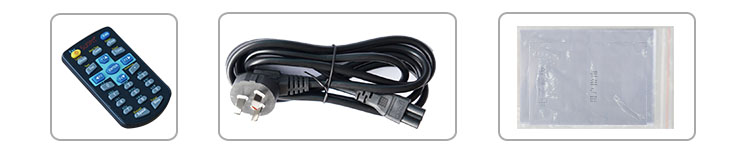

线缆生产设备通讯看板配件：

红外遥控器、电源线、说明书

线缆生产设备通讯看板遥控器操作说明

一、编辑数据

1 )按【E d i t】进入数据编辑，光标栏闪烁；

2 )按【F 3】键，光标向右移动一位；

3 )按【F 2】键，光标向左移动一位；

4 )光标闪烁处，按【数字】键输入相应数据；

5 )按【D e l】键，进行消隐；

6 )按【.】键，给前一位加小数点,再按取消；

7 )按【E N T E R】键，数据保存并退出；

8 )按【E S C】键，取消本次操作并退出；

二、软关机

1 )按【E S C】键进入软关机，屏幕不显示；

2 )再按【E S C】键，屏幕恢复正常显示。

三、复位参数

1 )按【E s c】键进入软关机，屏幕不显示；

2 )按【S p a c e】键,主机全闪；

3 )按【E N T E R】键，数据复位并退出；

4 )按【E S C】键，取消本次操作并退出；

注：复位参数是将数据恢复至出厂设置状态。

线缆生产设备通讯看板部分通讯协议

一、通信方式及参数说明

     1、通信方式：RS-485

     2、通信参数：

            a、波特率：9600 bps

            b、数据位：8 bit

            c、起始位：1 bit

            d、停止位：1 bit

            e、奇偶校验：None

            f、地址：固定 1

注：● 均是十六进制收发，先将十进制改为十六进制，再发送，不足一字节前面补 0

       ●校验码= 起始码与校验码之间所有数据之和（不含起始码与校验码）; 取低字节

二、读写常规数据（当前米数、外径1、线速、外径2）

 1、读常规数据（功能码：0x4D）

看板返回

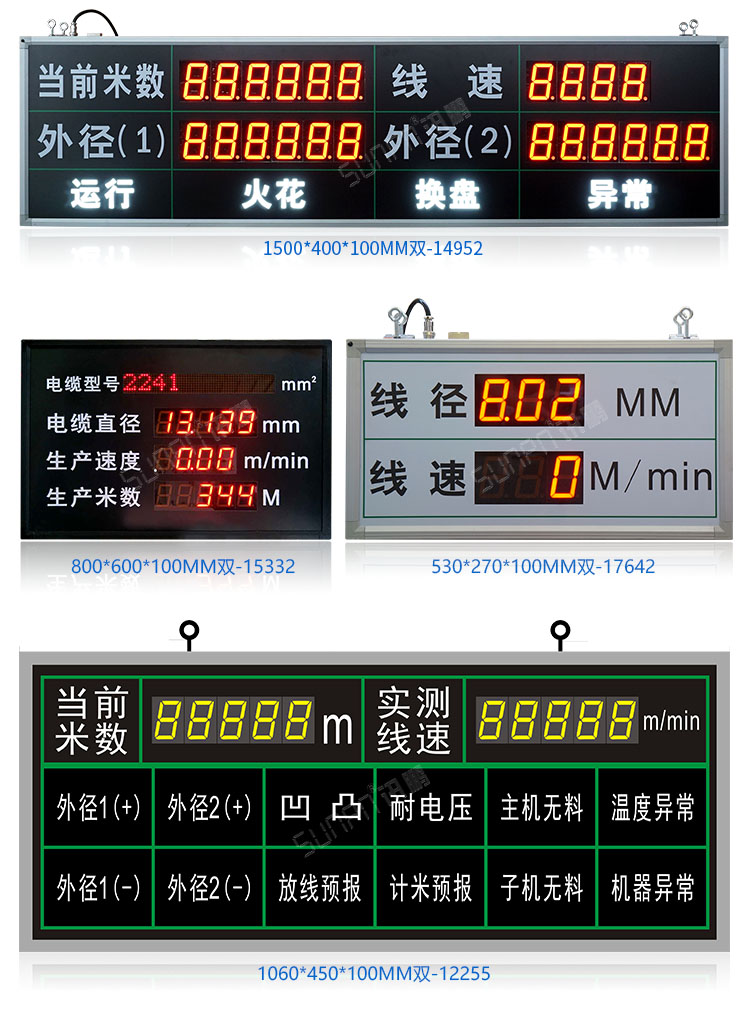

线缆生产设备通讯看板方案二

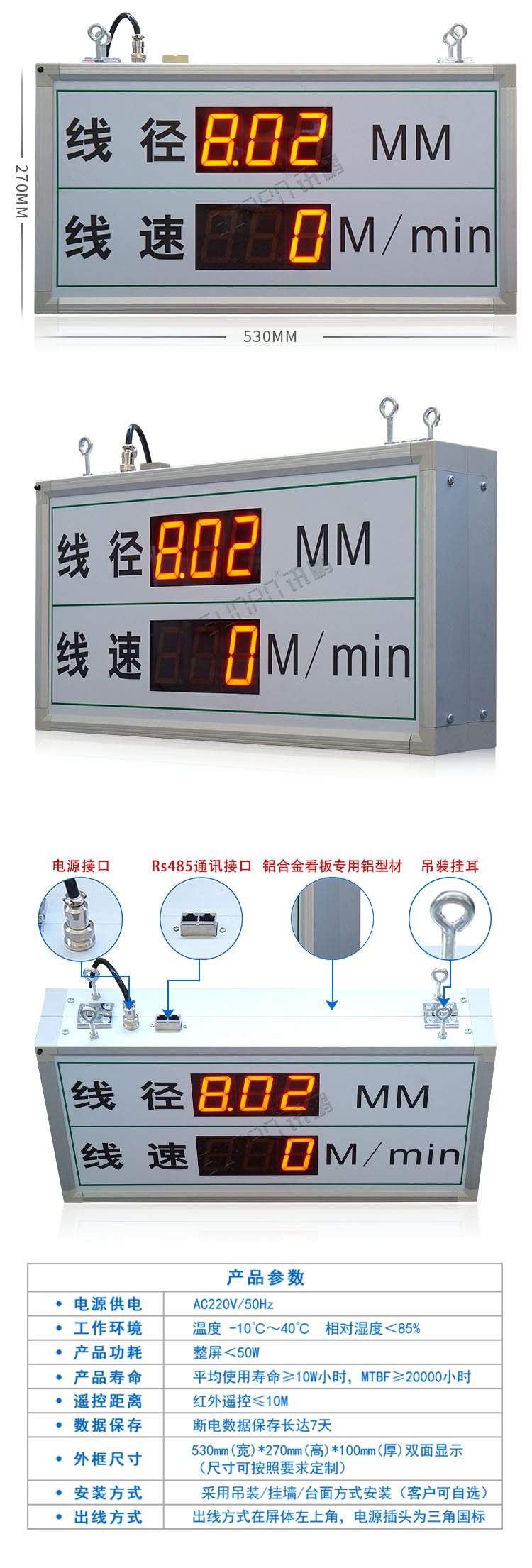

线缆生产设备通讯看板设计参考
