暑夏是游泳爱好者的消费高峰期，游泳池的水质直接关系到消费者的身体健康，因此受到关注也是很正常的。作为游泳池管理方，为履行《消法》的相关规定，加强对游泳消费服务和设施状况提示，保障消费者的知情权，更为吸引更多的顾客前来消费，公示自家游泳池的水质情况是非常必要的，当前许多游泳馆还在使用手写的游泳池水质公示牌，这已经跟不上社会发展的节奏了，一是手写的公示牌不够美观和正规，二是修改不方便或不能做到及时修改，这样只能让它成为一个不起眼的摆设。

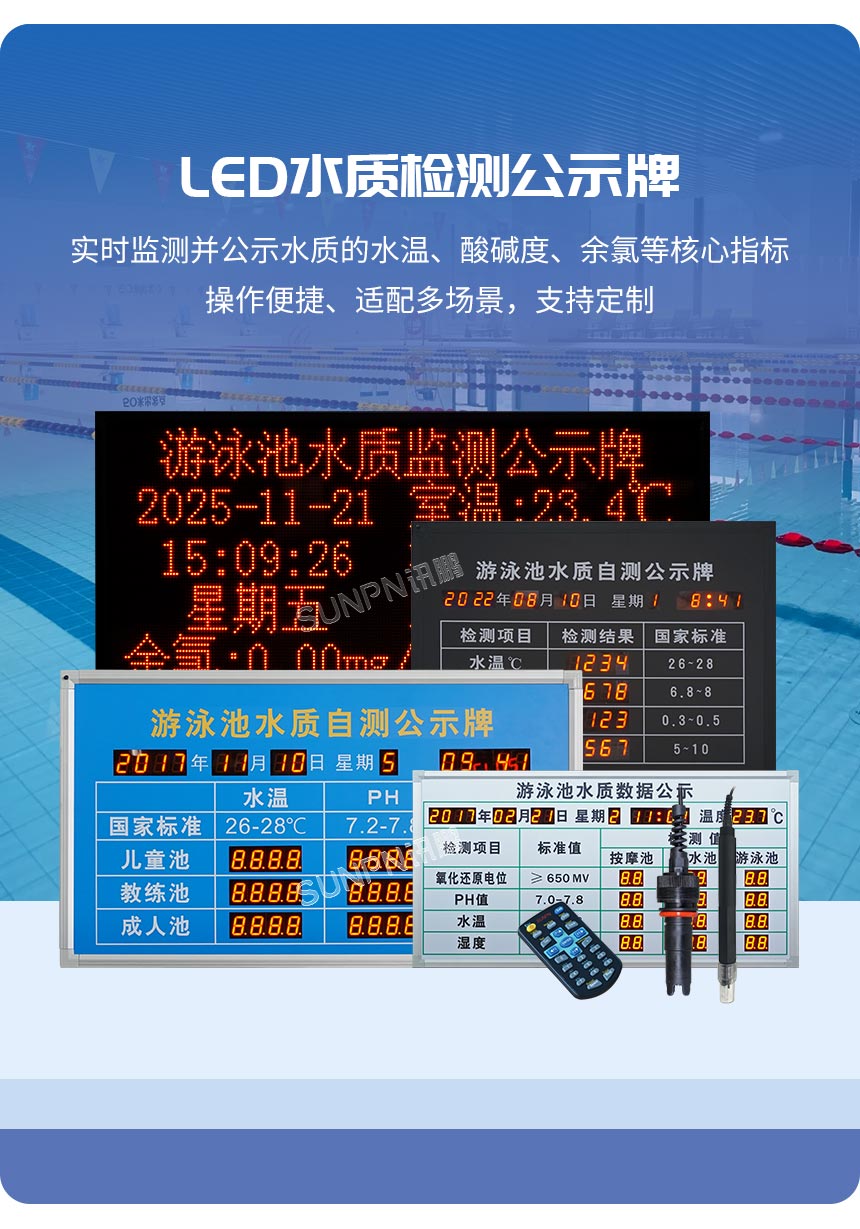

       讯鹏科技开发的游泳池水质监测LED显示屏是采用LED数字显示的，不管白天黑夜都能清楚的看见，支持定制，可以为您设计美观的展示内容，通过遥控器编辑修改，方便快捷，还可以开发通讯和信号采集，与您的水质检测仪连接，显示实时的检测数据，使游泳馆的管理和运行工作更加规范和透明，为消费者营造放心的消费环境。

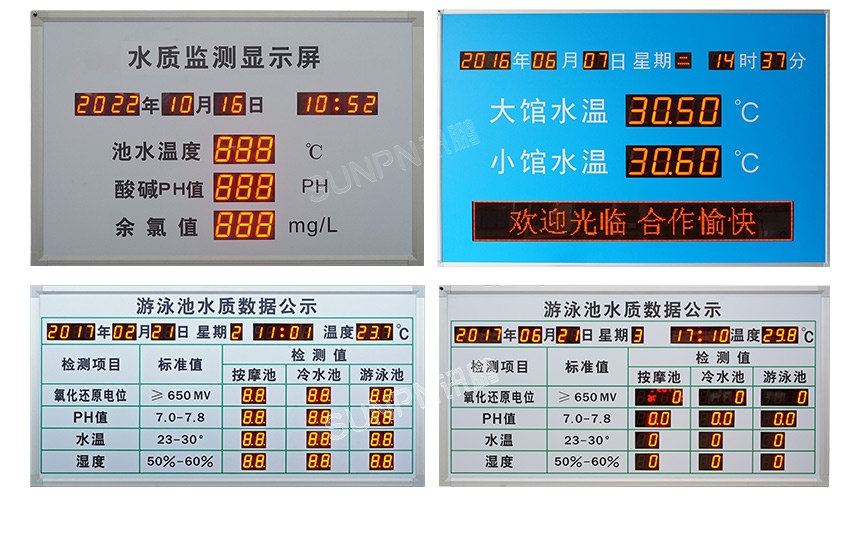

游泳池水质监测LED显示屏各方案功能简述

方案一：水质自检公示牌

日期和时间为当前日期时间,自动运行,可遥控编辑校正

水温、酸碱度、余氯遥控器编辑矫正

方案二：与水质传感器供应商配套

客户自有水质监测传感器设备，数据汇总到PLC

看板直接与PLC通讯对接，通讯接口RS485

用户提供寄存器地址

LED显示屏为主站，PLC为从站。9600 . 8 . 偶 . 1

小数点位置按照用户格式要求定义

通讯方式和协议格式可根据用户需求定制

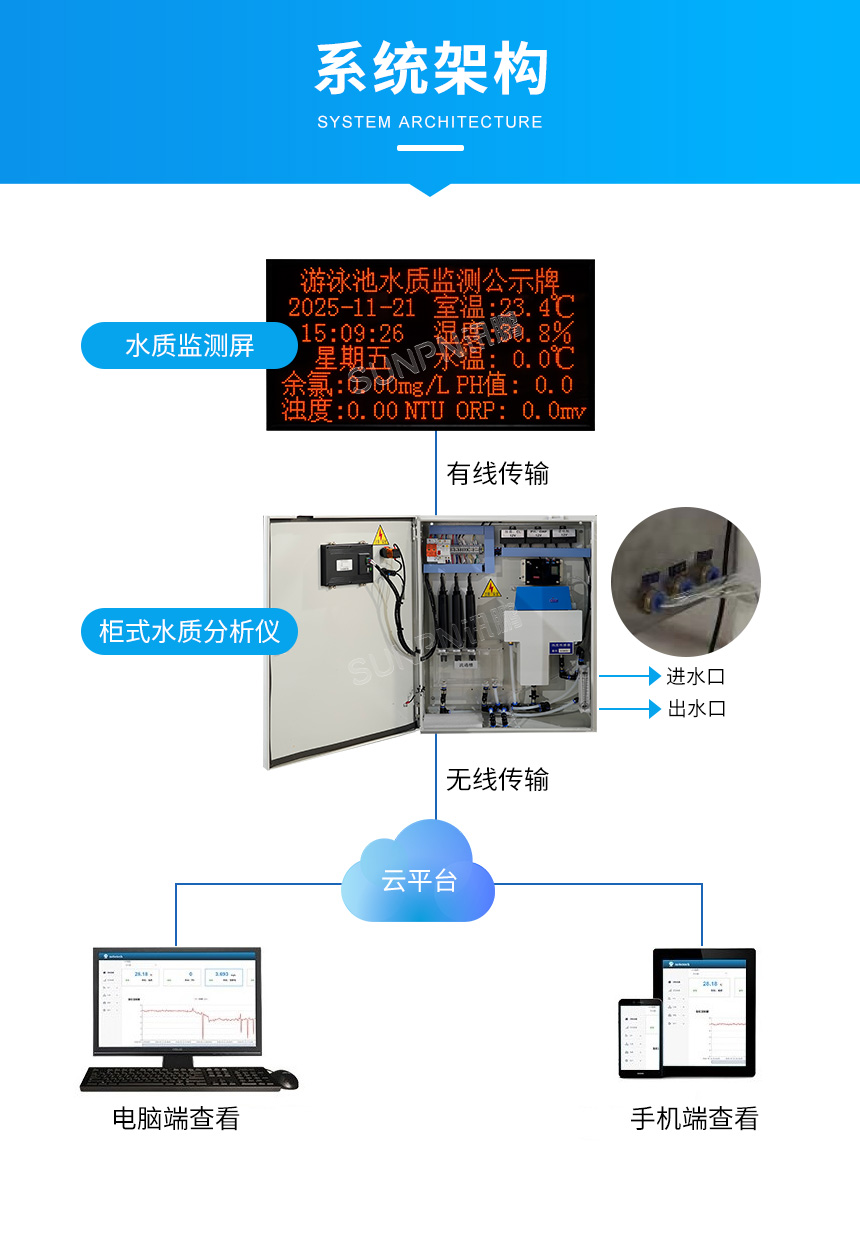

方案三：整体解决方案

时间自动运行，遥控器手动校正时间

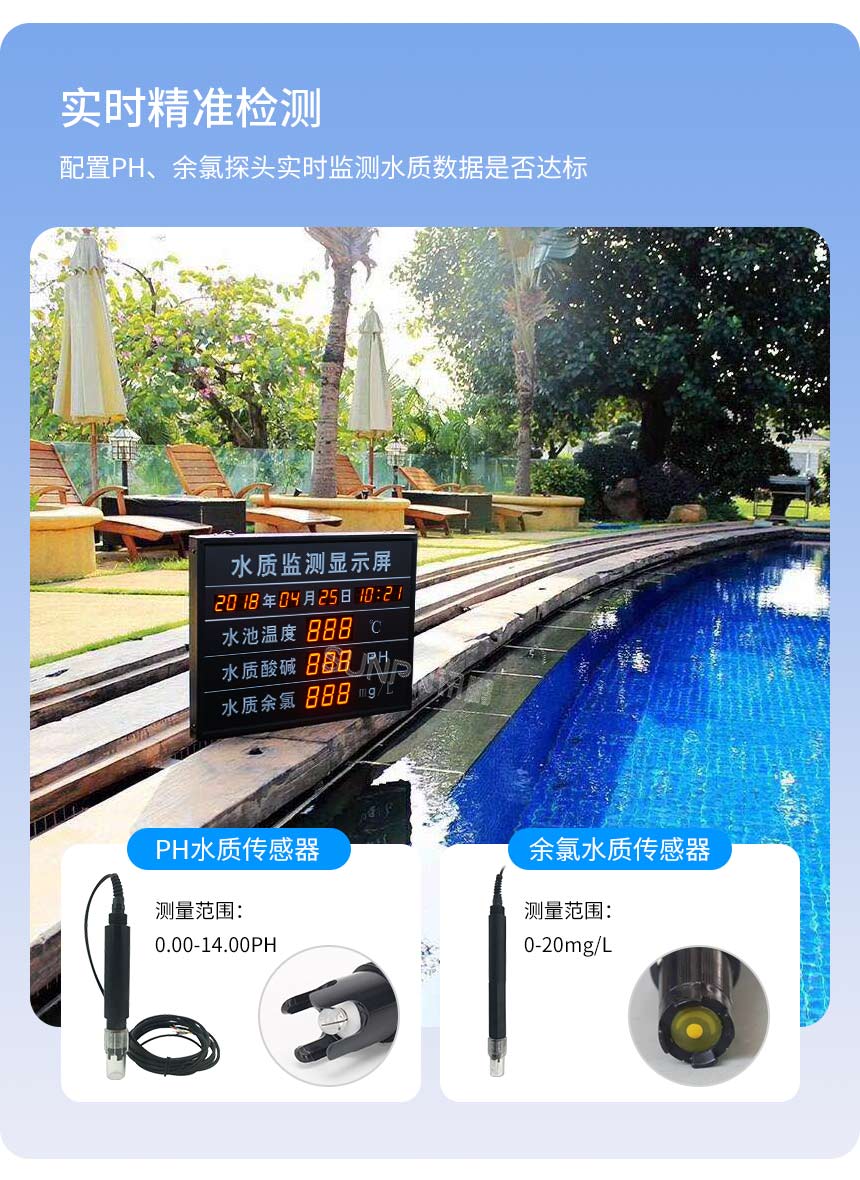

水温、环境温湿通过传感器采集，与显示屏无线对接---遥控器可设置环境温湿度和水温数据补偿值

ph值和余氯值通过遥控器编辑数据，或通过配套传感器自动采集实时更新

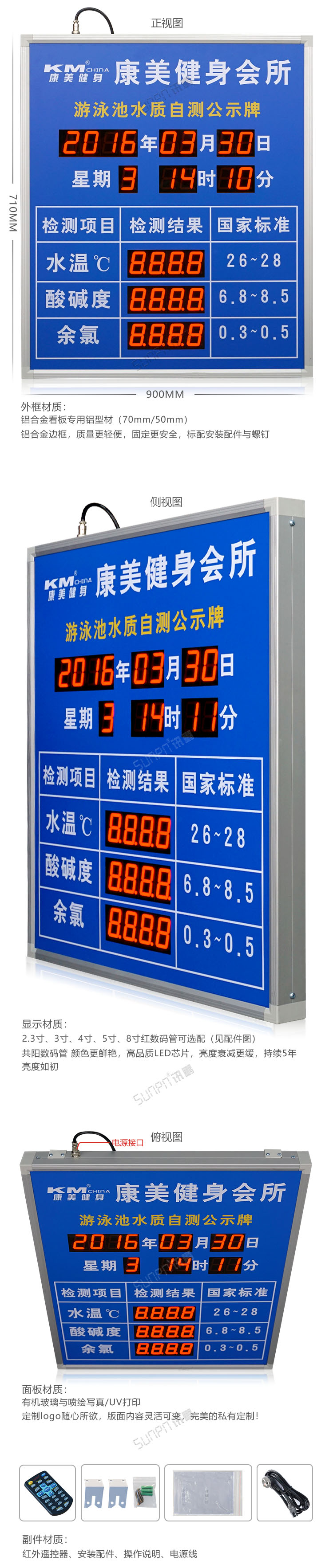

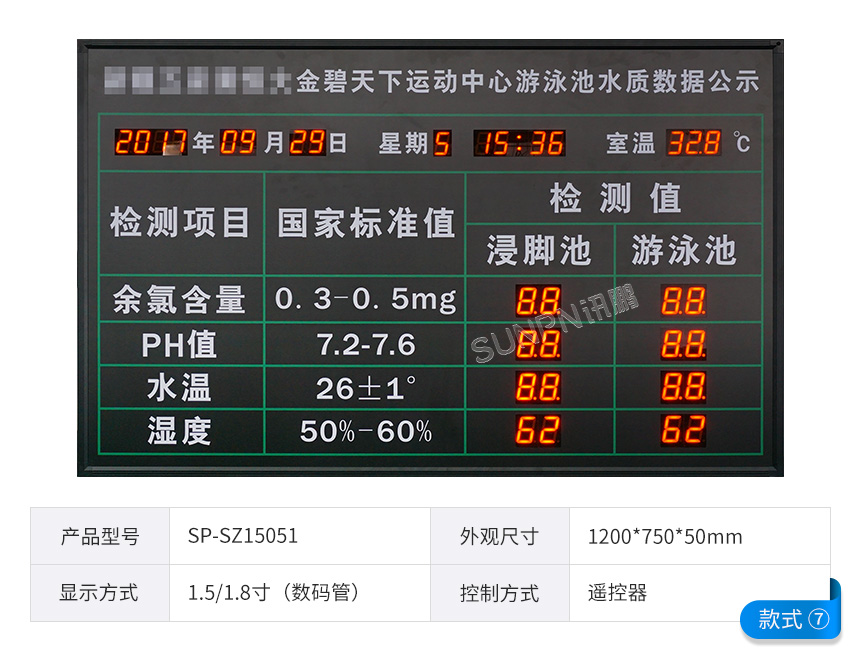

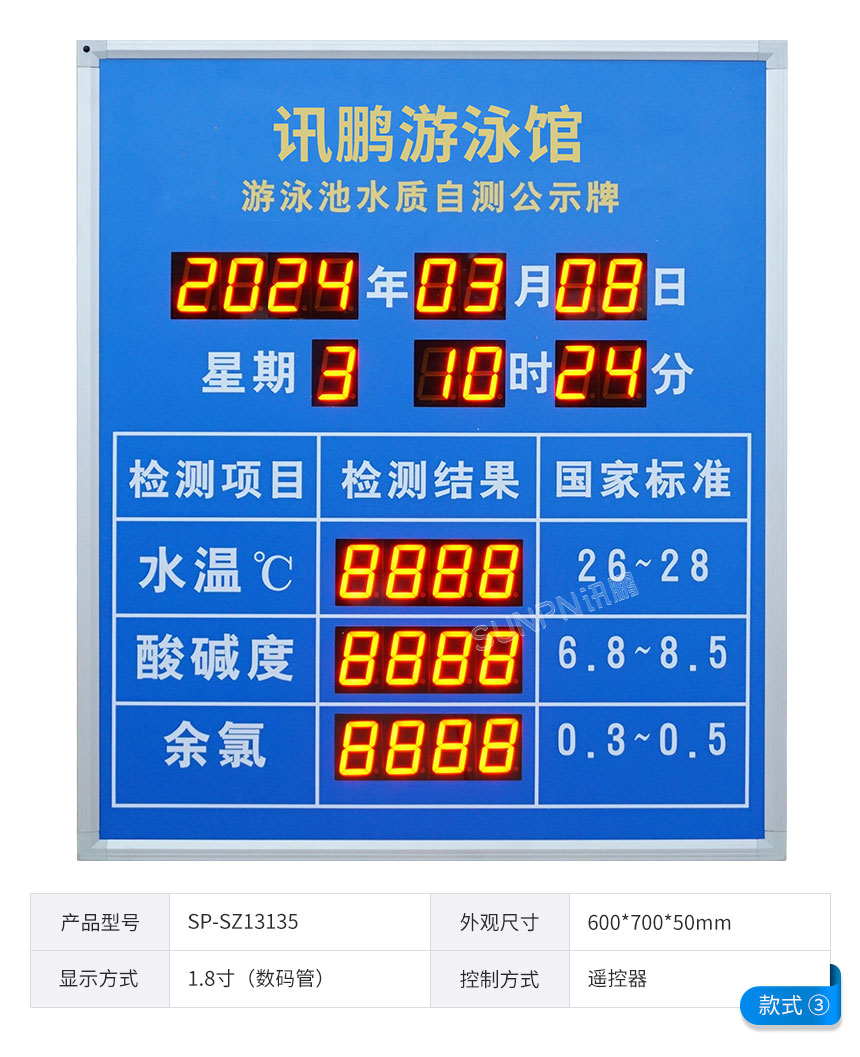

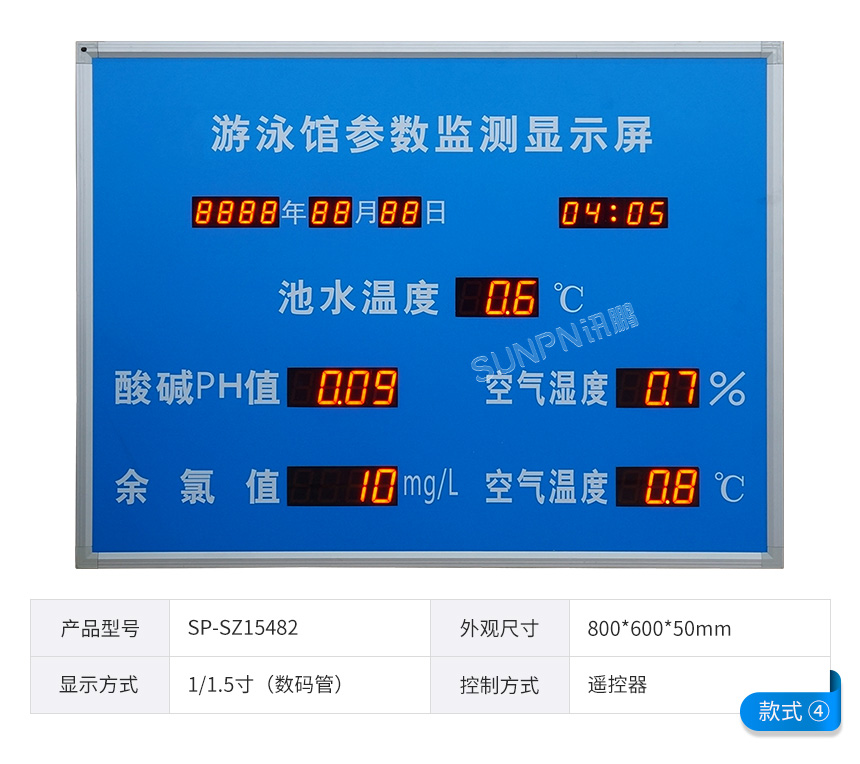

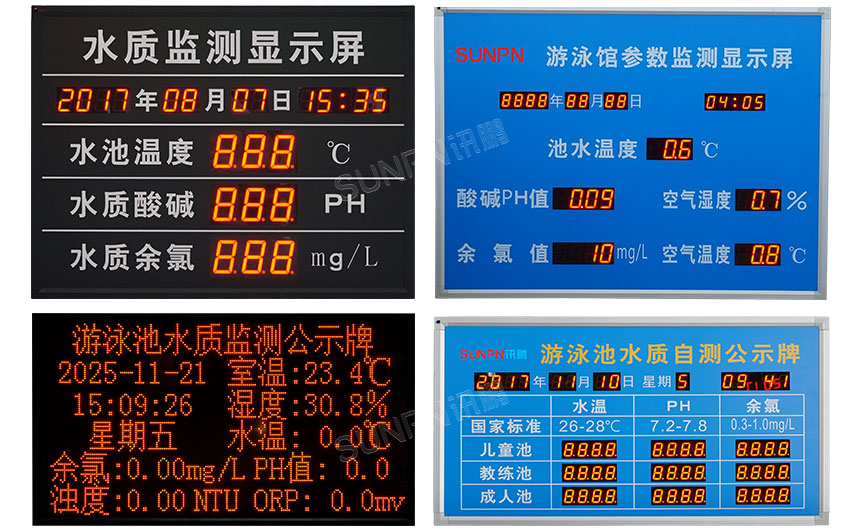

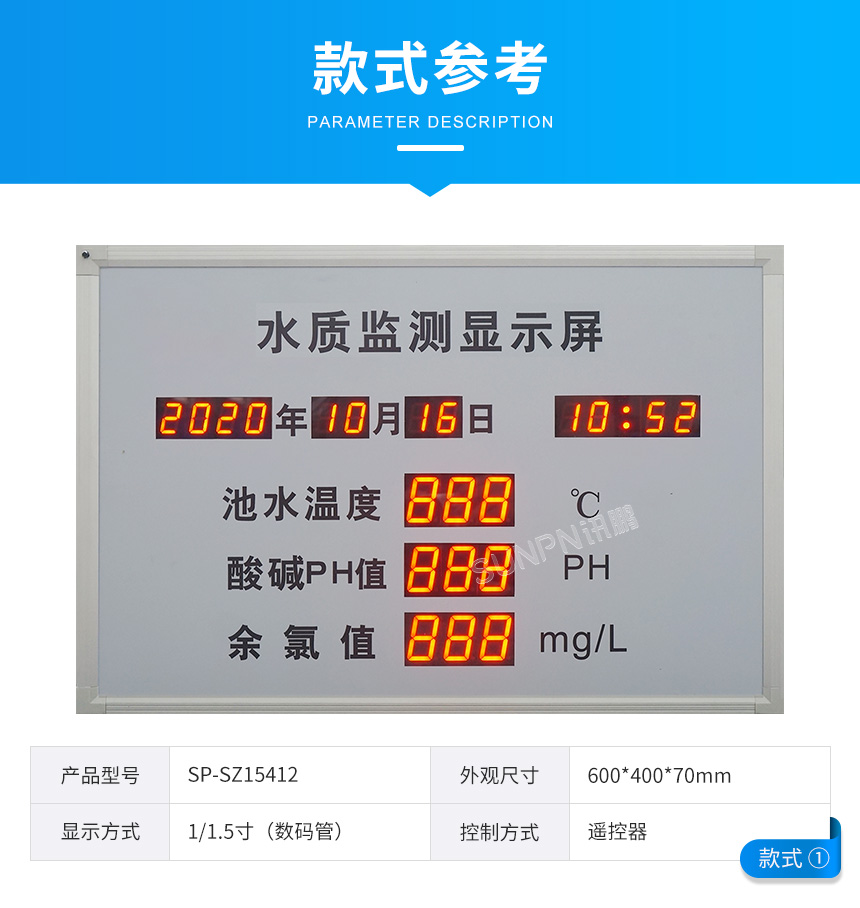

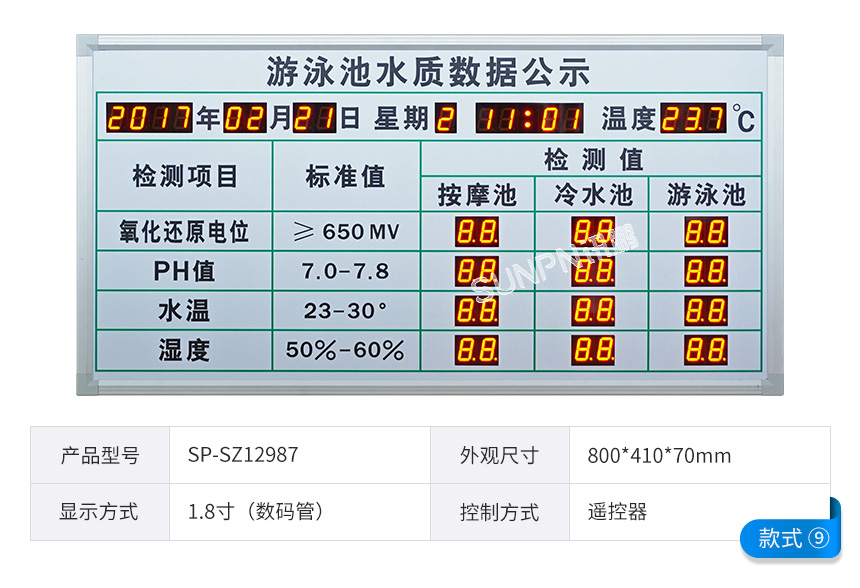

游泳池水质监测LED显示屏方案实例（方案一）

游泳池水质监测LED显示屏外框材质：

铝合金看板专用铝型材（70mm/50mm）

铝合金边框，质量更轻便，固定更安全，标配安装配件与螺钉

游泳池水质监测LED显示屏显示材质：

2.3寸、3寸、4寸、5寸、8寸红数码管可选配

共阳数码管 颜色更鲜艳，高品质LED芯片，亮度衰减更缓，持续5年

亮度如初

游泳池水质监测LED显示屏面板材质：

有机玻璃与喷绘写真/UV打印

定制logo随心所欲，版面内容灵活可变，完美的私有定制！

游泳池水质监测LED显示屏电气参数：

电源供电：AC220V/50Hz

工作环境：温度 -10℃～40℃  相对湿度＜85%

产品功耗：整屏＜50W

产品寿命：平均使用寿命≥10W小时，MTBF≥20000小时

遥控距离：红外遥控≤10M

数据保存：断电数据保存长达7天

外框尺寸：600mm(宽)*700mm(高)*50mm(厚)单面显示（尺

寸可按照要求定制）

安装方式：采用吊装/挂墙（客户可自选）

出线方式：出线方式在屏体左上角，电源插头为三角国标

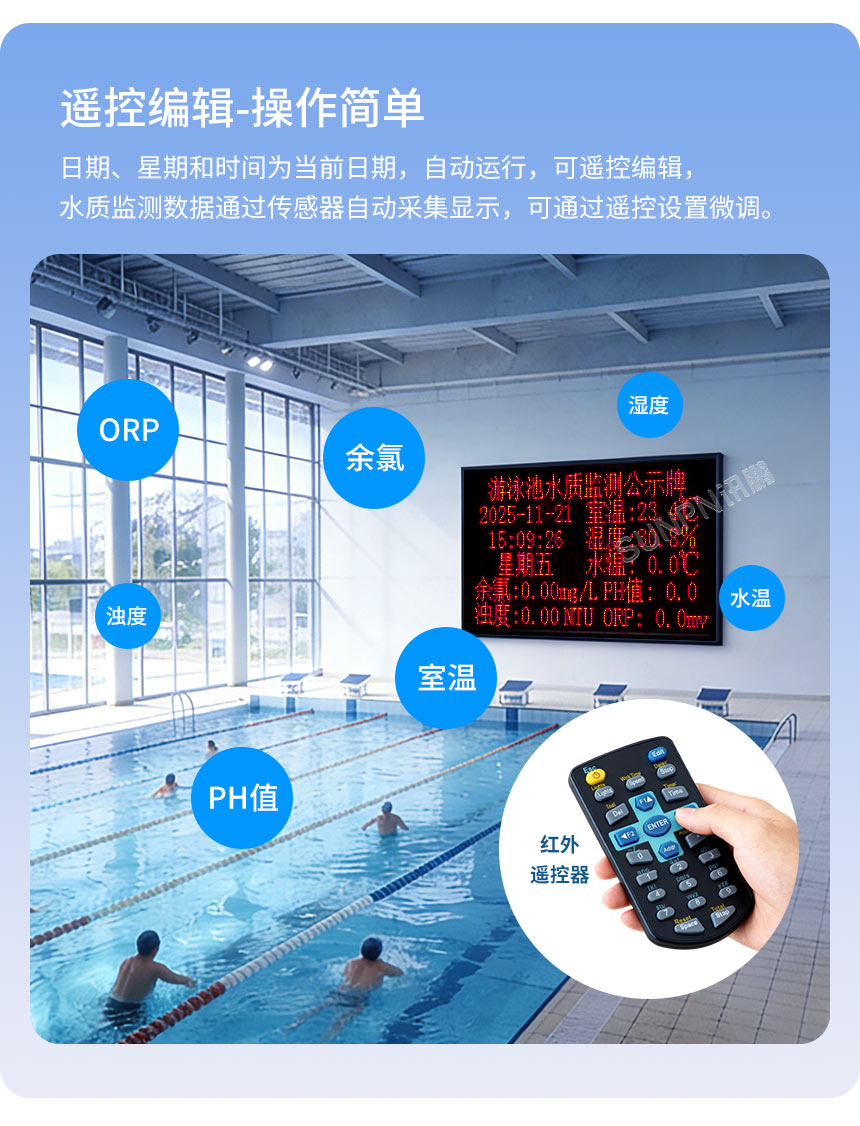

游泳池水质监测LED显示屏遥控器操作说明

一、编辑数据（水温、酸碱度、余氯）

①　按【Edit】进入，此时目标栏闪烁；

②　按【F1】/【F4】,上下切换闪烁菜单；

③　闪烁菜单处，通过数字键输入数据；

④　按【ENTER】，保存数据并退出；

⑤　按【ESC】，取消本次操作并退出；

二、设置时间

①　按【Time】,进入设置，光标在日期栏闪烁；

②　按【F2】光标向左移动；

③　按【F3】光标向右移动；

④　闪烁菜单处，数字键输入数据；

⑤　按【ENTER】，保存数据并退出；

⑥　按【ESC】，取消本次操作并退出；

注：输入无效时间将自动恢复当前有效时间；

此设置下依次输入的是20XX年XX月XX日XX时XX分。

三、软关机

①  正常显示下按【Model】可以软关机，再按恢复正常显示。

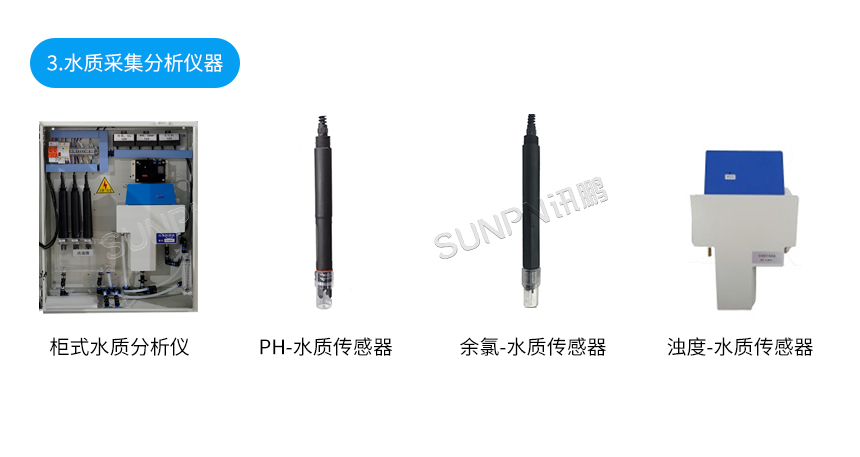

游泳池水质监测传感器介绍

游泳池水质监测传感器概述：

       挂壁式《LDPHRH 数位式二合一分析仪》，可同时针对水中酸碱 （PH）及氧化还原电位（ORP）参数进行侦测和控制输出，具高信赖度及精确的侦测能力，分析仪提供设定点继电器输出、PWM输出、比例式脉冲输出、以及RS485通讯界面，独特的飞轮装置，提供直观简易的操作方式，背光显示屏在黑暗的环境下也能轻松地进行操作。分析仪塑料外壳具有IP65防护等级。底板尺寸为550X620mm，防水、防尘、抗酸碱、耐腐蚀。

讯号输入：

待机控制

PH泵液位讯号（酸液）

ORP  电极

水流开关讯号

消毒剂泵液位讯号

温度电极

PH泵液位讯号（碱液）

PH  电极

2组继电器输出（PH 及 ORP）

3组脉冲讯号输出（PH 及 ORP）

1组报警输出

游泳池水质监测LED显示屏Modbus RTU通信协议

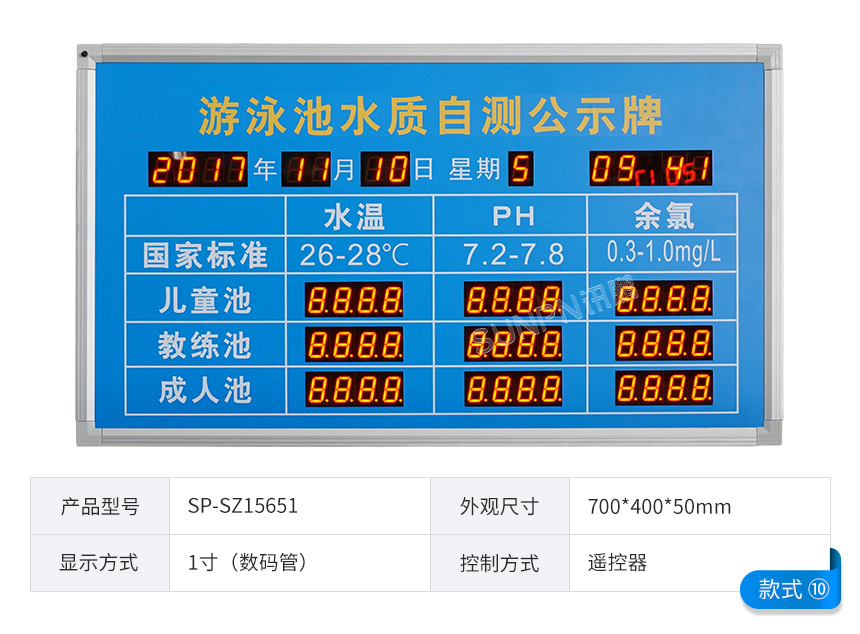

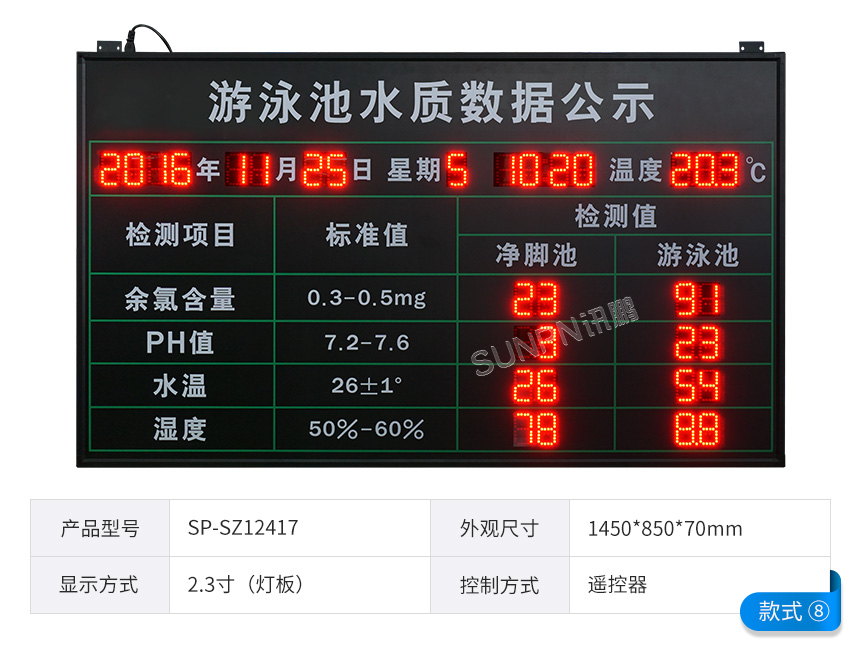

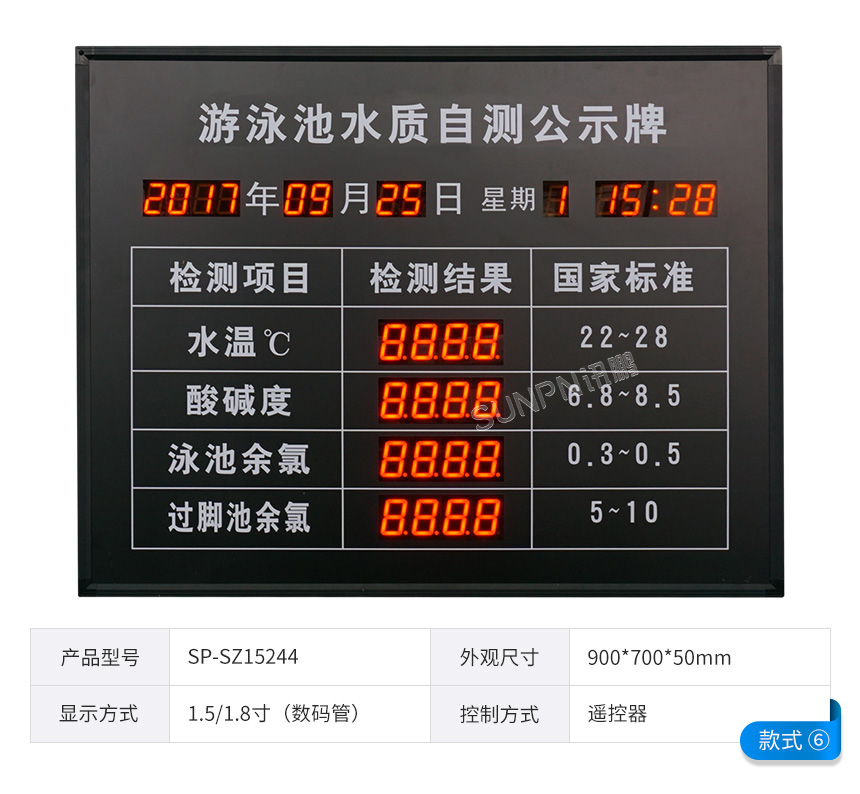

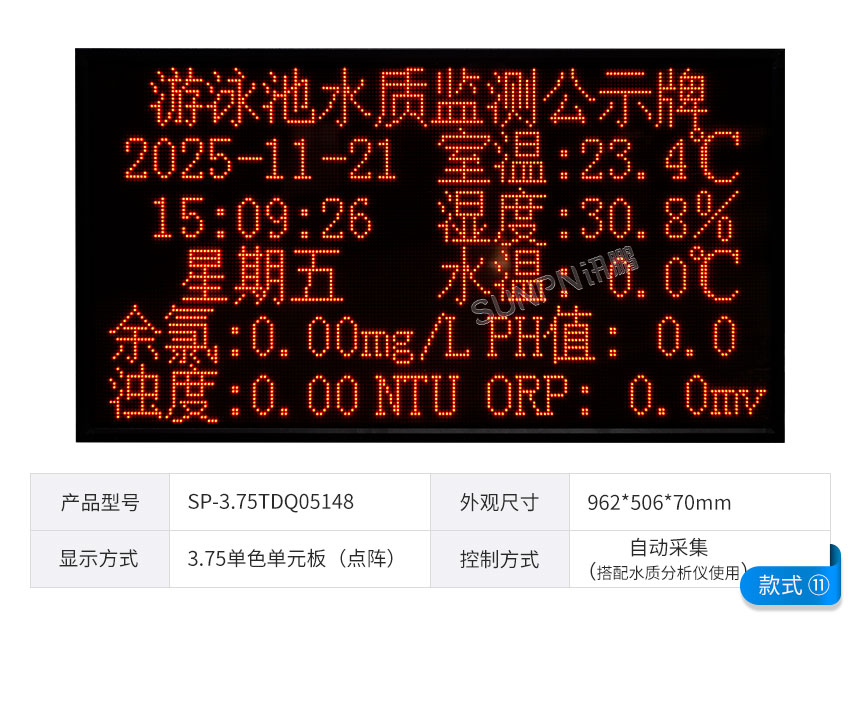

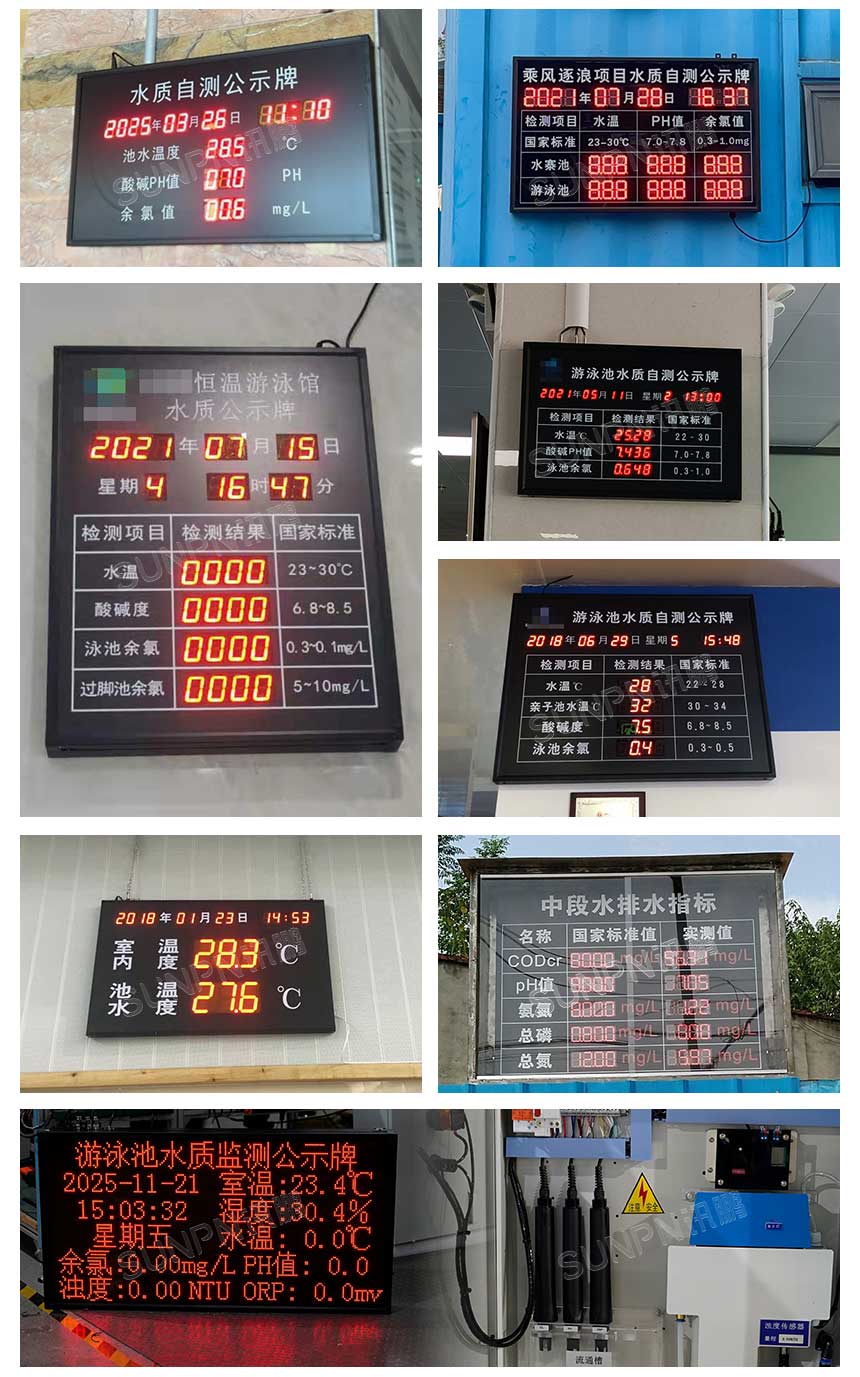

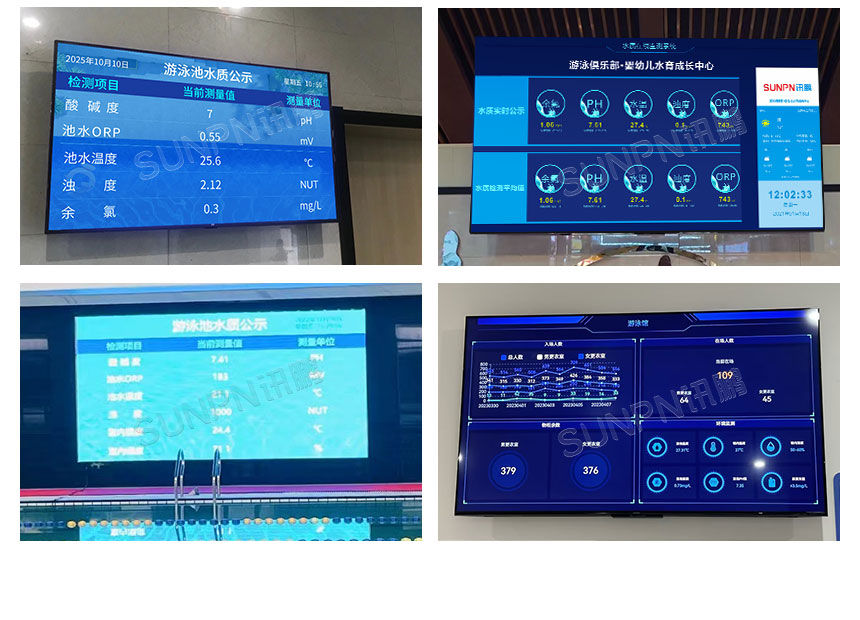

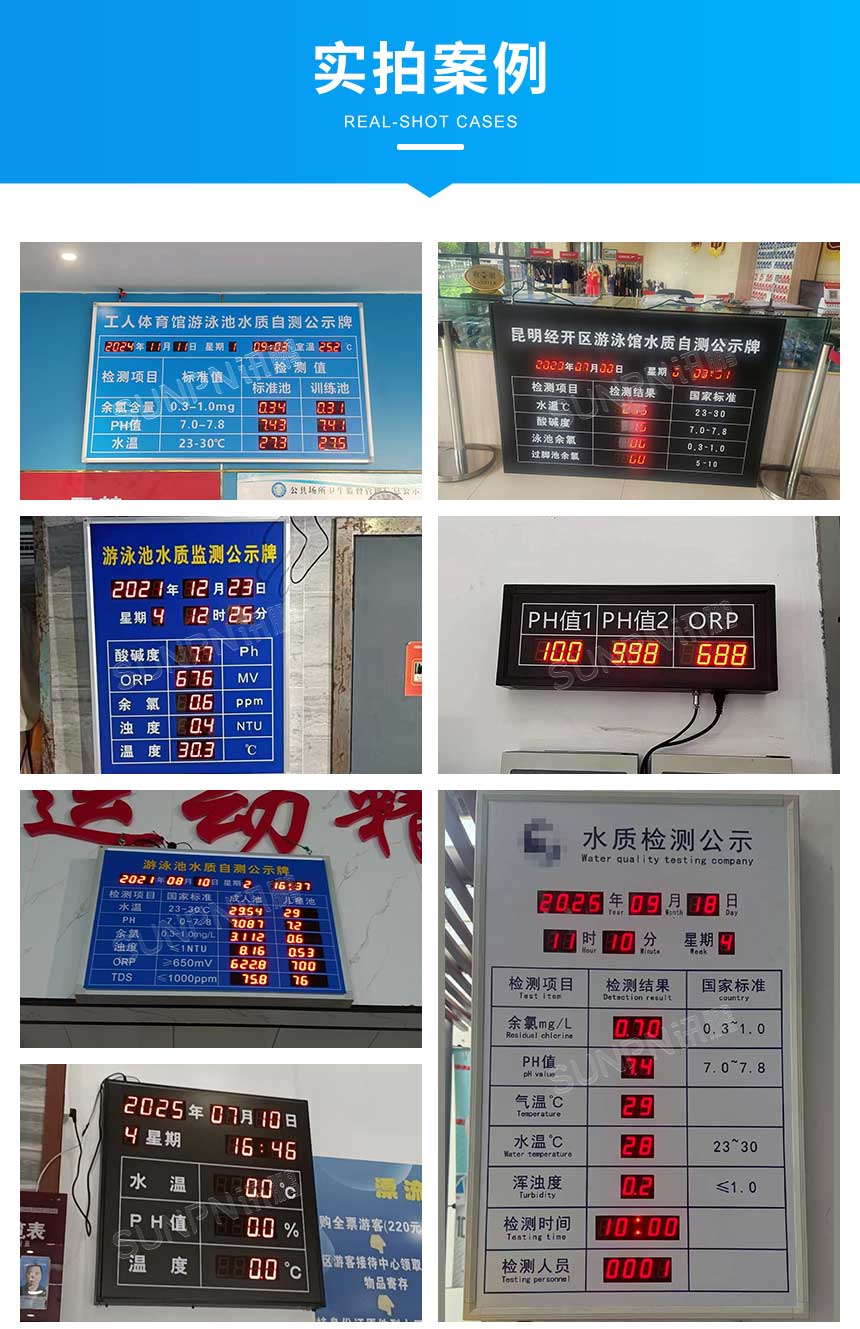

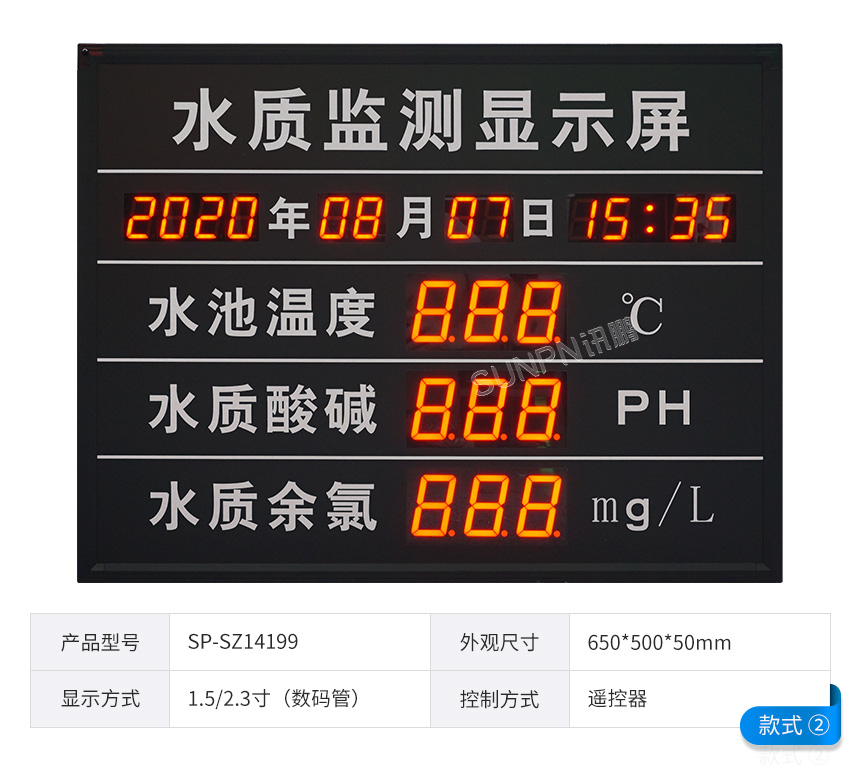

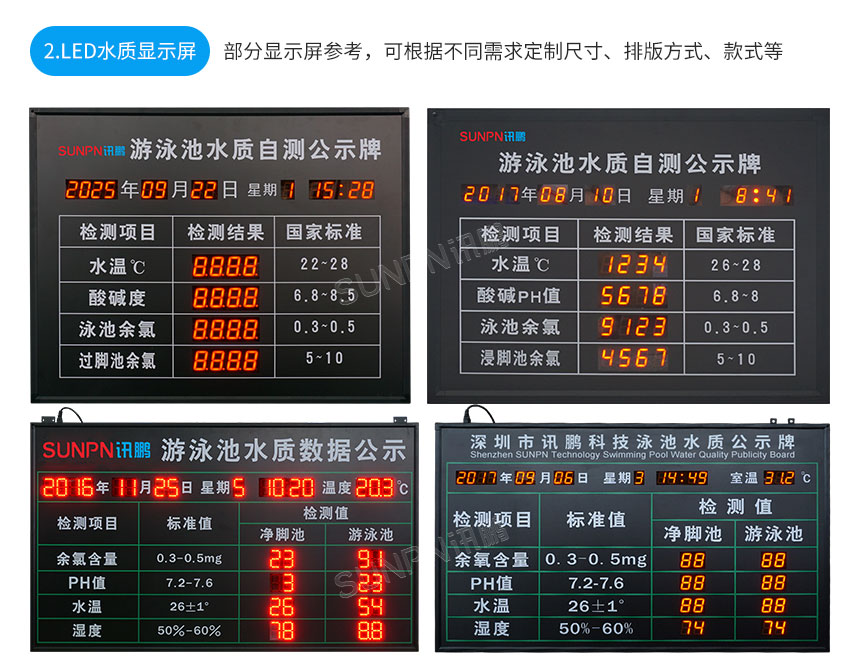

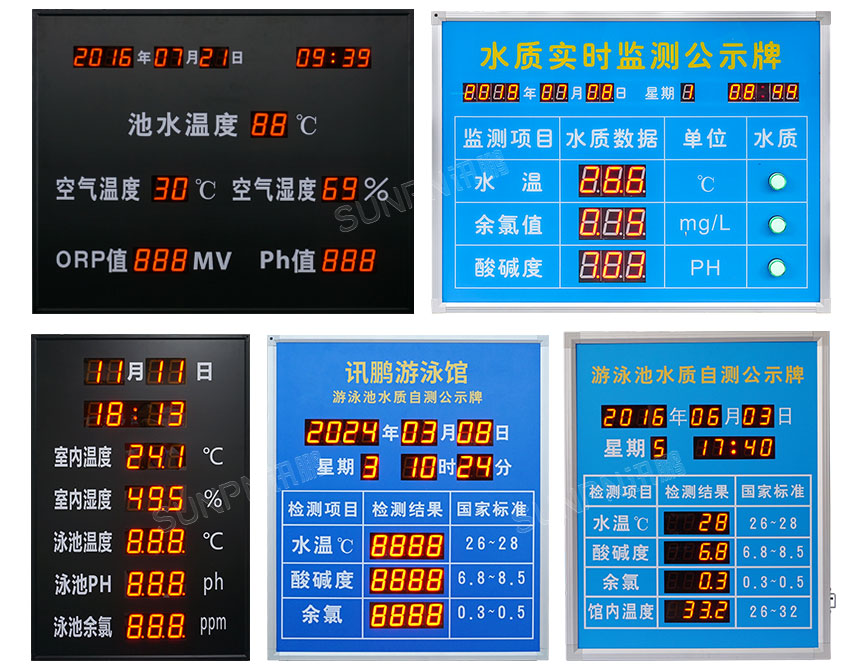

游泳池水质监测LED显示屏案例参考

游泳馆水质检测小知识：

检测项目有11项（浑浊度、PH值、尿素、菌落总数、总大肠菌群、游离性余氯、化合性余氯、水温、溶解性总固体、氧化还原电位、三卤甲烷），检测项目评价标准为《游泳池水质标准》（CJ 244-2007）。

游离性余氯：游泳池水需要保持一定量的余氯才能保证消毒效果，我国标准规定为0.3-0.5mg/L。但如果过高，也会对皮肤、黏膜产生刺激，严重时还会导致皮肤病、角膜炎等。

pH值：国家规定的游泳池水pH值范围在6.8-8.5，而最好的范围是在7.4-7.6，这个pH值对人体皮肤、眼睛不会产生刺激，较为舒服，而且能保证消毒药的消毒效果。

细菌总数：对于人工游泳池水质细菌总数的卫生标准值是≤1000个/ml。细菌总数超标容易引起红眼病、流行性结膜炎、中耳炎等。

大肠菌数：大肠菌群都是直接或间接地来自人和温血动物的粪便，它的存在表示水中可能有致病菌，有可能引起腹泻。

尿素：人的汗和尿里都有尿素，没洗干净就下水可能会有很多汗水流到池里，也不排除有不文明的人在池里小便。尿素如果超标就说明游泳池没有及时、足量补充新水。

浑浊度：说白了，就是水清不清澈。
