中国是世界上最大的太阳能生产国家，世界上最大的光伏市场，也是最大的能源消费国，传统的能源供应是无法满足日益增长的能源需求。

       而随着政府工作报告中首次提出要制定“互联网+”行动计划后，2015年4月，阿里云计算与阳光电源达成战略合作协议，基于全新发布的“智慧光伏云iSolarCloud”，共同推动新能源向“互联网+”的产业革新。

      “智慧光伏云”就是可以为用户建立标准化、精细化的运行维护管理平台，实现旗下所有光伏电站的实时标准数据信息共享、自动化管理、电站设备故障预警、远程专家咨询和大数据分析、收益结算、知识库建设等功能。讯鹏科技的太阳能发电站户外LED电子看板就是数据展现的一部分。

       发电站户外LED电子看板采用铁框/铝框烤漆结构，LED高亮灯板显示，可以从容应对户外的雨水天气和在阳光下依然显示清晰。数据可以通过MODBUS协议通讯或模拟量信号采集。在讯鹏科技的户外产品中，LED户外油价屏和大型电子钟已出口美国、英国、德国、西班牙、澳大利亚、日本、迪拜、西班牙、意大利、阿根庭、智力、泰国、加拿大、墨西哥、俄罗斯、沙特、菲律宾、越南等四十多个国家与地区，累计产销超过50000套。

发电站户外LED电子看板方案

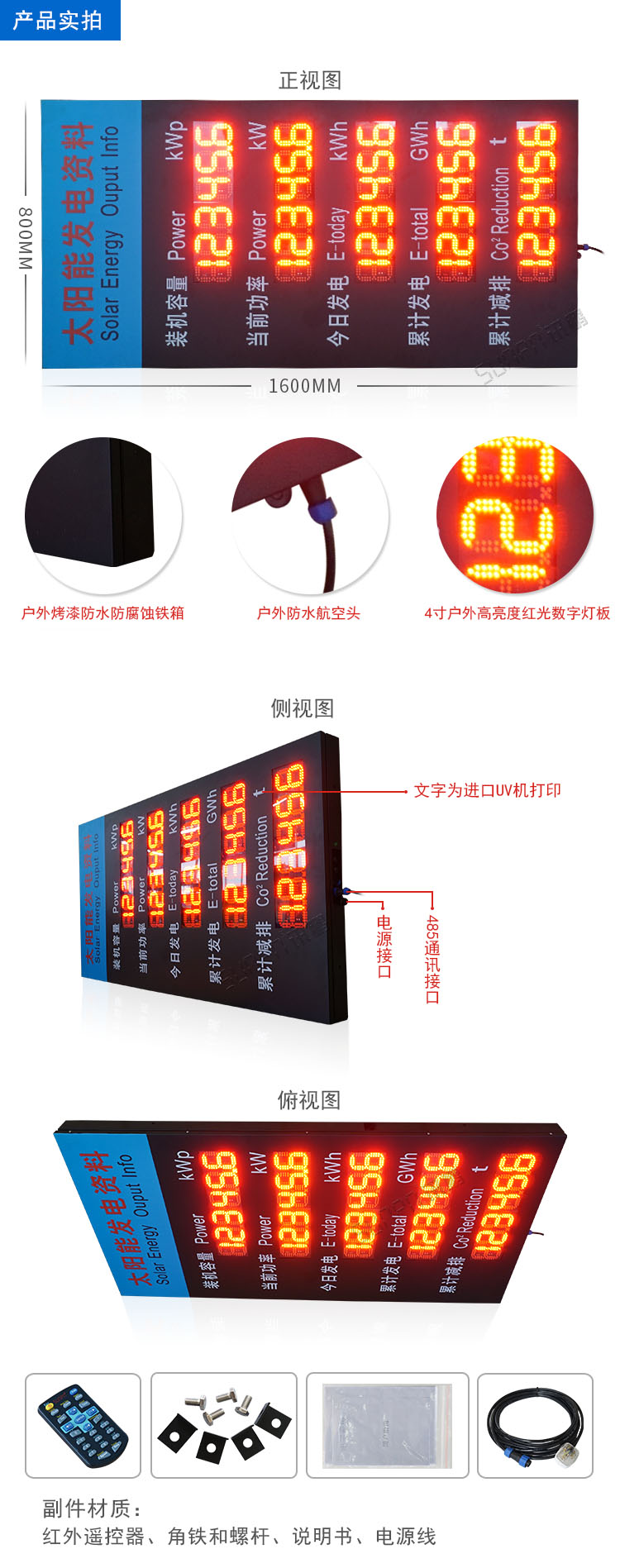

发电站户外LED电子看板产品实拍

发电站户外LED电子看板产品参数

电源供电：AC220V/50Hz

工作环境：温度 -10℃～40℃  相对湿度＜85%

产品功耗：整屏＜50W

产品寿命：平均使用寿命≥10W小时，MTBF≥20000小时

遥控距离：红外遥控≤10M

数据保存：断电数据保存长达7天

外框尺寸：800mm(宽)*1600mm(高)*80mm(厚)单面显示（铁箱）（尺寸可按照要求定制）

安装方式：角铁【户外】

出线方式：出线方式在屏体左下角，电源插头为三角国标

箱体工艺：烤漆铁箱、uv打印、高亮度红光灯板

输入方式：25键遥控

数码管规格：4.0寸共阳灯板

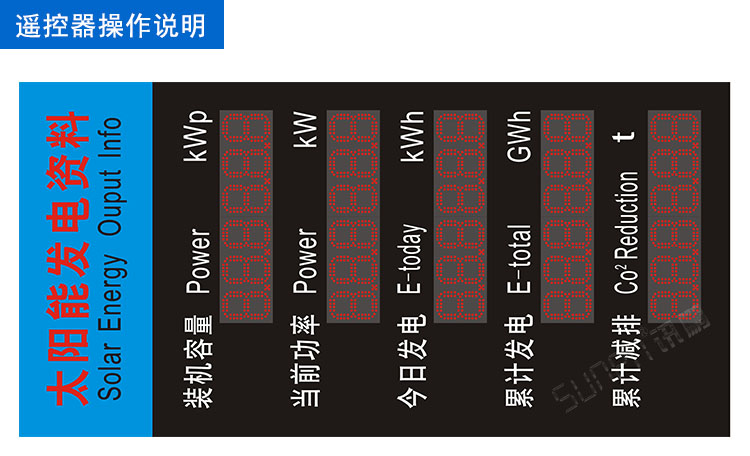

发电站户外LED电子看板遥控器操作说明

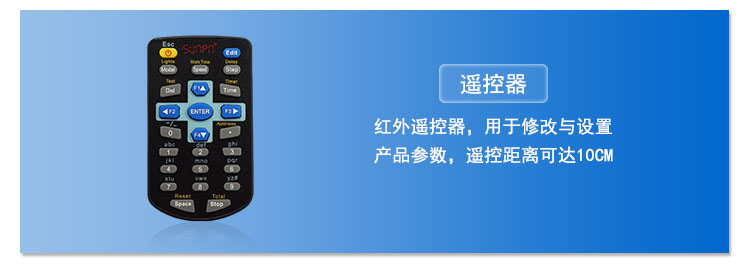

遥控器操作说明

一、编辑数据（装机容量、当前功率、今日发电、累计发电、累计减排）

1 )按【E d i t】键进入数据编辑，光标在【装机容量】栏闪烁；

2 )按【F 4】键，切换到下一【当前功率】栏闪烁，以此类推；

3 )按【F 1】键，切换到上一【装机容量】栏闪烁，以此类推；

4 )光标闪烁栏处，按【数字】键输入相应数据；

5 )按【E N T E R】键，数据保存并退出；

6 )按【E s c】键，取消本次操作并退出；

二、一键清零

1 )按【D e l】键，清零项闪烁；

2 )按【E N T E R】键，数据清零并退出；

3 )按【E s c】键，取消本次操作并退出；

4 )编辑数据时按【D e l】键可单独清零。

三、软关机

1 )按【E S C】键进入软关机，屏幕不显示；

2 )再按【E S C】键，屏幕恢复正常显示。

四、设置本机I D

1 )按【E s c】键进入软关机，屏幕不显示；

2 )按【.】键进入本机I D设置状态，光标在【目标产量】栏闪烁；

3 )光标闪烁栏处，按【数字】键输入相应数据；

4 )按【E N T E R】键，数据保存并退出；

5 )按【E s c】键，取消本次操作并退出；

注：本机I D设置范围1—2 5 5。

五、复位参数

1 )按【E s c】键进入软关机，屏幕不显示；

2 )按【S p a c e】键,主机全闪；

3 )按【E N T E R】键，数据复位并退出；

4 )按【E s c】键，取消本次操作并退出；

注：复位参数是将数据恢复至出厂设置状态。

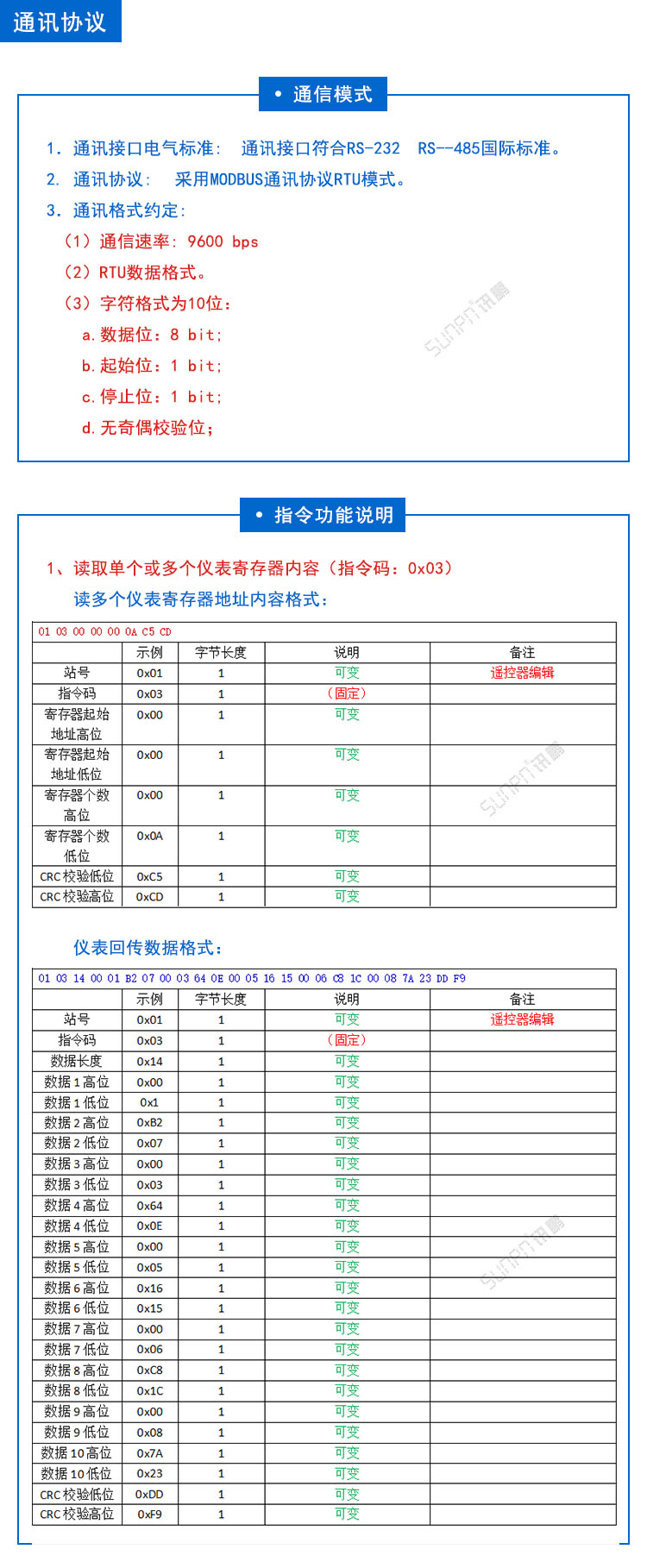

发电站户外LED电子看板通讯协议示例

采用MODBUS通讯协议RTU模式

发电站户外LED电子看板方案选择

户外防水    高亮度

工艺：1、箱体为户外烤漆铁箱、2、uv打印文字和图像，3、数字为户外高亮度红光灯板。

方案一

功能说明：

1、采集3路4-20ma信号，数据实时更新。

2、显示格式：如下图，数据均精确到小数点后一位。

   流量对应   1000.0

   氨氮       50.0

   COD        500.0

3、可遥控器设置量程范围。

4、可遥控器设置数据补偿值，范围±9.9。

方案二

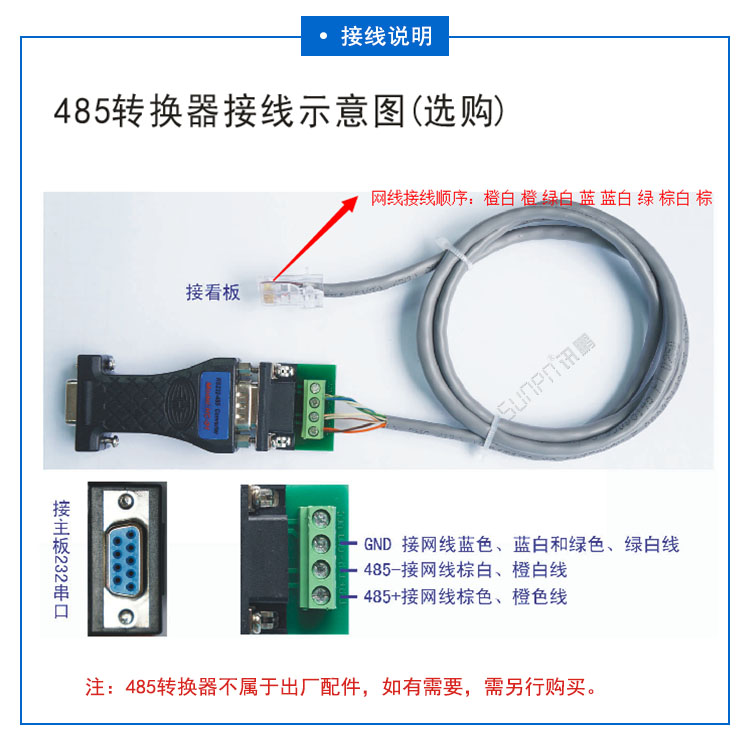

1、通讯方式：RS485.

2、数据更新方式：显示屏为从站，

3、通讯协议：标准MODBUS-RTU协议格式。

4、第一二行数据格式：88888.8

5、第三四五行数据格式为：888888
