近年来，农业大棚种植为提高人们的生活水平带来极大的便利，得到了迅速的推广和应用。种植环境中的土壤温度、水分等环境因素对作物的生产有很大的影响。运用大数据的理念、技术和方法手段，利用GPS定位、农田遥感监测、智能农机具等采集监测的多类型异质、海量数据综合处理与分析， 能够实现设施农业生产各个环节的精准管理。可根据监测需求安装对应传感器，监测土壤温度、土壤电导率、土壤PH值、地下水水位、地下水水质以及空气温度、空气湿度、光照强度、风速风向、雨量等信息，收集全面、精准的数据。当数据采集完成后，传输设备会把数据发送到农业大棚LED电子看板进行显示，并发送至服务器储存和分析，及时、准确地提供各监测点的土壤墒情状况，为减灾抗旱等生产管理提供了重要的基础信息。

       实现传统统计数据及农业资源管理信息的整合，对农场不同地块的农作物进行有针对性的种植管理。

       对种植影响因素差异性较大的不同区域定量获取影响作物生长的环境因素(如土壤肥力、含水量、苗情、病虫害等)信息，分析影响区块产量差异的原因，采取技术上可行、经济上有效的耕作措施，区别对待，按需实施的“精准农业”。

       农业大数据时代，不仅可以通过建立综合的数据平台，调控农业生产，还可以记录分析农业种植养殖过程、农产品流通过程中的动态变化，通过分析数据，同时结合经验，制定一系列调控和管理措施，使农业高效有序发展。

农业大棚LED电子看板方案

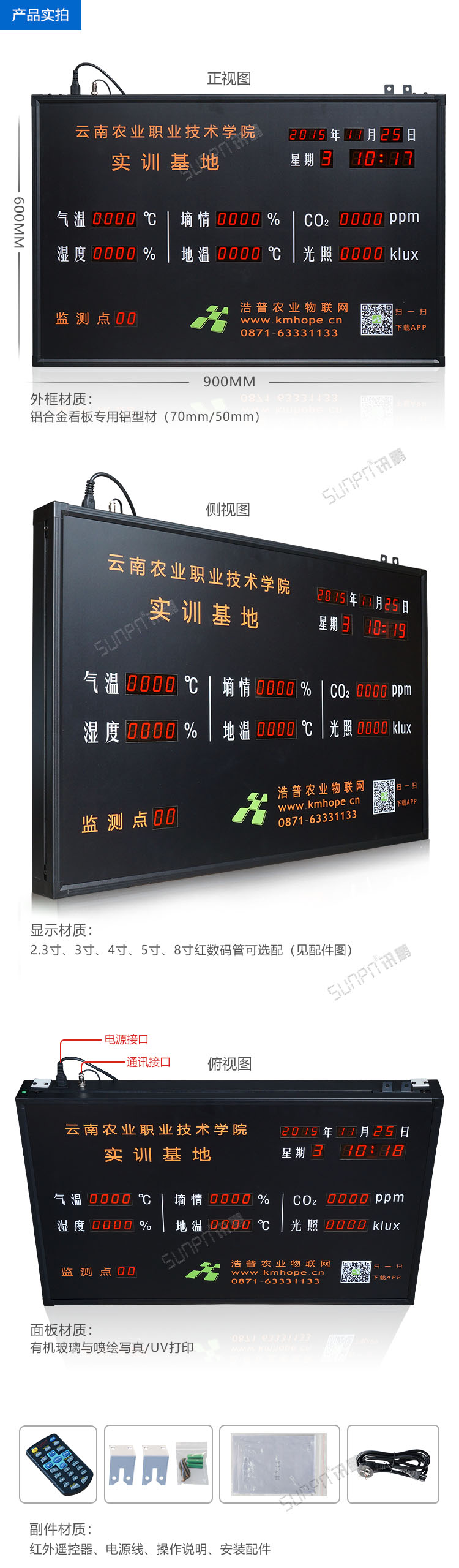

一、农业大棚LED电子看板产品实拍

二、农业大棚LED电子看板材质简述：

  1、外框材质：铝合金看板专用铝型材（70mm）

  2、面板材质：有机玻璃与喷绘写真。

  3、显示材质：0.8寸、1寸、1.2寸共阴数码管。

  4、副件材质：红外遥控器，TTL通讯。

三、农业大棚LED电子看板产品参数：

  1、电源供电：AC220V/50Hz

  2、工作环境：温度 -10℃～40℃  相对湿度＜85%

  3、产品功耗：整屏＜50W

  4、产品寿命：平均使用寿命≥10W小时，MTBF≥20000小时

  5、遥控距离：红外遥控≤10M

  6、数据保存：断电数据保存长达7天

  7、外框尺寸：900mm(宽)*600mm(高)*70mm(厚)单面显示

（尺寸可按照要求定制）

  8、安装方式：采用吊顶方式安装（客户可吊装/挂墙/台面方式安装）

  9、出线方式：出线方式在屏体左上角，电源插头为三角国标。

四、农业大棚LED电子看板功能说明：

1、看板通过TTL通讯下发数据，看板为从机模式。

2、通讯协议卖家定义。

3、下发信息可以显示小数点、负数、空白。除时间外所有的文字信息均为通讯下发。例如：-1.23。

4、时间为自动运行，遥控器修正。

5、ttl通讯出4根线 RXD TXD GND VDD（5v电压）

农业大棚LED电子看板遥控器操作说明

遥控器操作说明

一、编辑数据（气温、湿度、墒情、地温、CO2、光照）

①　按【Edit】进入，此时光标栏闪烁；

②　按【F1】/【F4】,上下切换闪烁菜单；

③　闪烁菜单处，通过数字键输入数据；

④  按【Model】，可对正在编辑的数码管消隐

⑤　按【ENTER】，保存数据并退出；

⑥　按【ESC】，取消本次操作并退出；

注：编辑小数点在后一位数码管内编辑

二、设置时间

①　按【Time】,进入设置，光标栏闪烁；

②　按【F2】光标向左移动；

③　按【F3】光标向右移动；

④　闪烁菜单处，数字键输入数据；

⑤　按【ENTER】，保存数据并退出；

⑥　按【ESC】，取消本次操作并退出；

注：输入无效时间将自动恢复当前有效时间；

此设置下依次输入的是20XX年XX月XX日XX时XX分XX秒。

三、软关

①　正常显示下按【ESC】可以软关机，再按恢复正常显示。

四、复位参数

①　按【Esc】,主机处于关机状态；

②　再按【Space】,主机处于全闪状态；

③　按【ENTER】，复位数据并退出；

④　按【ESC】，取消本次操作并退出；

注：复位参数是将内部参数都恢复至出厂设置状态。

4芯航空头：(4芯线)说明:

①1脚接A下载座的GND(黑线)

②2脚接A下载座的VCC(红线)

③3脚接A下载座的TXD(白线)

④4脚接A下载座的RXD(黄线)

农业大棚LED电子看板通信协议

一、命令框架定义

1、通讯界面RS-232

2、通讯参数

a.波特率：19200 bps;

b.数据位：8 bit;

c.起始位：1 bit;

d.停止位：1 bit;

e.无奇偶校验位；

注：

●均是十六进制收发，先将十进制改为十六进制，高字节在前，低字节在后

●校验码=起始码与校验码之间所有数据之和（不含起始码与校验码）;取低字节

●若编辑时下发数据，则看板会返回“X”的指令（2A 地址 58 校验码 0A）

二、具体命令格式定义（高字节在前，低字节在后）

1、常规数据（气温、湿度、墒情、地温、CO2、光照）

A．读常规数据：

下发命令格式=0x3A+地址码（0X01）+0x4D“M”+校验码+ 0x0A；

返回命令格式=0x2A+地址码（0X01）+0x4D“M”+0x1A（数据长度，1字节)+气温（4字节）+湿度(4字节)+墒情（4字节）+地温（4字节）+C02（4字节）+光照（4字节）+监测点（2字节）校验码+0x0A；

2、写常规数据（气温、湿度、墒情、地温、CO2、光照）

下发命令格式=0x2A+地址码（0X01）+0x6D“m”+0x1A（数据长度，1字节)+气温（4字节）+湿度(4字节)+墒情（4字节）+地温（4字节）+C02（4字节）+光照（4字节）+监测点（2字节）校验码+0x0A；

返回命令格式=0x2A+地址（0X01）+0x6D“m”+校验码+ 0x0A;

注：

●校验码=起始码与校验码之间所有数据之和（不含起始码与校验码）;

●当要显示小数点时，数据加上0x10；消隐：数据位为0x0A；

●显示负数：数据位为0x0b。
