现在许多工业设备都是采用标准的电压、电流模拟量信号和热电偶、热电阻温度传感器信号。普通的电压和电流信号经过A/D转换成为0~32000 或者-32000~32000 之间的整数。温度传感器信号被直接转换为摄氏度（或华氏度）温度值，省去了复杂的温度值换算。讯鹏的LED电子看板就是把设备的模拟量转换为实际的数字量显示出来，方便管理者和操作者实时了解生产状况，比如工业级温度显示屏、出水压力看板、计米器等度量设备。

       4-20mA. DC(1-5V.DC)信号制是国际电工委员会( IEC )过程控制系统采用的模拟信号传输标准。我国也采用这一国际标准信号制，仪表传输信号采用4-20mA.DC，接收信号采用1-5V.DC，即采用电流传输、电压接收的信号系统。

       采用电流信号的原因是不容易受干扰，因为工业现场的噪声电压的幅度可能达到数V，但是噪声的功率很弱，所以噪声电流通常小于nA级别，因此给4－20mA传输带来的误差非常小；电流源内阻趋于无穷大，导线电阻串联在回路中不影响精度，因此在普通双绞线上可以传输数百米；由于电流源的大内阻和恒流输出，在接收端我们只需放置一个250欧姆到地的电阻就可以获得0－5V的电压，低输入阻抗的接收器的好处是nA级的输入电流噪声只产生非常微弱的电压噪声。

       上限取20mA是因为防爆的要求：20mA的电流通断引起的火花能量不足以引燃瓦斯。下限没有取0mA的原因是为了能检测断线：正常工作时不会低于4mA，当传输线因故障断路，环路电流降为0。

工业级温度显示屏方案

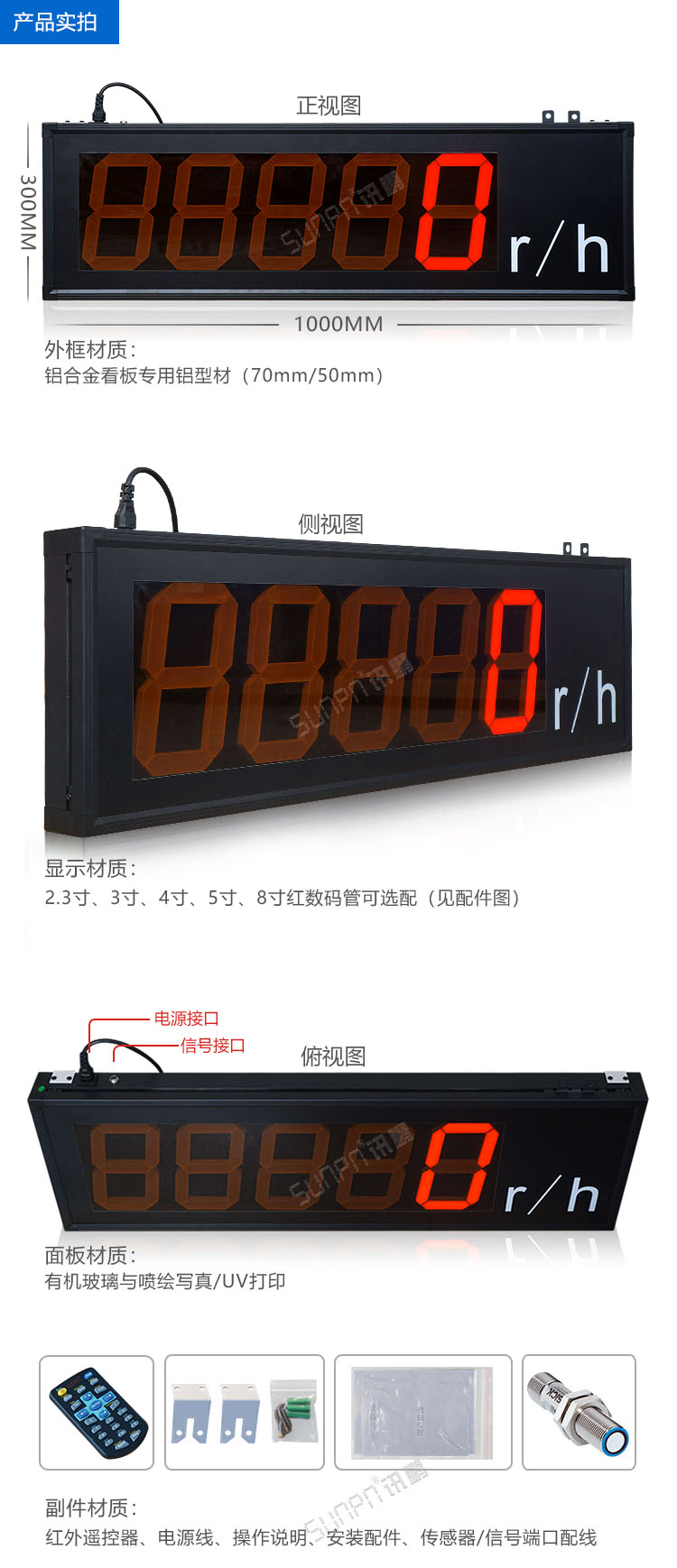

产品实拍

LED电子看板产品参数

电源供电：AC220V/50Hz

工作环境：温度 -10℃～40℃  相对湿度＜85%

产品功耗：整屏＜50W

产品寿命：平均使用寿命≥10W小时，MTBF≥20000小时

遥控距离：红外遥控≤10M

数据保存：断电数据保存长达7天

外框尺寸：1000mm(宽)*300mm(高)*70mm(厚)单面显示（黑色铝合金）（尺寸可按照要求定制）

安装方式：挂墙

出线方式：出线方式在屏体左上角，电源插头为三角国标

数码管规格：8.0寸共阳数码管

定制LED电子看板4-20ma模拟量0-5v信号显示屏案例分析

场景设定方案一：直接配金属开关传感器采集印刷机转速

速度通过接近开关采集，显示5位数字，单位为：r/h，不需要显示小数点，停止时显示一位零

假设每分钟机器转500，实际每小时就应该显示30000，500*60=30000.60为变量 ，需要可以通过遥控器修正

数据中百位后两位数字用零显示即可，数据只在百位和百位以上变化（机器一分钟是最快1000转，小时就显示60000或70000，最慢是每分钟5圈，显示器显示300或400）

场景设定方案二：用户设备可输出模拟量信号

看板显示转速

显示格式为：88888 r/h

通过4-20ma/0-5V/0-10v信号输入

1、用户可自行设置量程范围

2、 可设置数据补偿±9.9

设置方式：红外遥控器

场景设定方案三：用户设备/PLC可输出通讯信号

看板通过RS485与PLC对接

看板为从站模式/看板为主站

通讯协议为MODBUS-RTU/并提供寄存器地址

我司向客户提供通讯协议格式

显示格式：88888 r/h

讯鹏LED电子看板显示数码管尺寸选择

模拟量电子看板可定制范围与应用场景

讯鹏工业数据显示电子看板案例参考
