LED电子看板解决方案概述

       生产管理看板系统是指用于车间或生产线目视化管理(VM,Visual Management)的一种表现形式，即对数据、生产状态等的情况一目了然地表现，主要是对于生产进度、生产状态进行的透明化管理设备。传统的看板依靠人用笔把一天的生产情况记录在黑板或白板上,这种方式明显已跟不上现代社会飞速发展的今天,不仅费时费力,而且不能实时了解生产进度与当前的生产状况。电子看板则通过利用形象直观而又色彩适宜的各种视觉感知信息来组织现场生产活动，了解实时的生产进度、产能、以及不良数等等。目视管理依据人类的生理特征，在生产现场充分利用信号灯、标识牌、符号颜色等方式来发出视觉信号，鲜明准确地刺激人的神经末梢，快速地传递信息，形象直观地将潜在的问题和浪费现象都显现出来。以便车间管理人员可以及时掌握管理现状和必要的情报，从而能够快速制定并实施应对措施。因此，生产管理看板是发现问题、解决问题的非常有效且直观的手段，是优秀的现场管理必不可少的工具之一；它是6s的基本工具。

       电子看板系统还可以开发上位机软件，在让生产管理人员实时掌握生产进度和发现生中存在的问题的同时，系统还可以在服务端自动生成更完善的生产报表，并设置自动导出Excel表格和打印。系统还可通过软件进行生产的排程（预先输入近期的生产单号和数量等信息），进行生产信息的采集和计算（包括产量，不良品，效率，等…），其他部门的人员（跟单、业务、经理等）也可以通过局域网查看生产线的实时进度，更好的安排下一步的生产与出货等事宜。生产管理看板在实现了生产数据的现场可视化的同时，也从企业管理模式方面大大的提升了企业的整体形象。

电子看板能给您带来什么？

优化管理模式----可视化管理，实时生产数据查看，合理调整生产

提升企业形象----管理模式的升级，现代化的车间管理设备

加快响应速度----报警功能可增进跟部门间的合作，实时生产进度引导下工序的生产安排

减少中间环节----局域网客户端查看生产进度，让其他部门人员（跟单、业务、经理等）更合理的安排下一步事宜

提高生产效率，节省人力资源----根据实时生产数据及时调整生产配备,降低人力物力资源浪费

降低不良品数量，控制成本----根据实时不良数和不良率及时更正错误的作业方式，最大限度的降低生产材料浪费

提高报表质量----系统服务端自动生成完善的生产报表，并可设置自动导出Excel表格和打印

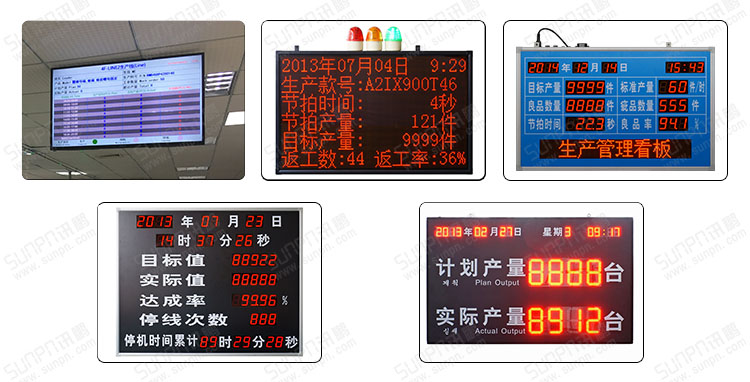

电子看板的形式：

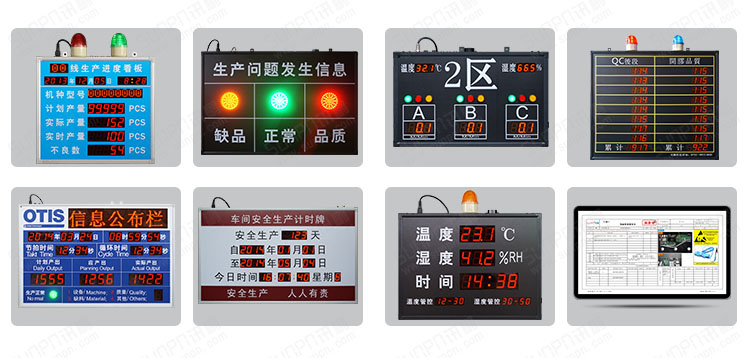

看板最初是丰田汽车公司于20世纪50年代从超级市场的运行机制中得到启示，作为一种生产、运送指令的传递工具而被创造出来的。经过近60年的发展和完善，目前已经在很多方面都发挥着重要的机能。在生产运用中存在有多种形式的电子看板:

1、 用于及时反馈生产活动的信息，生产看板

2、 用于及时反馈物料等生产状态的信息，生产问题报警电子看板；

3、 用于及时反馈现场机器生产状态的信息，机台状况电子看板；

4、 用于及时反馈现场不良品的分类信息，品质监控电子看板；

5、 用于及时反馈现场所有状态及工位品质状况的信息，流程及品质控制看板；

6、 用于记录车间、工厂安全生产天数的信息，安全运行记录牌；

7、 用于监测现场环境温湿度信息，温湿度报警看板；

8、 用于工位作业指导书播放，E-SOP；

电子看板类型：

1、液晶电子看板：

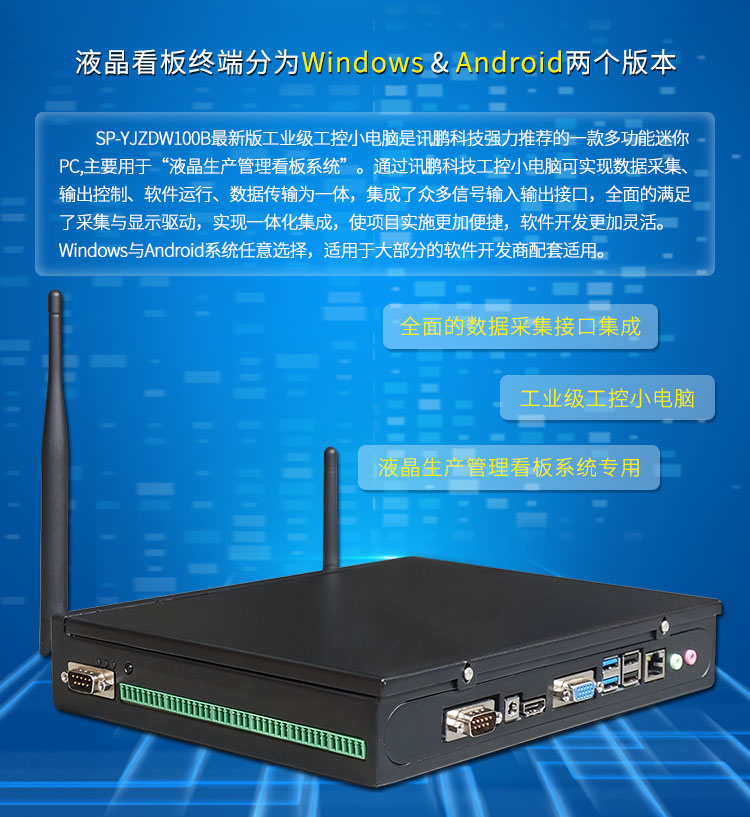

开发上位机软件，通过讯鹏科技液晶看板控制盒下发信息，液晶电视或显示器显示看板内容。

控制盒规格:200mm*230mm*38mm，边框材质:黑色烤漆铁盒；液晶电视或显示器根据客户要求选购。

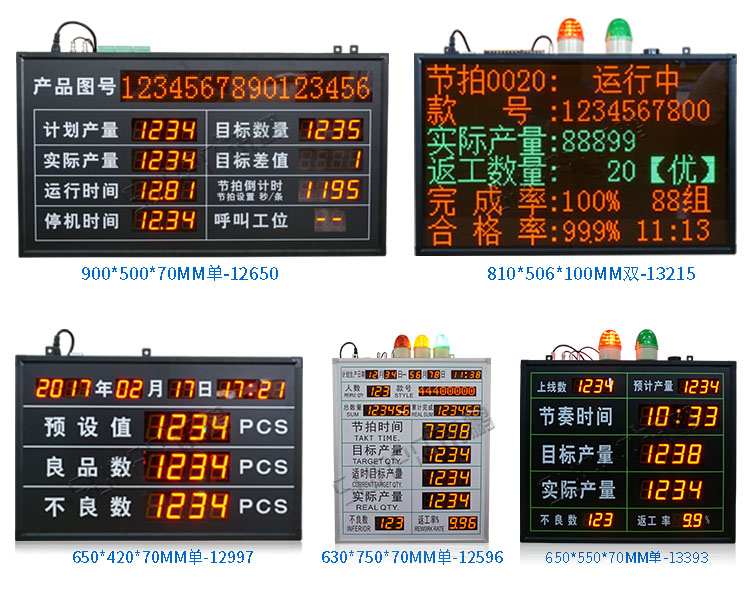

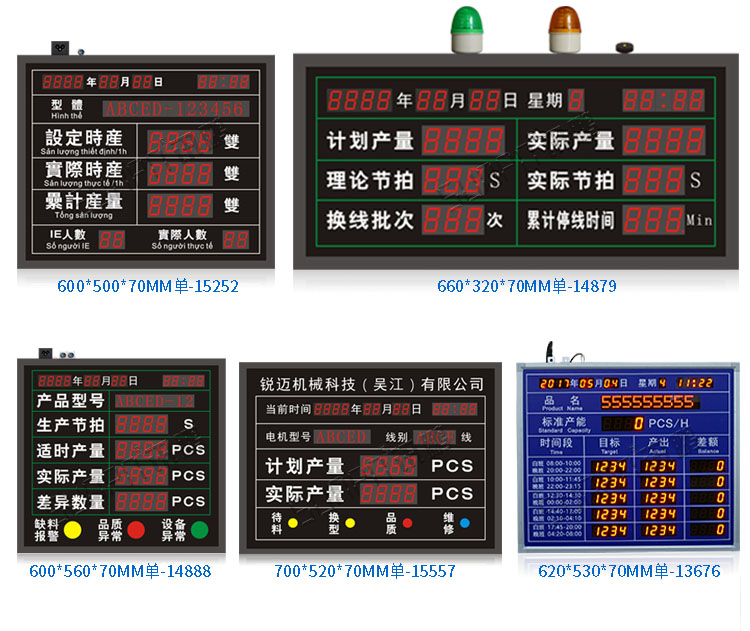

2、点阵数码混合型：

文字部分采用点阵模块显示，主要发送通知、标语、时间等。

数码管显示生产数据，铝合金边框、不锈钢外框，表面贴进口PVC喷绘。PVC喷绘颜色和图案由客户确定或由看板生产企业推荐。

数码管尺寸：8″、5″、4″、3″、2.3″、1.0″、0.8″等。

点阵模块规格：φ5、φ3.7、φ3.0。

单元板尺寸：488mm×122mm、384mm×96mm、304mm×76mm、256mm×64mm一个单元板可显示四个汉字。

3、全点阵型

信息内容均由点阵显示，可切换显示界面、滚动文字等。

点阵模块规格：φ5、φ3.7、φ3.0。

4、全数码型

文字部分采用进口PVC喷绘，为固定不变的内容。

显示内容均为数字，由数码管完成。

数码管尺寸：8″、5″、4″、3″、2.3″、1.0″、0.8″等。

5、LED灯板型

文字部分采用进口PVC喷绘，数字显示采用高亮LED灯板显示。

显示尺寸：5″、6″、8″、10″、15″、20″、24″等。

电子看板扩展功能---生产管理软件系统：

电子看板是精益生产目视化管理的重要工具，进一步开发上位机软件可成为生产管理软件系统，其特点如下：

1、监控中心模式：对车间信息进行集中控制，并即时收集车间的反馈信息

 ·对看板子站点集中监控：集中监控各生产线看板的状况，即时掌握全局状态

 ·车间信息反馈即时监控：各车间生产信息可通过控制器对当前紧急状态进行即时报告，并汇总在监控中心的看板上，如产线缺料停工，设备故障停工，品质异常状况等。

2、多样的信息内容显示：实现全面的无纸化

 ·生产信息显示：可显示任何信息系统的数据，如ERP中工单信息、设备信息，用户可自行定义数据接口

 ·设备信息显示：显示设备的运行状态信息

 ·报告信息显示：周报告、月报告信息

 ·内部管理信息：如作业指导书、内部临时通知。

3、操控方便：标配25键遥控器，操作简单易用，开发上位机软件后可通过网络进行操控，也可通过无线连接的方式进行操作。

4、多层次报警：声光报警，短信报警

5、统一控制：多个电子看板可组成网络实现统一控制。

6、专业软件接口支持：与MES、SPC等管理软件配合应用，实现工厂管理智能化。

使用范围： LED数字管理显示屏(电子看板)是专门为生产型企业设计的生产流水线数字显示屏，用于标示当天或当班的计划生产量、实际生产量、差异值、不良品、达成率、不良率等参数。其中计划生产量等可以由计算控制输入、键盘输入或遥控输入，实际生产量，不良品等通过检测安装在生产线上的红外感应开关、行程开关等自动录入或通过按键录入，差异值、达成率、不良率等由看板内部的单片机计算并显示出来。

LED数字管理看板的应用将有利于提高企业管理水平、降低企业的劳动力成本、激发员工的生产积极性等从而使企业获得更大的利润空间。

电子看板的组成与原理

本文所指的电子看板是指用于生产线的生产管理看板，其主要组成部分有：电子看板主屏、计数装置、输入装置、连接线等，下面分别对各部分进行详细描述：

1、 电子看板主屏是整个电子看板系统的核心，由边框、面板、底板、控制卡、显示单元、电源适配器、连接器等组成。

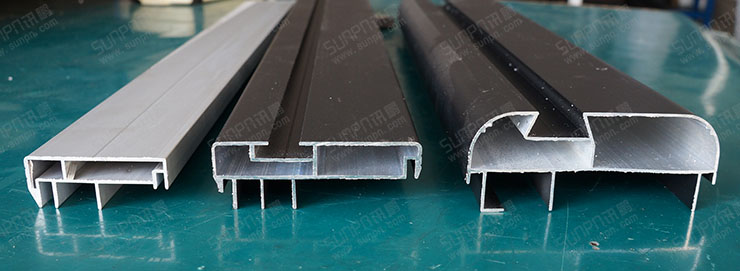

A、边框、面板、底板组成电子看板的外部结构，边框可选择铝合金、不锈钢、烤漆铁框、钛金、钨金等不同材质。铝合金是生产管理看板最常用的边框材质，其优点是材质轻，结实耐用，组装灵活、快速。讯鹏采用的铝合金是本公司专门针对电子看板设计的专用铝型材，组装出的成品厚度有5cm,7cm和9cm三种尺寸选择。当制作双面电子看板时，可采用两个5cm铝合金边框用合叶拼成，也可选择不锈钢材质，外观更协调、美观。钛金、钨金一般比较少用于生产管理看板，主要用于电子金价牌、房价牌、安全记录牌等产品。

B、面板一般采用透红或透茶的有机玻璃材料（俗称亚克力），双色显示的看板一般采用透明有机玻璃。

C、底板材质主要看边框的颜色来选择合适的材质即可，一般用黑色或白色有机玻璃、铝塑板等较多。

D、控制卡是电子看板的核心部分，就像人的大脑，主要对外部信号进行处理、运算，对显示电路进行控制与驱动，与外部设备进行通讯。控制卡根据不同看板需要进行单片机编程，实现不同电子看板的各项功能要求。

E、 显示单元一般采用数码管或点阵模块，常用的数码管尺寸有0.8”、1.0”、 1.2”、 1.5”、 1.8”、 2.3”、 3.0”、 4.0”、 5.0”、 8.0”、 10”、 12”，点阵模块有φ3.0、φ3.75、φ5.0三种，一般0.8”的数码管可视距离为8米，1.0”的可视距离为10米，1.2”的可视距离为12米，4”的可视距离约为40米，以此类推。

F、 电子看板采用的电源适配器一般为工业电源，由专业电源厂家提供，常规电压有5V、12V。讯鹏考虑到产品的稳定性，由专业厂商代工生产6V、10.5V二种规格的电源。

G、连接器是指看板与配件或外部设备的连接端口，讯鹏采用的连接器主要有梅花接头（220V交流接入）、航空头（计数、键盘）、网线接头（TCP/IP通讯和RS485通讯）。

2、 计数装置是指对电子看板中的实际产量、不良数进行计数的自动或手动装置，讯鹏常用的计数装置有：光电开关、手动按钮、脚踏开关、扫描枪、行程开关等。

A、光电开关分为对射型光电开关与反射型光电开关，对射型光电开关由二部分组成，一个发射端，一个接收端，发射端不断的发射红外光，接收端通过是否能正常接收到发射端的信号来判断是否有物体通过，对射型光电开关的感应距离为1米到4米之间。反射型光电开关的发射与接收都在一起，利用光线的反射原理来实现计数，当有物体通过感应区时，物体会将光电开关发射的红外光反射回去，以此来判断是否有物体经过，反射型光电开关的感应距离一般为5cm至35cm。正常流水线计数一般采用对射型光电开关的比较多，波峰焊等自动设备采用反射型光电开关的比较多。

B、手动按钮一般装入一个5cm*5cm*4cm的塑胶盒子上使用，也有个别直接在工作台上打孔安装，主要用于对不规则产品或非流水作业的产品进行计数。不良数几乎全部都采用手动按钮来计数。

C、脚踏开关与手动按钮的工作原理相同，只是用脚来进行操作，脚踏开关相对应用比较少。

D、扫描枪主要用在有条码的产线或产品上，利用扫描枪的信号实现计数，一般利用生产线现有的扫描枪计数。

E、 行程开关一般用于自动化设备上实现产量数据的采集或利用行程板计数的流水线，应用相对较少。

3、 输入设备是指对看板进行参数设定，看板数据录入或清零等操作的装置，主要有红外遥控器、数字小键盘、射频遥控器、电脑等。

A、红外遥控器的工作原理是利用红外光线来传送数据，所以发射端与接收端之间必须透光，遥控距离大概为6－10米。红外遥控器因为性能稳定、操作简单并且相同的遥控器可互换互用，所以成为最常用的输入设备。电视机、空调等家电的遥控器就是红外遥控器。讯鹏采用的红外遥控器是专门针对电子看板设计的专用遥控器，一共有25个按键，有数字键、功能键、方向键等，并且有字母输入功能。

B、数字小键盘是类似于银行输密码的小键盘，有常用的数字键与功能键。其基本功能与红外遥控器相近，只是键盘与看板之间有电线相连，信号线的长度最长可接15米左右。讯鹏采用的数字小键盘是专门针对电子看板定制。一共有20个按键，有数字键、功能键、方向键等，也可以输入字母与数字。

C、射频遥控器是利用无线电波的原理进行数据传送，其特点是距离远，正常遥控距离为50米－100米。遥控器与主屏必须有对应的编码，如果同一批产品采用相同的编码，则可能对安装在200米以内的其他产品产生干扰，如果同一批产品采用不同的编码，则当其中一个遥控器遗失或损坏时，不能直接用其他遥控器替代，必须与主屏进行编码才能使用。射频遥控器的按键数量一般比较少，最多的有15个按键。讯鹏采用的射频遥控器为15个铵键，包括左右两个个方向键、数字＋－键、编辑键、确定键、取消键、时间键和其它一些功能键。射频遥控器一般应用于户外安装并且安装比较高的产品，如LED油价屏、户外电子钟等。

D、电脑通过安装专用的软件可以对电子看板进行监控、数据记录，也可以作为输入装置对电子看板上的所有参数及数据进行设定与修改。讯鹏可为您的电子看板量身定制相应的软件，提升看板的价值，提高管理效率。

4、 连接线是指电子看板与外设的连线。

A、电源线：220V交流插座与电子看反之间的连线，一般为10A三角插头线，棕：火线，蓝：零线，黄绿：地线。

B、计数线：计数装置与电子看板的连线，一般为0.2线径的三芯线，红：输出直流，用于向光电开关供电，黑：直流地，黄：计数信号

C、通讯线：电脑与外部设备通讯的连接线。RS232或RS485通讯时，采用标装的5类双绞线，棕色、橙色线接RS485－A（RS232TX），棕白、橙白色接RS485－B（RS232RX），其余线接直流地GND。TCP/IP通讯时，接线方式跟电脑与交换机的接线完全相同。

LED电子看板解决方案设计参考

生产管理看板功能设计要点：

1、北京时间

   有显示项还是隐藏于程序内部

   12/24小时制

2、编辑固定显示项

   机型、单号、组别、计划产量、目标产量、人数等

3、节拍（单位000.0）（计数在下面列出）--可多选

   计划产量、目标产量、实时产量是否根据节拍时间自动累计

4、计数功能

   计数方式：按钮、光电开关、行程开关、脚踏开关、继电器信号、24V电压信号、扫描枪、无线按钮盒等

5、工作时间段

   可设置12组时间段

6、清零方式

   遥控器清零、设置时间点自动清零（到点清数据）、下一时间段开始清零、当前时间段结束清零、整点清零

7、清零内容

   清零看板上所有数据、清零看板上部分数据

8、复位

   所有数据恢复出厂设置

9、暂停

   遥控暂停、按钮暂停、时间段暂停（暂停需计数，暂停不计数）

10、工作时间累计

   计算工作时间（开机时间或停机时间）

11、效率(保留2位小数，小数点自动移动)

    公式：实际/计划（目标）*100%，

    实际/（计划（目标）+实际）*100%，

    按系统运行时间计算稼动率，请列出算法：

12、差异（显示负号、不显示负号）

    公式：实际-计划（固定数字），实际-目标（节拍产量），根据稼动率计算差异。

13、控制方式

    遥控、键盘、液晶小键盘

14、报警

    LED警灯（常亮、1秒闪烁1次），蜂鸣器（断续、长鸣 ），语音输出

    输出继电器信号

    继电器输出方式及频率: 如闭合一秒

    报警条件：

15、机型（点阵）

    静止，滚动

16、通讯协议

    SUNPN通讯协议、MODEBUS 通讯协议（0RTU0ASCII）、其他协议：

    数据格式：起始位（1 位）+数据位（8位）+停止位（1位 ），无奇偶校验位

17、温度(18B20, RS485采集盒)

    3位显示，2位显示

18、AD采集

    电流信号4-20MA，电压信号1-5V，其他范围或客户提供设备对接

19、保存及查询,请跟工程师确认可保存的数据条数）

    查询内容：

    查询范围：

20、语音

    播报文本、播报彩铃（固定音乐）、播报彩铃（MP3音乐可选）、音量可调、播报频率

21、一块看板隐藏多组数据

    一个看板隐含多条生产线数据，页面可切换

22、能与计算机通信，实现数据实时传输。

    通讯方式：RS485、RS232、TCP/IP、WIFI

生产管理电子看板术语

生产节拍：生产过程中，每生产一件产品所需的理论时间，也称之为“标准工时”

例如：生产单件产品需要1分钟，节拍时间应设置为60秒，每过60秒时间，目标产量就自动加1。

计数步长：生产过程中，每触发一次计数，实际产量将自动加上计数步长的设定值

例如：一套塑胶模一次可生产5个产品，步长设置为5，每注注塑一次，实际产量就自动加5。

工作时间段：看板运行的时间（跟上班时间意义相同）本公司看板正常可设定12个工作时间段

例如：上午8：00到上午12：00，这是一个时间段；下午14：00到下午18：00，这又是一个时间段。

地址码：看板的编号，与其他设备通讯（主要与电脑通讯）时，其他设备识别看板编号的内部编码

复    位：使产品的一些设置恢复到初始值

暂    停：停止产品的计数与计时功能

例如，暂停后，产品不能计数，产品节拍不再累加。

清    零：对产品当天或当班数据清除

例如，清除目标产量，清除后的目标产量为零。

软关机：通过遥控或键盘等使看板进入休眠状态。（注意：电源仍然处于通电状态）

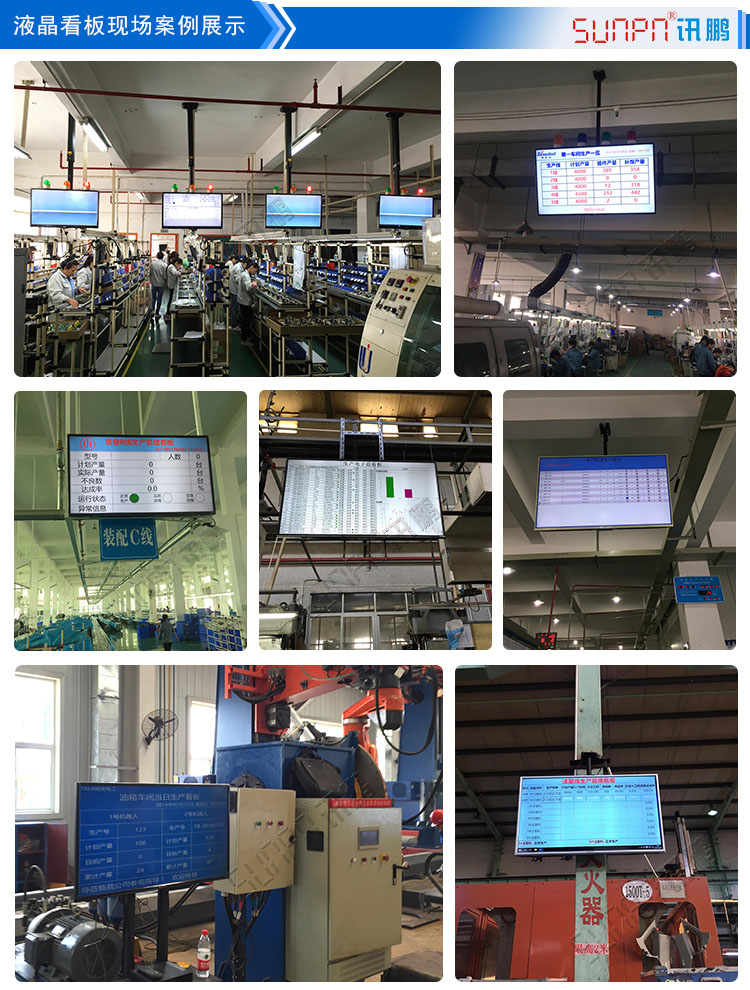

液晶看板现场应用案例展示
